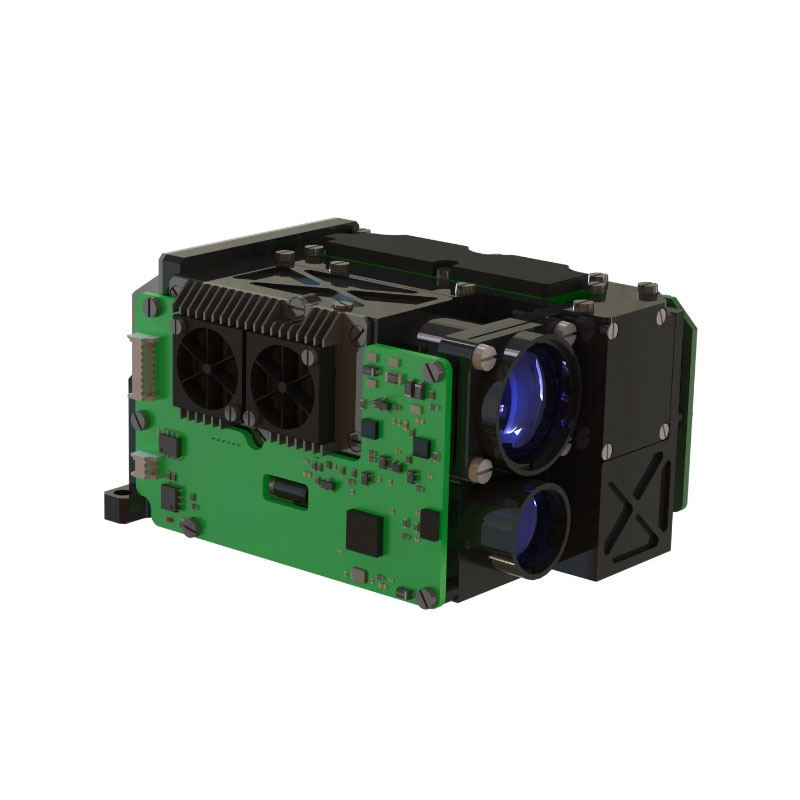

25MJ 1064NM 레이저 대상 지정자

레이저 범위 기능이있는 2.1;
2.2 목표 레이저 조사 제공;
2.3 통신 프로토콜의 요구 사항에 따라 호스트 컴퓨터와 통신 할 수 있습니다.
레이저 이미저는 직렬 통신 인터페이스를 통해 다음 기능을 실현할 수 있습니다.
2.3.1 응답 레이저 범위 지침, 정지 명령에 따라 언제든지 중지 될 수 있습니다.
2.3.2 거리 데이터 및 상태 정보는 범위 일 때 펄스 당 출력됩니다.
2.3.3 거리 게이팅 기능의 범위;
2.3.4 자동 정지 범위 후에 정지 명령 5 분 (1Hz)/1 분 (5Hz)을받지 못했습니다.
2.3.5 조사 모드 및 코딩을 설정할 수 있습니다.
2.3.6 레이저 조사 명령에 대한 응답으로, 모드에 따라 인코딩, 조사가 설정되었으며 정지 명령에 따라 언제든지 조사를 중지 할 수 있습니다.
2.3.7 조사를 시작한 후 정지 명령이 접수되지 않으면 한 번의 조사 사이클 후에 자동으로 중지됩니다.
2.3.8 레이저 조사 할 때 각 펄스는 거리 값과 상태 정보를 출력합니다.
2.3.9 전원 온 자체 점검 및 사이클 자체 점검 및 출력 상태 정보;
2.3.10 Self-Check Instruction 및 출력 상태 정보에 대한 응답;
2.3.11 레이저 펄스의 누적 수를보고 할 수 있습니다.
2.3.12 헤드 및 엔드 대상 범위 기능.

4.3 레이저 포토 미터는 데이터를 시스템 소프트웨어로 보냅니다.
4.3.1 정보 헤더 (0x55);
4.3.2 상태 단어;
4.3.3 목표 거리/누적 레이저 펄스 (2 바이트);
4.3.4 레이저 측정 모듈의 전류 온도;
4.3.5 "메시지 꼬리"는 체크섬이며, 이는 1-5 바이트의 XOR 작동 결과입니다.

대상 거리 정보 정의 : 거리 값은 2 바이트 (16 비트)만큼 정수로 표시되며, 이는 소수점으로 직접 변환 할 수 있습니다.
누적 레이저 펄스 시간 정의 정의 : 이진수의 16 비트 범위는 0 ~ 65535이고 레이저 탐지기의 서비스 수명은 백만 배이므로 20 개의 배수에 대한 합의 된 레이저 방출 시간은 0 ~ 1310700입니다.
레이저 측정 모듈 전류 온도 : D7 -D0 : 보완 표현, 값 범위 -128 ℃ ~ +127 ℃.

하나의 RS422 인터페이스, MAX488 칩 특성에 따라 신호 레벨. 인터페이스 정의는 표 5에 나와 있습니다.
