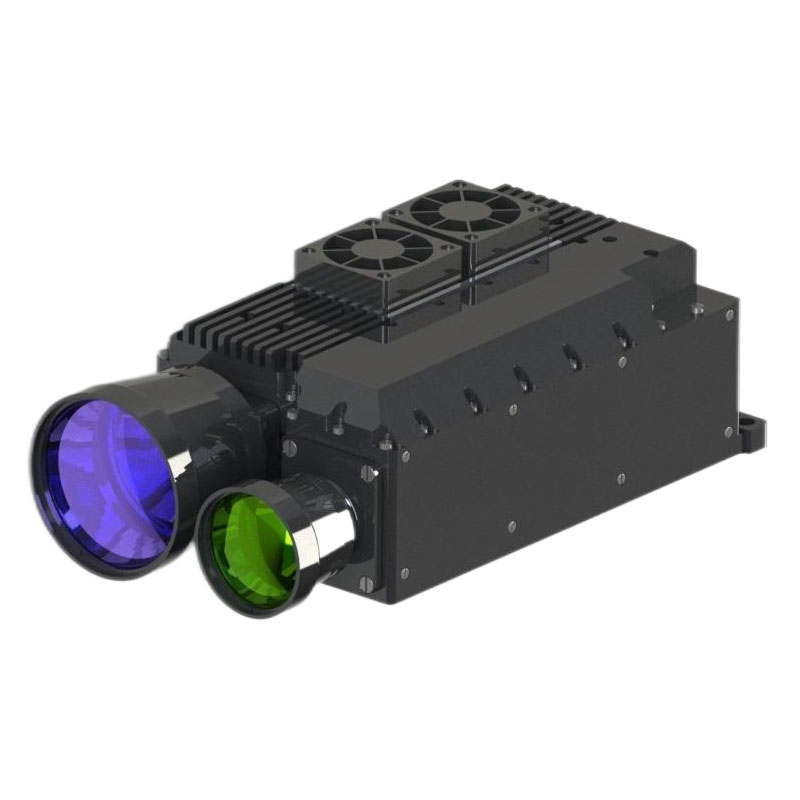

100mj 1064nm 레이저 대상 지정자

이 제품을 안전하게 사용하려면이 제품을 운영하기 전에이 명령어를주의 깊게 읽으십시오.
●이 레이저 이미저는 정밀 광학 기계 제품입니다. 규정에 따라 작동하지 않으면 위험한 레이저 부상이 발생할 수 있습니다. 레이저 포토 미터의 일부를 열거 나 조정하지 않거나 레이저 포토 미터의 성능을 수리하거나 조정하지 마십시오.
● 정전기 보호에주의하십시오 : 레이저 광도계의 전자 부품은 정전기 방전 민감한 장비입니다. 보호 조치없이 전자 장비에 닿지 마십시오.
● 지정된 전압 및 전력 범위 내에서만 작동을 위해 레이저 광도계 전원을 켜십시오.
● 손가락이나 딱딱한 물체로 광학 렌즈를 만지지 마십시오 (그리스 오염 또는 긁힘을 방지하기 위해).
● 너무 가까운 거리에서 높은 반사율 목표를 측정하지 마십시오 (탐지기 코어 구성 요소 손상을 방지하기 위해).
● 지정되지 않은 조건 (높은 오염 환경, 저장 온도 범위 등)에 저장하지 마십시오.
● 레이저 포토 미터는 강한 기계적 영향 (진동, 충격, 낙상 등)에 적용되지 않아야합니다.
레이저 포토 미터를 갑작스런 온도 변화 (> 3 ℃/min)에 노출시키지 마십시오 (렌즈 균열을 방지하기 위해).

STA-1064100M 중간 레이저 광도계 (이하 레이저 광도계라고 함)는 레이저를 특정 대상으로 전송하고 레이저 비행 시간에 따라 거리 정보를 계산하는 정밀 광전 제품입니다. 뛰어난 성능과 간단한 작동의 특성이 있습니다. 레이저 포토 미터는 일련의 통신을 통해 눈 안전 제품에 속합니다.
1.1. 레이저 포토 미터의 주요 구성
레이저 포토 미터는 정밀 광전성 통합 제품이며 주요 구성은 그림 1에 나와 있습니다.

1.2 레이저 포토 미터의 주요 기능은 다음과 같습니다.
● 레이저 범위 기능 및 실시간보고 거리 값;
● 전력 극성 역 연결 보호, 과전류 및 과전압 회로 보호 기능;
● 레이저 라이트 동기화 신호를 출력 할 수 있습니다.
● 호스트 컴퓨터가 판단하고 계산할 수 있도록 현재 작업 온도를 실시간으로보고 할 수 있습니다.
● 레이저 출력 시간보고 기능;
● 전원 켜기 및 전원 끄기 제어;
● 단일 범위의 연속 범위 기능으로;

표 1은 측정 지점의 단열성 저항 값을 지정합니다.

◆ 외부 로고 (제품 번호 포함)는 단단하고 명확하며 완전하며 식별하기 쉽습니다.

레이저 이미 저가 시작된 후 주기적 주파수 1Hz의 레이저 펄스가 방출되어 전송 안테나를 통해 측정 된 대상에 도달합니다. 대부분의 빔은 대상에 의해 흡수되거나 확산되는 반면, 빔의 아주 작은 부분은 수신 안테나로 돌아와서 탐지기 모듈로 수렴합니다. 검출기 모듈은 반사 신호를 샘플링하고 알고리즘을 통해 측정 된 대상의 거리 정보를 얻습니다.
계산의 예 :
측정 시간 (한 번의 왕복) = 10US
전파 시간 (편도) = 10US/2 = 5US
범위 거리 = 경수 × 이동 시간 = 300000km/s × 5US = 1500m

대기 가시성은 레이저 포토 미터의 범위 성능에 큰 영향을 미칩니다. 다른 가시성 에서이 제품의 범위 기능에 대해서는 그림 2를 참조하십시오.

그림 2 레이저 포토 미터의 범위 능력과 대기 가시성의 관계

레이저 레인지 파인더는 1064nm의 대역에서 레이저 소스를 사용합니다. 이 밴드에서 레이저를 사용할 때는 인간의 눈 손상을 예방하기 위해 가능한 한 인간의 눈으로 나가는 빔을 직접 피해야합니다.

레이저 포토 미터의 기계적 인터페이스는 3- 구멍으로 구성되며, 3m5 나사로 설치 플랫폼에 고정되어 있습니다. 기계식 및 광학 인터페이스의 치수는 아래 그림 3에 나와 있습니다.

그림 3은 기계적 및 광학 인터페이스를 보여줍니다

7.1 레이저 광도계의 전기 인터페이스

7.2 소프트웨어
7.2.1 통신 프로토콜 정의
422 버스는 레이저 이미 저와 상단 컴퓨터 간의 데이터 교환에 사용되며 그 특성은 다음과 같습니다.
7.2.1.1 보드 속도 : 38.40kbps;
7.2.1.2 바이트 구성 : 낮은 바이트 첫 번째, 높은 바이트 후; 낮은 바이트 첫 번째, 높은 바이트;
7.2.1.3 바이트 구성 형식 : 1 개의 시작 비트, 8 개의 데이터 비트, 1 정지 비트;
7.2.1.4 통신주기 : 20ms.
7.2.2 시스템 소프트웨어는 레이저 포토 미터에 지침을 보냅니다.
시스템 소프트웨어가 레이저 광도계에 보낸 작업 지침은 표 2에 나와 있습니다.

표 2 : 작업 지침

7.2.3 레이저 포토 미터는 데이터를 시스템 소프트웨어로 보냅니다.

표 3 : 피드백 데이터 정보를 쿼리하십시오

표 4 : 범위 에코 데이터 정보

7.2.4 액세서리
레이저 포토 미터 외에도이 제품에는 다음 액세서리가 포함되어 있습니다.
◆ 제품 포장 상자 (배치 제품 용)
◆ 운영 및 유지 보수 매뉴얼
◆ 제품 증명서
◆ 제품 기록
◆ 모슬린 장갑
◆ J30J-21TJL 커넥터

8.1 청소, 유지 보수 및 보관
레이저 포토 미터의 청소에는 렌즈의 청소 및 하우징 청소가 포함됩니다.
렌즈 청소 :
8.1.1 먼지 입자는 공기 블로우 볼을 사용하여 날려 버려야합니다. 8.1.
8.1.3 렌즈를 청소하기 위해 천을 사용하지 마십시오.
케이스 청소 :
8.1.4 구조 부품은 알코올로 가볍게 문지르고 자연스럽게 건조시켜야합니다.
8.1.5 전자 장치, 플러그 및 케이블을 가능한 한 수분과 먼지가없는 상태로 유지하십시오.

8.2 레이저 포토 미터의 유지 보수 :
정상적인 작업 조건에서 레이저 광도계를 유지할 필요가 없습니다. 먼지가없는 환경에 1 년 이상 저장된 후에 유지해야합니다. 유지 보수 방법은 다음과 같습니다.
8.2.1 레이저 포토 미터가 외관이 정상인지 확인하십시오.
8.2.2 모든 나사가 안전한지 확인하십시오.
레이저 포토 미터 저장 :
8.2.3 포장하기 전에 제품을 철저히 건조시킵니다.
8.2.4는 현장의 야외에 저장되어서는 안되며, 0 ~ 35 ℃의 온도에서 저장에 적합하며, 상대 습도는 80%이상, 부식성 물질 침식, 강한 기계적 진동 및 충격, 강한 자기장 조건이 없다.
8.3 테스트
운영자는 전원 및 커뮤니케이션 정의에 따라 올바르게 연결하고 올바른 지침을 보내야합니다.
8.4 애프터 판매 서비스
정밀 제품의 레이저 광도계는 결함이있을 때 결함 분석, 위치 및 유지 보수를 위해 공장으로 돌아와야 할 필요성을 수리 할 수 없습니다.
