기상학용 Lidar 운고계

최대 구름 감지 범위: 49210ft
공간 해상도: 5m
감지 가능한 구름 레이어: 5개 레이어

기상관측 및 일기예보
항공 기상 지원(공항, 헬기장)
해양 기상 지원(선박, 해양 플랫폼)
군사 기상 지원
환경 모니터링(대기 에어로졸, 오염물질)
기상조정(강우작업 안내)
과학 연구 및 교육(대기 과학 및 원격 탐사 훈련)
적분운량 측정

참고: 이 제품은 기상청으로부터 관련 인증을 받았습니다. 성능 사양, 환경 적응성 및 측정 정확도는 모두 기상 관측 표준의 요구 사항을 준수합니다. 측정 데이터는 신뢰할 수 있고 장치는 안정적으로 작동하여 기상 관측 서비스에 대한 신뢰할 수 있는 모니터링 보증을 제공합니다.

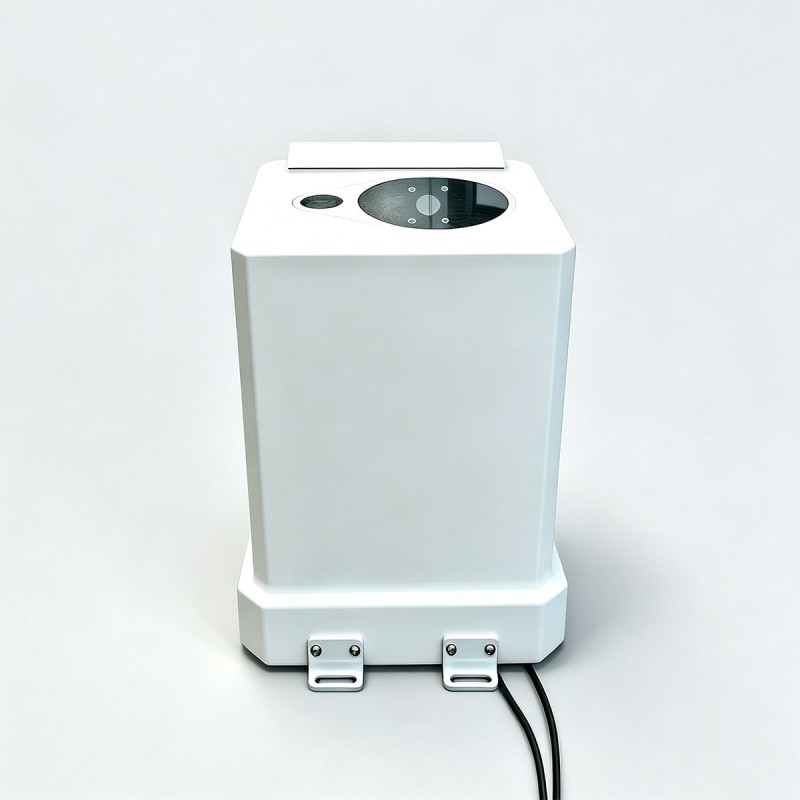

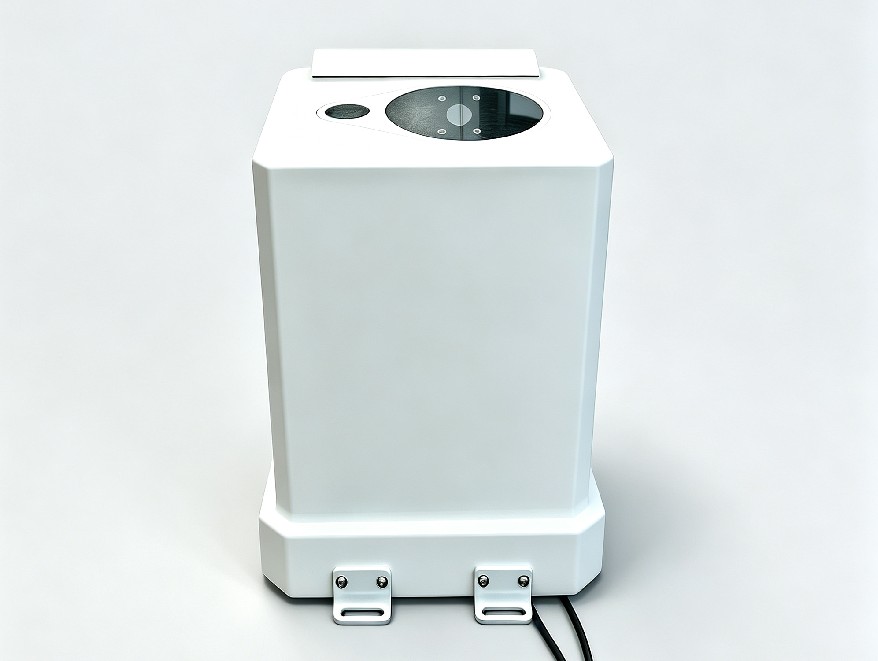

STA-LC56 레이저 운고계는 Mie 산란 라이더입니다. 레이저에 대한 대기 에어로졸 입자의 미 산란 효과를 채택하여 15km(49210ft) 이하 대기권에서 먼지 및 구름 안개 입자와 같은 에어로졸을 감지합니다. 다른 산란 메커니즘과 비교하여 Mie 산란은 산란 단면적이 더 크고 에코 신호가 더 강한 것이 특징입니다. 대부분의 대기 에어로졸 입자는 낮은 고도에 분포하기 때문에 검출이 편리하게 수행될 수 있습니다. 이 장비는 공항, 선박, 이동 조사 차량, 기상 관측소 및 기타 시나리오에서 구름 기반 높이와 통합 구름 양을 관찰하기 위해 배포됩니다.

레이저 거리 측정 원리에 따라 작동하는 운고계는 주기적인 레이저 펄스를 대기 중으로 방출합니다. 수신기는 구름과 대기로부터 후방 산란된 에코 신호를 포착합니다. 프로세서는 수신된 신호를 처리하고 역으로 계산하여 다양한 고도에서 대기 소멸 계수를 얻습니다. 이를 통해 구름층을 식별하고 구름 밑 높이를 계산합니다.

주요 기능
a) 구름 밑면 높이, 구름층 두께, 대기 경계층 높이를 실시간으로 측정 및 표시할 수 있으며, 가려진 하늘 조건에서 수직 가시성 데이터를 출력할 수 있습니다.
b) 다층 구름 탐지를 지원하여 최대 5개의 구름 층을 식별 및 측정하고 각 층의 운저 높이, 구름 두께 및 통합 구름량을 동시에 출력합니다.
c) 핵심 구성 요소의 작동 상태 및 작동 매개 변수를 모니터링하는 자동 자체 점검 기능이 장착되어 안정적인 장비 작동을 보장합니다.
d) 외부 터미널 소프트웨어를 통한 매개변수 구성을 지원하고 전원 차단 보호 기능을 제공합니다. 구성된 모든 매개변수는 정전 후에도 손실 없이 영구적으로 저장될 수 있습니다.
e) 출력 데이터 형식은 지표 기상 관측 데이터 사전에 명시된 운고계 사양을 완전히 준수하여 표준화된 데이터 출력 및 기상 비즈니스 시스템과의 편리한 도킹을 실현합니다.
f) 복잡한 실외 작업 환경에 적응하는 광학 렌즈 자체 청소 및 장비 자체 가열을 포함한 지능형 자동 제어 기능이 통합되어 있습니다.
g) 내장된 데이터 저장소는 최소 3개월 동안 기록 모니터링 데이터의 지속적인 기록 및 보존을 지원하여 데이터 검토 및 분석을 용이하게 합니다.

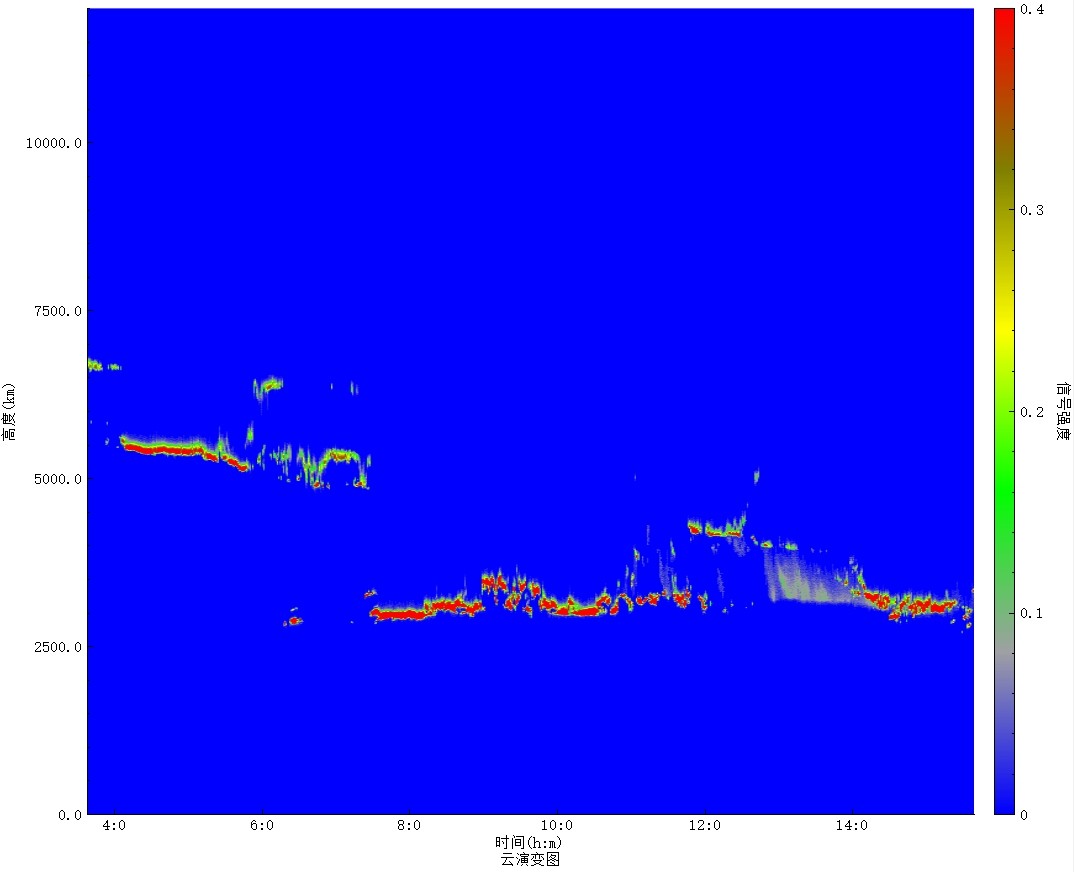

클라우드 진화 다이어그램

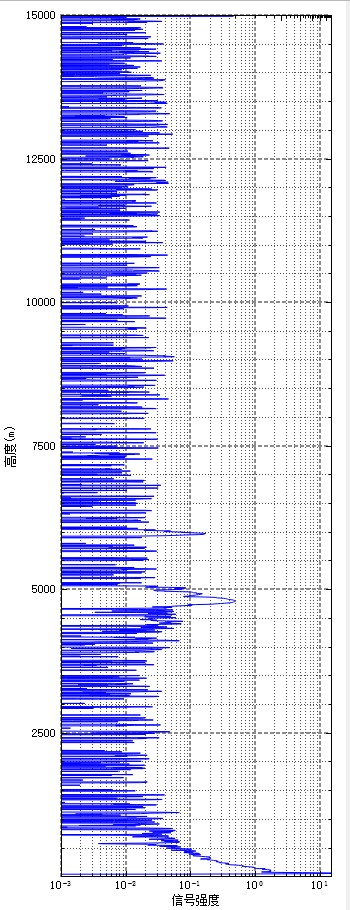

곡선 표시
