160mj 1064nm 레이저 대상 지정자
STA-1064160M 중간 레이저 광도계 (이하 레이저 포토 미터라고 함)는 레이저를 특정 대상으로 전송하고 레이저 비행 시간에 따라 거리 정보를 계산하는 정밀 광전 제품입니다. 160mj 1064nm 레이저 대상 지정자는 뛰어난 성능과 간단한 작동의 특성을 가지고 있습니다.
모델:JIO-1064160M
문의 보내기
제품 설명
개요

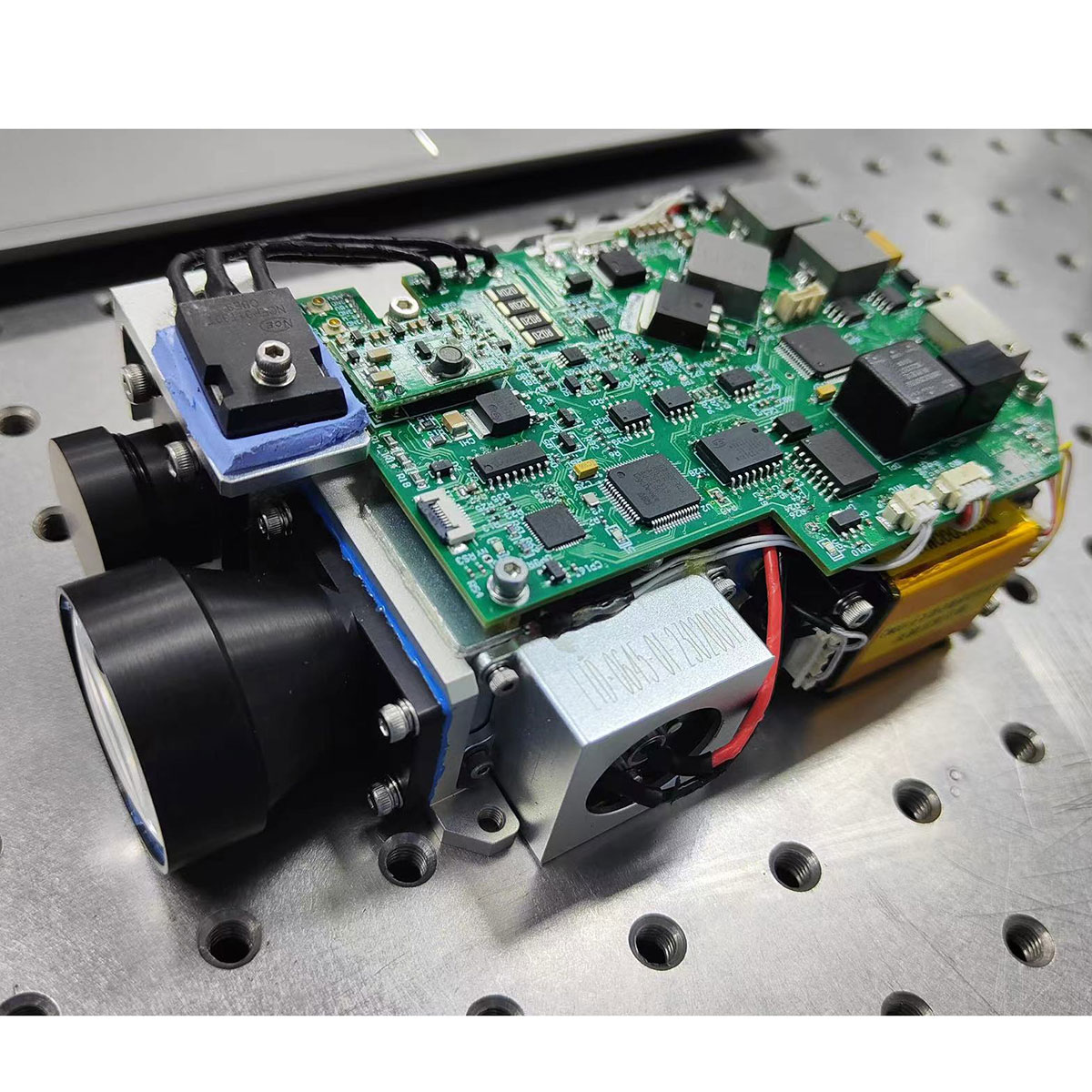

LDR1064-160 레이저 이미저는 레이저 방출 장치, 레이저 수신 및 범위가있는 장치, 레이저 구동 소스 및 제어 및 통신 장치로 구성됩니다.
주요 기능
레이저 범위 기능;
레이저 조사 기능;
광전 분리 신호 트리거가 있습니다.
외부 트리거 기능이 있습니다.
레이저 조사 기능;
광전 분리 신호 트리거가 있습니다.
외부 트리거 기능이 있습니다.
160mj 1064nm 레이저 대상 지정자 기술 사양
| 주요 지표 | |||||
| 작업 파장 | 1064nm | ||||
| 레이저 조사 에너지 | 85mj 및 160mj 2 개의 기어를 전환 할 수 있습니다 | ||||
| 빛 지연 | 304µs ± 1µs | ||||
| 레이저 빔 분산 각도 | ≤0.2mrad | ||||
| 조사 빈도 | 8 ~ 21Hz | ||||
| 범위의 주파수 | 10Hz | ||||
| 레이저 펄스 폭 | 10ns ~ 15ns | ||||
| 전력 안정성 | ≤ ± 8% | ||||
| 범위 범위 | 0.2m ~ 20km (대상 크기 10 m x10 m x8 m, 가시성 30km) | ||||
| 범위 오류 | 5 미터를 넘지 않습니다 | ||||
| 목표 선택 | 첫 번째/두 번째/끝 | ||||
| 정확한 측정 속도 | ≥ 98% | ||||
| 시작 시간 | 1 분 (선택 사항) | ||||
| 근무 시간 (제안) | 범위 모드 | 레이저는 5 분 동안 지속적으로 작동하며 4 분 동안 휴식, 10 연속주기 | |||
| 조사 모드 | 조사 시간 120, 휴식 60, 연속 5 사이클 | ||||
| 전체 세트 중량 | <3.3kg | ||||
| 온도 | |||||
| 작동 온도 | -40 ~ ~ +55 ℃ | ||||
| 저장 온도 | -40 +~ +70 ℃ | ||||
| 습한 열 | |||||
| 상대 습도 | 상대 습도 | ||||
| 온도 | +25 ° C ± 2 ° C | ||||
| 저장 시간 | 72h | ||||
| 진동 | |||||
| 진동 스펙트럼 모양 (grms = 6.06) | 20Hz ~ 80Hz | +3dB/OCT | |||
| 80Hz ~ 350Hz | G2/0.04 Hz | ||||
| 350Hz ~ 2000Hz | -3dB/OCT | ||||
| 진동 방향과 시간 | 최소 10 분 동안 한 방향으로 진동하십시오 | ||||
| 제어점 | 제품의 최대 강성 근처에서 고정물 또는 진탕 테이블 표면에서 선택해야하므로 대형 장비는 멀티 포인트 평균 제어를 사용할 수 있습니다. | ||||
| 모니터링 지점 | 루트 평균 제곱 가속 응답이 최대 허용 설계를 초과하지 않도록 테스트중인 제품의 핵심 부분에서 모니터링 지점을 선택해야합니다 (GRMS = 6.06). | ||||
| 설치 요구 사항 | 시편은 진탕 테이블에 엄격하게 연결되어 있으며 충격 흡수기가있는 제품은 테스트를 위해 충격 흡수기를 제거해야합니다. | ||||
| 성능 점검 | 진동 중에 전원-온 진동 테스트, 모든 성능 지표는 설계 문서에 지정된 기술 요구 사항을 충족해야합니다. 실패의 경우 수리가 가능합니다. 수리 후 수락 테스트가 수행되면 스펙트럼 값은 0.01g2/Hz, Grms = 3.03으로 감소해야하며, 표본은 10min의 진동을 가장 두려워하는 방향으로 진동해야합니다. | ||||
| 온도 범위 | |||||
| 전원 온 테스트 | -35 ± 3 ~ ~ +52 ± 2 ℃ | ||||
| 온도 변화율 | |||||
| 온도 상승 | 10 ℃/분 | ||||
| 냉각 | 10 ℃/분 | ||||
| 사이클 시간 | 10 번, 결함이없는 마지막 2 사이클이 결함없이, 마지막 2 사이클에서 결함이 발생하면 수리 후 2 번의 문제없는 사이클을 구성해야합니다. | ||||
| 사이클 시간 | 한주기 시간은 4H입니다. 한주기에는 온도 상승 → 온도 체류 → 냉각 → 온도 체류 → 온도 상승이 포함됩니다. | ||||
| 고온 거주 시간 및 저온 거주 시간 | 체류 시간은 시편의 열 용량에 따라 다릅니다. 제품 열 또는 냉의 투과성의 원리에 따라 시편의 내부 온도는 안정성에 도달 한 후 5 분 동안 유지됩니다. | ||||
| 테스트중인 제품의 요구 사항 | 전체 기계를 사용한 일반 온도주기 테스트는 표지를 열려면 가능한 한 멀리 있어야합니다. | ||||
| 확인 및 수리 | 전력 테스트 장비는 각 온도주기에서 장비가 결함인지 확인하기 위해 테스트 후 다음 온도주기를 수행 할 수 있습니다. | ||||
| 흠집 요구 사항 | 흠집은 전체 장비로 수행됩니다 | ||||
| 스포츠카 | |||||
| 스포츠카 | 스포츠카는 전체 장치와 함께갑니다 | ||||
| 제품이 도로 운송 테스트를 수행하지 않으면 실내 운송 시뮬레이션 테스트, 즉 제품 식별을위한 Sinusoidal Cyclic Vibration Test에 시뮬레이션 전송 테이블을 사용할 수 있습니다. | |||||
| 시뮬레이션 된 전송 테이블 테스트의 요구 사항은 다음과 같습니다. | |||||
| 테스트 조건 | 빈도 | 5Hz ~ 200Hz | |||
| 진폭 | 5Hz ~ 7Hz | ||||
| 진폭 12mm ~ 8mm | |||||
| 7Hz ~ 200Hz 동일한 가속도 1.5g | |||||
| 진동 테스트 조건 허용 편차는 광대역 무작위 진동 테스트와 동일합니다. | |||||
| 방향 | 수직 액슬 방향 및 측면 | ||||
| 정위 | 차축의 수직 및 측면 | ||||
| 사이클 시간 | 로그 스캔 5Hz ~ 200Hz ~ 5Hz, 사이클당 12 분; 시편의 공진 주파수가 5Hz 미만으로 측정되면 시험 주파수는 2Hz, 2Hz ~ 200Hz ~ 2Hz로 확장 될 수 있습니다. 스캔 시간은 15 분이어야합니다. 각 방향의 진동 시간은 90min입니다. | ||||
| 운송 시험 후에는 손상 및 구조적 풀기 현상이 있는지 확인하고 기술 지수 검사를 수행하고 설계 요구 사항을 충족해야합니다. | |||||
| 핵심 성과 지표 | |||||
| 전원 공급 및 전력 소비 | 전원 공급 장치 범위 | 20V ~ 33V, DC | |||
| 전력 소비 | 피크 전력은 400W를 넘지 않으며 대기 전력은 60W (제한 온도)를 넘지 않습니다. 1.5.2 신뢰성 |
||||
| 신뢰할 수 있음 | MTBF는 4000H 이상입니다 | ||||
| 보안 | 레이저가 작동 할 경고 장치 설정 | ||||
| 레이저 송신기의 종료에는 명백한 경고 표시가 제공됩니다. | |||||
| 장비는 잘 접지되어 있습니다 | |||||
| 유지 가능성 | 모든 주요 기능 부품 및 장비는 결함 표시 및 정상 작업 표시입니다. | ||||
| 평균 수리 시간 MTTR은 20 분을 넘지 않습니다. | |||||
| 전자기 호환성 요구 사항 | 시스템 부팅 작업 프로세스에서 장비는 시스템의 다른 장비와 호환 될 수 있습니다. | ||||
Mechical 인터페이스
전기 인터페이스
5.1 통신 커넥터 (소켓 모델 J30J-15ZKP, 엉덩이 플러그 모델 J30J-15TJ) 핀 정의
| 핀 번호 | 정의 | 콘텐츠 | 신호 유형 | 발언 |
| 1 | TX+ | RS422 긍정적 (로컬) 보내기 | 산출 | 객체 호스트 컴퓨터 |
| 2 | TX- | RS422 보내기 음수 (로컬) | 산출 | 객체 호스트 컴퓨터 |
| 3 | rx+ | RS422는 양성 (로컬)을받습니다. | 입력 | 객체 상단 컴퓨터 |
| 4 | rx- | RS422는 음성 (로컬)을받습니다. | 입력 | 객체 상단 컴퓨터 |
| 5 | Gnd | 근거 RS422 | 신호 접지 | 객체 상단 컴퓨터 |
| 6 |
|
|
|
제조업체의 디버그 스페셜 |
| 7 |
|
|
|
제조업체의 디버그 스페셜 |
| 8 |
|
|
|
제조업체의 디버그 스페셜 |
| 9 |
|
|
|
제조업체의 디버그 스페셜 |
| 10 |
|
|
|
제조업체의 디버그 스페셜 |
| 11 |
|
|
|
제조업체의 디버그 스페셜 |
| 12 |
|
|
|
제조업체의 디버그 스페셜 |
| 13 |
|
|
|
제조업체의 디버그 스페셜 |
| 14 |
|
외부 시간 시스템 + | 입력 | RS422 차동 |
| 15 |
|
외부 시간 통 - | 입력 | RS422 차동 |
5.2 전원 커넥터 (플러그 유형 J30J02P020P000S0P120, 플러그 유형 J30J02P020S0L000) 핀 정의
| 핀 번호 | 정의 | 발언 |
| A | 24V | 와이어 색상은 빨간색입니다 |
| B | Gnd | 와이어 색상은 검은 색입니다 |
