LRF가있는 60mj 레이저 대상 지정자

이 유형의 조사기는 고유 한 광원 설계를 사용하여 매우 작은 구조적 크기로 최대 60mj 레이저 출력을 달성하고 펄스 폭은 10ns 이상이며 초기 레이저 발산 각도는 기존 제품보다 50% 작습니다. 조사기는 방출 및 수신의 단일 조리개 설계, 소형 구조를 사용하여 광전 격납고, 차량 조사 범위 및 기타 응용 시나리오에 사용할 수 있습니다.

문의 보내기

제품 설명

조사기의 주요 기능 :

방사선 안내를 목표로합니다
목표 거리 테스트
레이저 출력을 인코딩합니다
과전압, 과전류 및 과도한 예측 보호, 전력 방지 기능
차동 신호 외부 트리거 기능

주요 기술 매개 변수

레이저 광원의 주요 매개 변수
레이저 파장	1064nm ± 1nm
펌핑 모드	반도체 펌핑
반복 주파수 에너지	1 ~ 20Hz≥60mj@20Hz
조사 거리	≥4km
맥박 너비	10ns ~ 20ns
빔 발산 각도	≤0.3mrad
축 안정성	<0.1mrad
펄스 에너지 안정성	<5% (RMS, 한 번의 조사주기 내에서)
20Hz의 근무 시간	1 분 동안 일하고 0.5 분 동안 쉬십시오. 8주기 동안 일하고 15 분 동안 휴식을 취하기 전에 계속 작동합니다.
전원 공급 장치	DC 28V ± 4V
힘	대기 전력 소비는 20W 미만입니다. 피크 전력 소비는 120W 미만입니다.
코딩 유형	내장 정확한 주파수 코딩, 가변 간격 코드, 지원 의사 랜덤 코딩
코딩 정확도	≯1.5μs@20Hz
범위의 시스템 표시기
범위 모드	펄스 범위
범위 주파수	1-5Hz
최대 범위	≥8km (2.3m*2.3m NATO 대상, 반사율 0.3, 가시성> 25km,)
미니 범위	≤500m
범위 정확도	± 5m
정확도	≥98%
인터페이스 및 구조

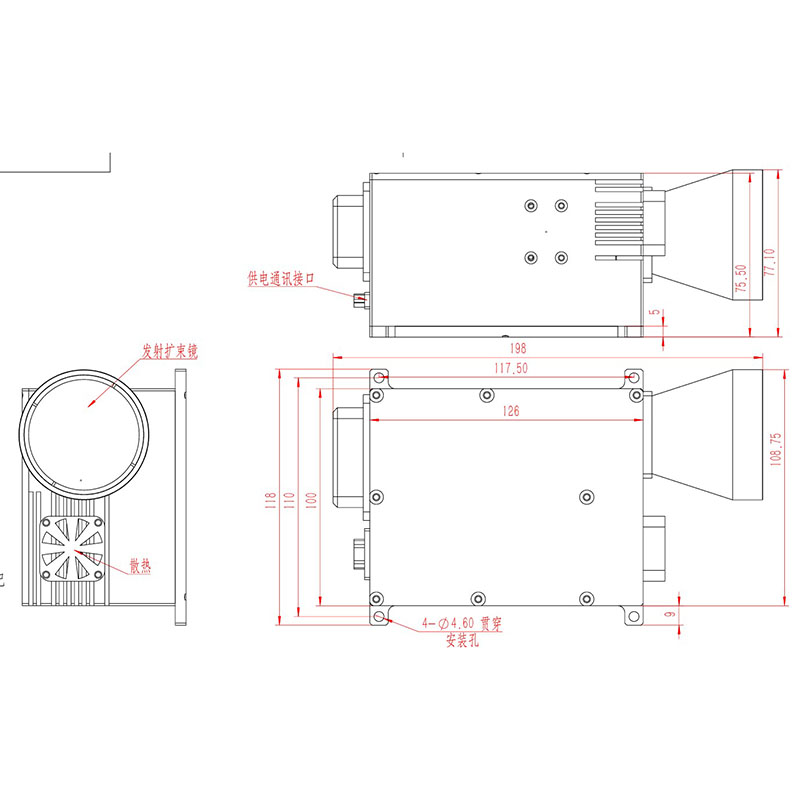

모듈 크기	≤198x109x75.5mm
무게	≤1.4kg
냉각 모드	공기 냉각
RS422 직렬 포트 및 외부 동기 입력은 422 레벨이며 외부 동기 조명은 0-5V입니다.
환경 적합성
작업 온도	-40 ~ ~ +60 ℃
저장 온도	-50 ℃ ~+75 ℃
