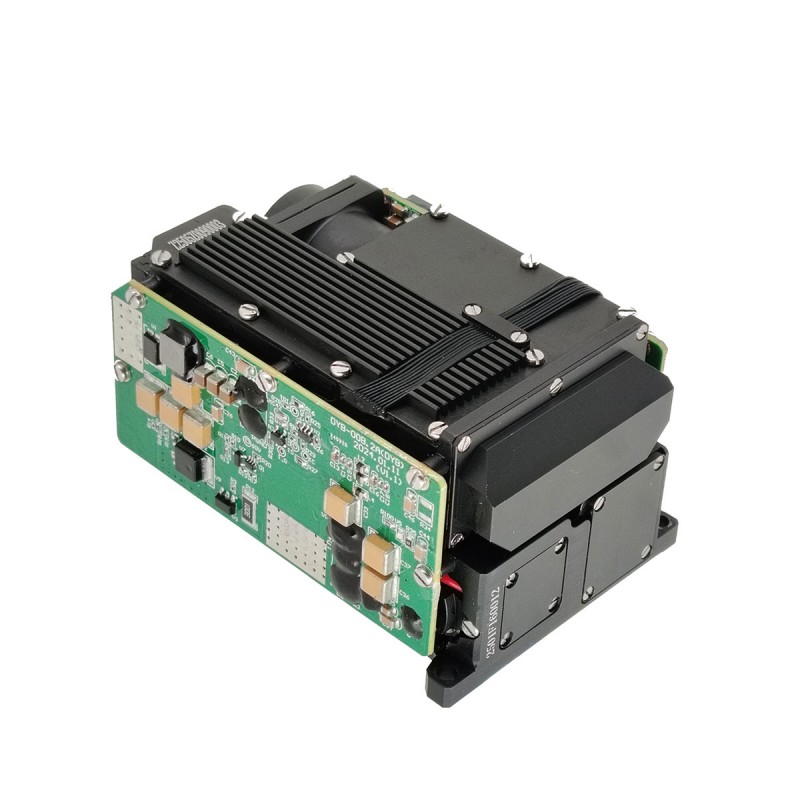

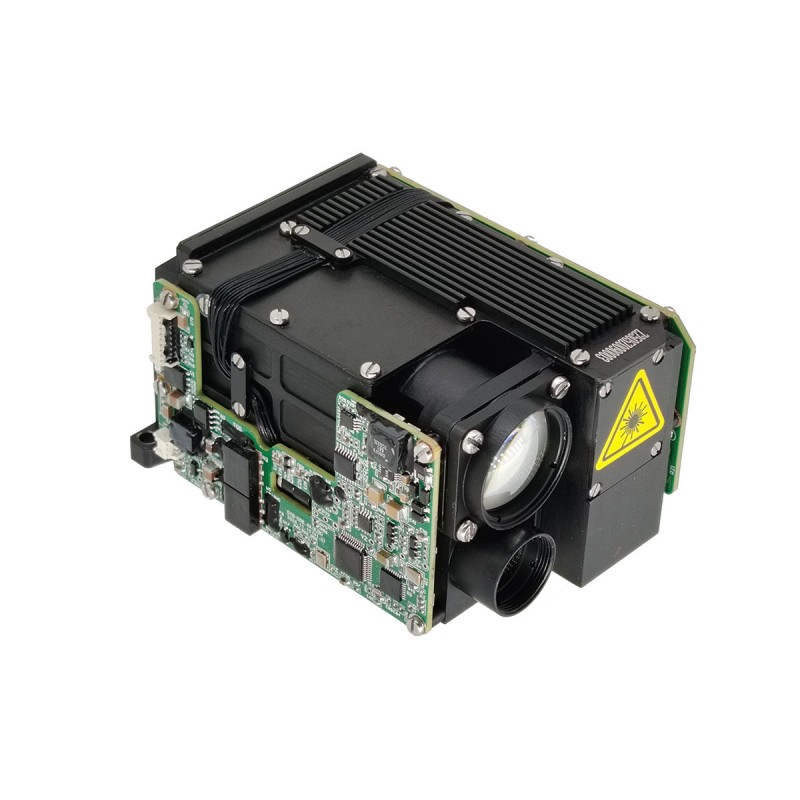

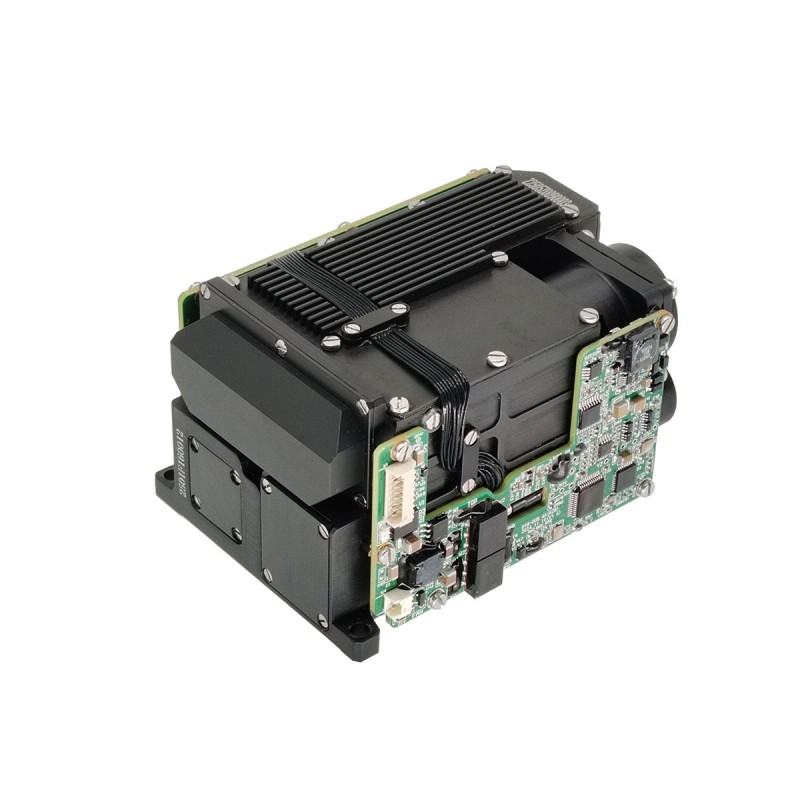

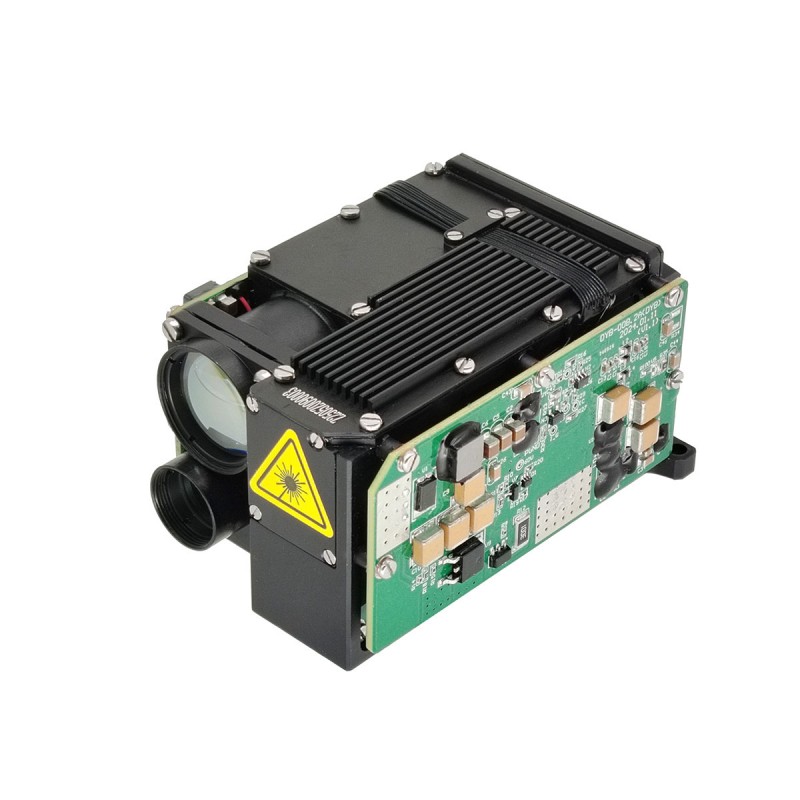

25MJ 군 레이저 대상 지정자 (Ltd) Wiht LRF

STA-D25M은 정밀 조준 시스템에서 중요한 역할을하는 군사 25MJ 레이저 대상 지정자로서 스마트 탄약에 대한 정확한 지침을 제공 할 수 있습니다. 고급 광학 시스템을 통해 대상을 레이저 빔으로 표시하여 정밀 유도 무기가 매우 높은 정확도와 효율로 대상을 파괴 할 수 있도록합니다.

문의 보내기

제품 설명

제품 기능

경량 및 소형화
환경 적응성 : -40 ~ 60 ℃ 넓은 온도 적응성

핵심 표시기 매개 변수

1. 함수
a) 조사 사이클을 설정하는 기능이 있으며 설정 사이클에 따라 레이저 조사를 수행 할 수 있습니다.
b) 레이저 단일 및 반복되는 범위 기능이 장착되어 있습니다.
c) 다중 표적 범위의 기능이 장착되어 있습니다.
d) 카메라의 코어 구성 요소에 대한 온도 출력 기능이 장착되어 있습니다.
e) 측정 장치에 대한 과열 방지 기능이 장착되어 있습니다.
f) 조명 장치의 출력 상태 정보 기능이 장착되어 있습니다.

기술 사양

성능 사양
레이저 파장	1.064mm
맥박 평균 에너지	≥25mj
맥박 용량 변동	주기 내에서 인접한 펄스 변동 ≤8%(2 초의 광 출력 후 통계)
레이저 빔 분산 각도	≤0.5mrad
레이저 광학 축 안정성	≤0.05mrad
맥박 너비	≤20ns
전원 준비 시간	≤3s
범위의 성능
범위의 주파수	1Hz, 5Hz, 단일 시간
연속 범위의 시간	5 분 (1Hz), 1 분 (5Hz)
5Hz 최대 연속 작동 시간	2 분
최소 범위	≤100m
일반적인 범위의 용량	≥2000m
범위 정확도	± 2m
정확한 측정 속도	≥ 98%
범위의 논리 : 첫 번째 및 마지막 대상	첫 번째와 마지막 목표
조사 성능
조사 거리	≥2km
조사 빈도	기본 주파수 20Hz
코딩	시스템 요구 사항에 따라; 코딩 확장을 사용자 정의 할 수있는 기능
인코딩 모드	정확한 주파수 코드
인코딩 정확도	≤ ± 2.5μs
조사 모드	1 개 이상의 조사 시간 ≥20, 다시 방사선을 시작, 간격 ≤15s는 8주기 동안 지속적으로 조사 될 수 있습니다.
무게와 크기
무게	≤450g
크기	≤67.4mm × 51mm × 90mm
전원 공급 장치 전압
전압	19.6v ~ 25.2v
전력 소비
대기 전력 소비	≤4W
평균 전력 소비	≤50W
최대 전력 소비	≤90W
환경 적응성
작업 온도	-40 5 ~ 55 ℃
저장 온도	-55 7 ~ 70 ℃

제어 기능

레이저 범위 기능이있는 2.1;
2.2 목표 레이저 조사 제공;
2.3 통신 프로토콜의 요구 사항에 따라 호스트 컴퓨터와 통신 할 수 있습니다.
레이저 이미저는 직렬 통신 인터페이스를 통해 다음 기능을 실현할 수 있습니다.
2.3.1 응답 레이저 범위 지침, 정지 명령에 따라 언제든지 중지 될 수 있습니다.
2.3.2 거리 데이터 및 상태 정보는 범위 일 때 펄스 당 출력됩니다.
2.3.3 거리 게이팅 기능의 범위;
2.3.4 자동 정지 범위 후에 정지 명령 5 분 (1Hz)/1 분 (5Hz)을받지 못했습니다.
2.3.5 조사 모드 및 코딩을 설정할 수 있습니다.
2.3.6 레이저 조사 명령에 대한 응답으로, 모드에 따라 인코딩, 조사가 설정되었으며 정지 명령에 따라 언제든지 조사를 중지 할 수 있습니다.
2.3.7 조사를 시작한 후 정지 명령이 접수되지 않으면 한 번의 조사 사이클 후에 자동으로 중지됩니다.
2.3.8 레이저 조사 할 때 각 펄스는 거리 값과 상태 정보를 출력합니다.
2.3.9 전원 온 자체 점검 및 사이클 자체 점검 및 출력 상태 정보;
2.3.10 Self-Check Instruction 및 출력 상태 정보에 대한 응답;
2.3.11 레이저 펄스의 누적 수를보고 할 수 있습니다.
2.3.12 헤드 및 엔드 대상 범위 기능.

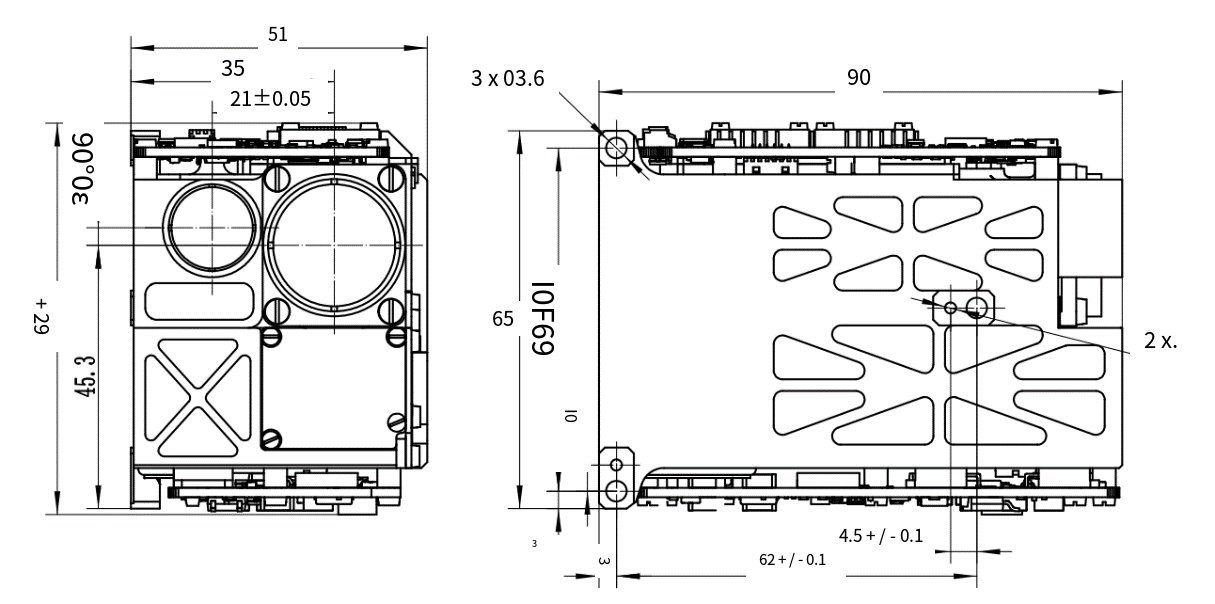

Mechical 인터페이스
