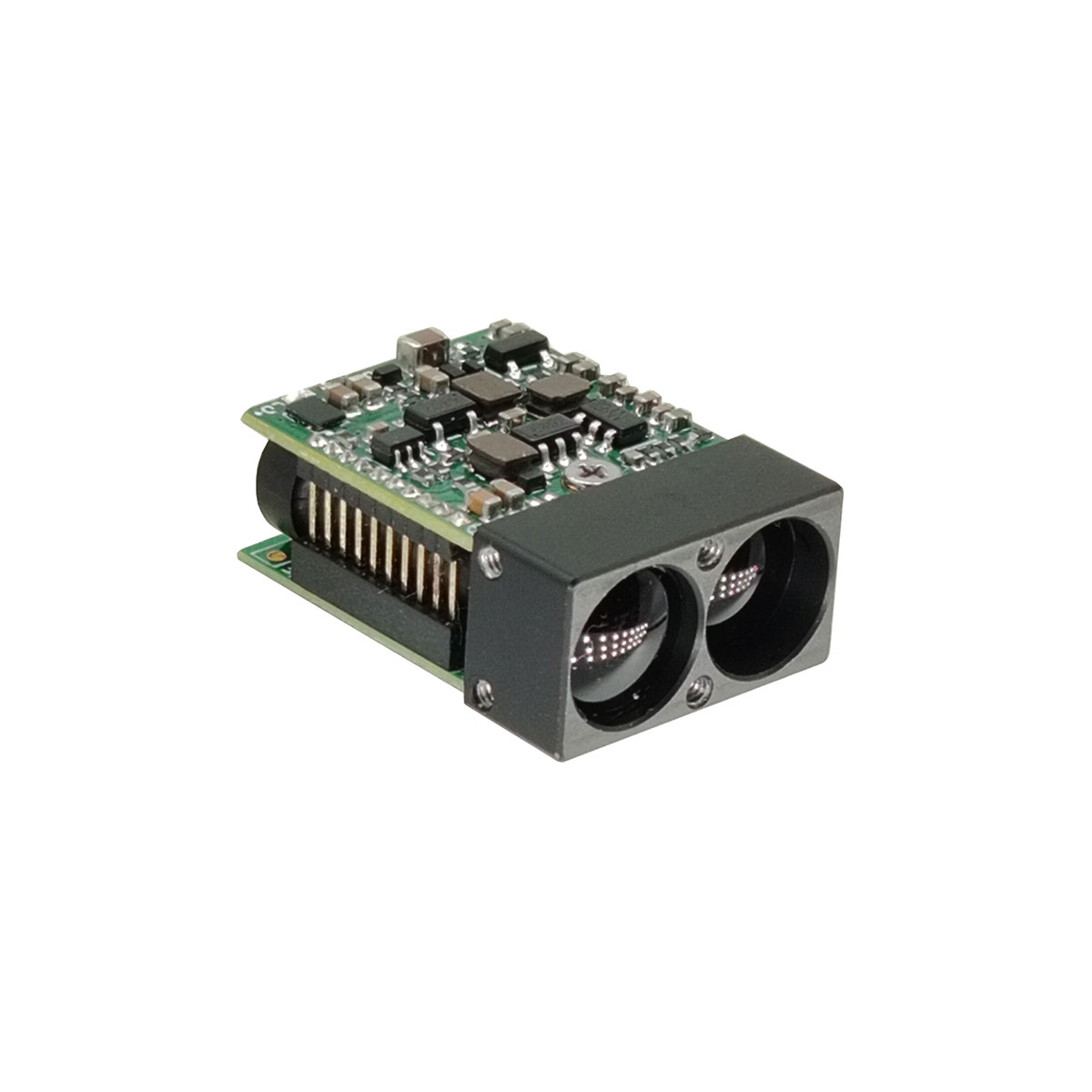

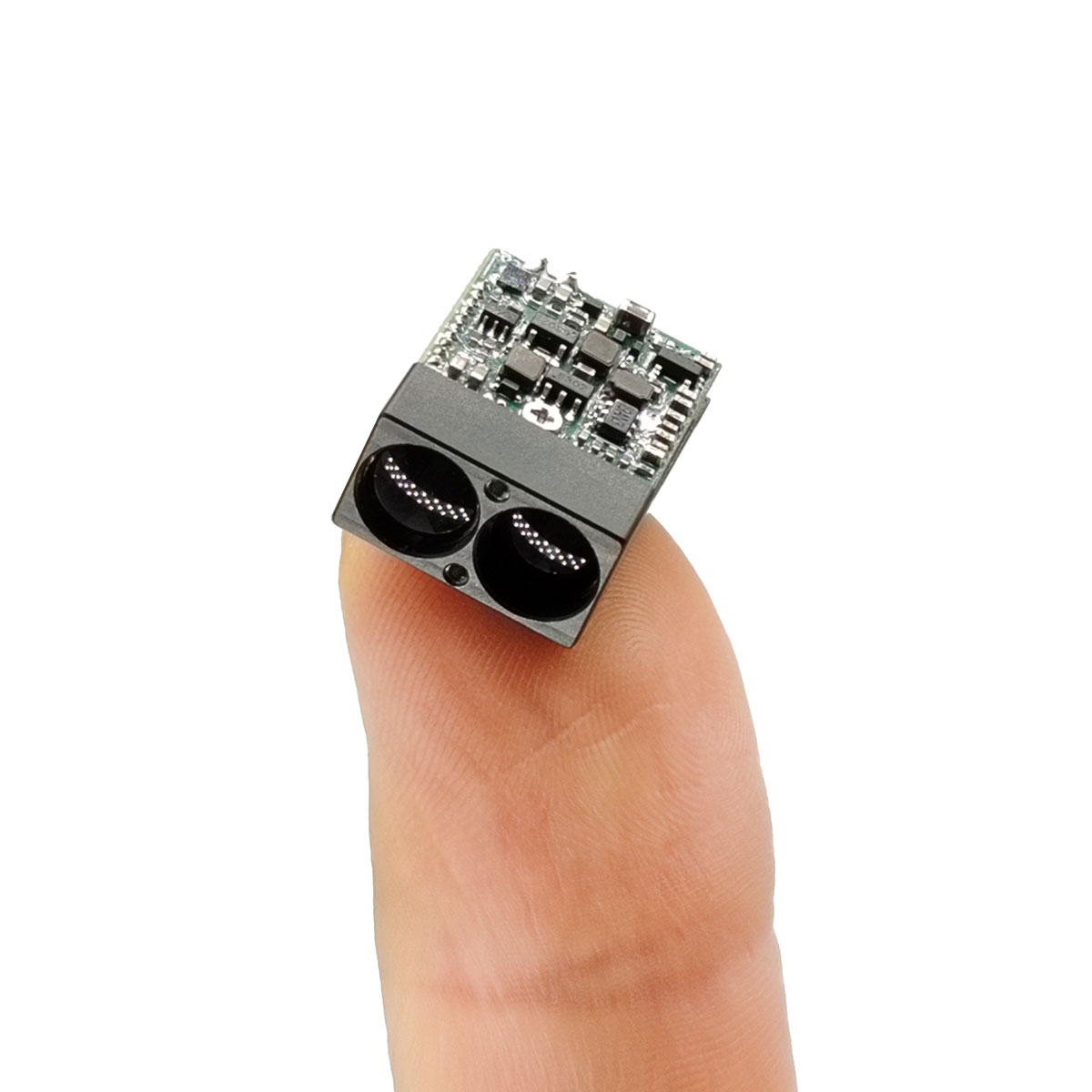

STA-D15X 소형 레이저 거리 측정 모듈은 905nm 반도체 레이저를 사용하여 장거리, 저전력 소비, 작은 크기 및 눈 안전을 특징으로 합니다. 소형 무인 항공기 포드, 휴대용 야간 투시 장치, 열 화상 및 기타 장비를 통합하는 데 매우 적합합니다. 최대 범위: 1500m 범위 정확도: ± 1m 범위 주파수: 단발 범위, 1Hz,2Hz 무게: 5g ±0.5g
반도체 레이저 기술: 기존 TOF(Time-of-Flight) 거리 측정기보다 뛰어난 신뢰성, 소형화 및 낮은 전력 소비로 휴대용 및 공간 제약이 있는 장치에 통합할 수 있습니다.
| 일련번호 | 프로젝트 이름 | STA-D15X |
| 1 | 인간의 눈 안전 | 예 |
| 2 | 레이저 파장 | 905nm |
| 3 | 레이저 발산 각도 | 1×6mrad |
| 4 | 수신 시야 | ~20mrad |
| 5 | 송신기 구경 | Φ7mm |
| 6 | 수신 구경 | Φ7mm |
| 7 | 측정 범위 | 5~1500m |
| 8 | 범위 정확도 | ±1m |
| 9 | 측정 주파수 | 단일 샷 범위, 1Hz, 2Hz |
| 10 | 전송 속도 | 115200bps(기본값)/9600bps/38400bps/57600bps |
| 11 | 정확도 | ≥98% |
| 12 | 허위 경보율 | 1% 이하 |
| 13 | 데이터 인터페이스 | UART(TTL_3.3V) |
| 14 | 공급 전압 | DC 3~5V |
| 15 | 소비전력 | 대기 전력 0.6W평균 0.8W@1Hz피크 값 1.3W@1Hz |
| 16 | ||
| 17 | 피크 전류 시작 | 680mA 이하 |
| 18 | 누설전류 | <50 |
| 19 | 가중치 | 5±0.5g |
| 20 | 크기(L×W×H) | ≤22.5mm×16mm×9.5mm |
| 21 | 작동 온도 | -20~+60℃ |
| 22 | 보관온도 | -30~+60℃ |
| 23 | 충격 | 1200g, 1ms |
| 24 | 진동 | 5~50~5Hz, 1옥타브/분, 2.5g |
| 25 | 신뢰할 수 있음 | MTBF≥1500h |
| 26 | 시작 시간 | 100ms 이하; |
| 27 | 전기적 인터페이스 | 커넥터 플러그: 0.8WTB-6Y-2커넥터 소켓: 0.8WTB-6AWB-01 |
범위는 1500m, 가시성 ≥ 25km, 습도 ≤ 50%의 데이터 테스트 환경입니다.
레이저 거리 측정기 제품의 주요 구성 요소는 다음과 같습니다.
a) 수신 및 송신 구성요소
b) 회로 구성 요소: 22.5mm×16mm×9.5mm(L×W×H), 무게는 5g±0.5g 이하이며 외관은 Fig.1에 표시됩니다.

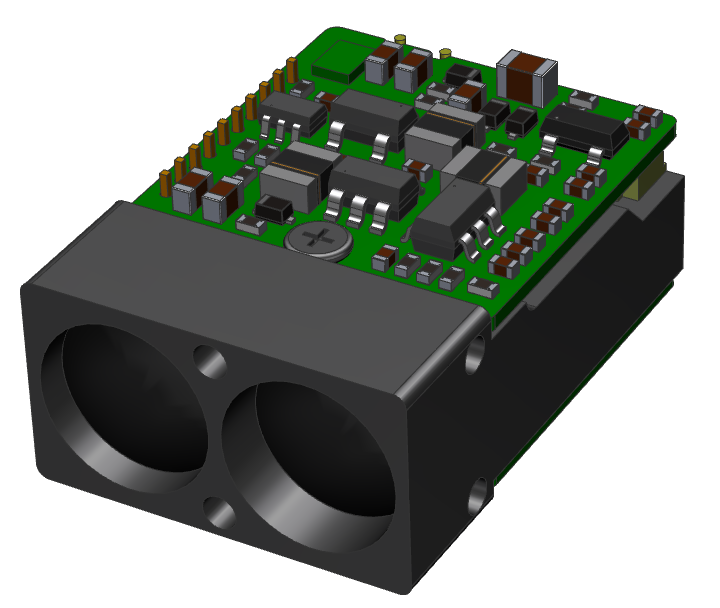

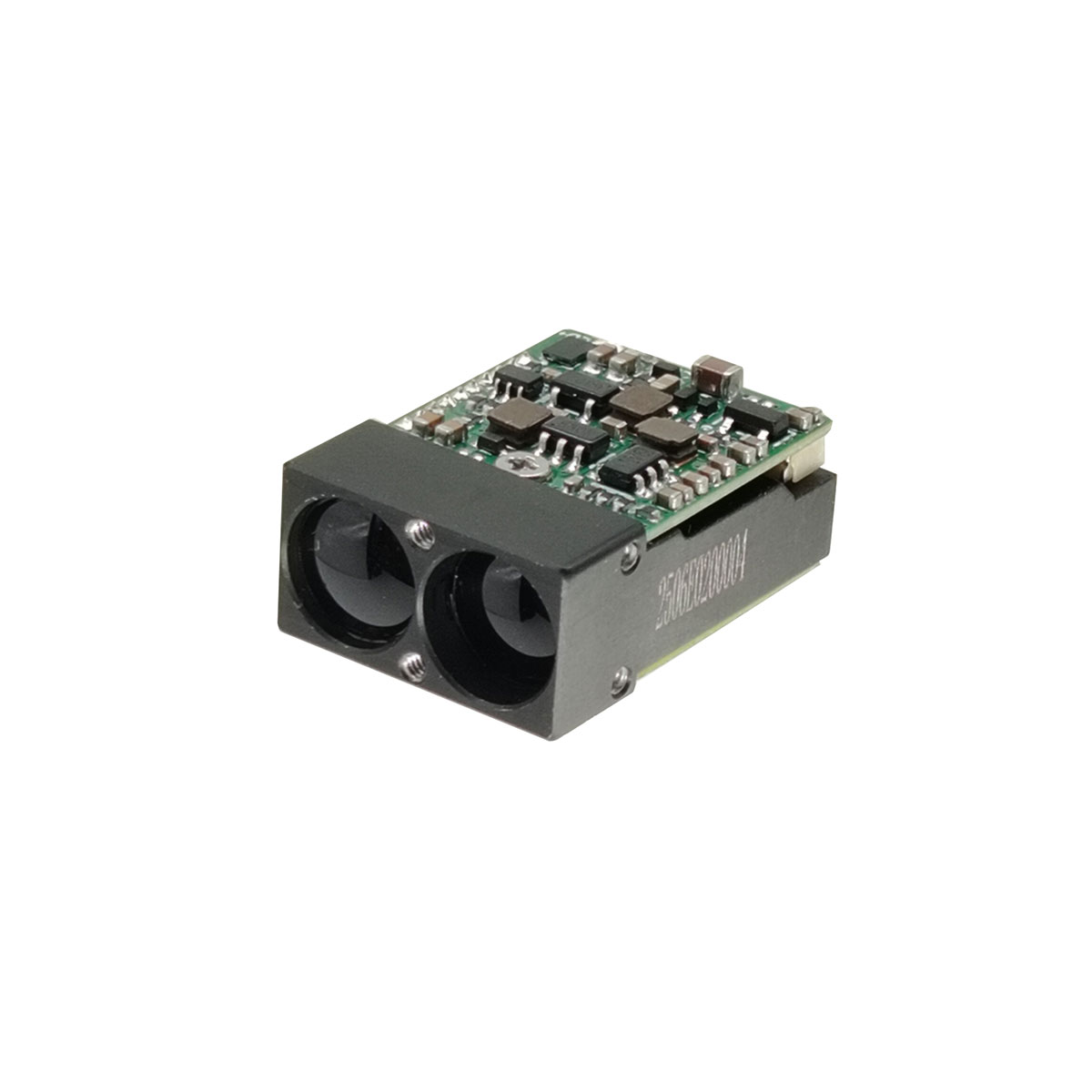

그림 1 제품 외관

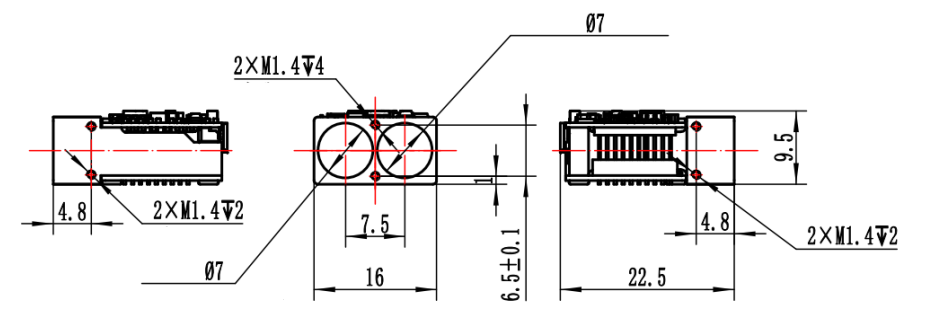

기계 및 광학 인터페이스의 외부 치수는 그림 2에 나와 있습니다.
그림 2 기계 및 광학 인터페이스 다이어그램
전기적 인터페이스
전원 전압: 3.3V(3.3V~5V로 바이어스 가능)
통신 유형: UART-TTL(3.3V);
피크 시작 전류: ≤ 680mA;
대기 전력 소비: ≤ 0.6W;
평균 전력 소비: ≤ 0.8W@1Hz;
거리 측정 시 최대 전력 소비: ≤ 1.35W@1Hz ;
누설 전류: <50uA;
전원 켜기 범위 응답 시간: ≤ 100ms
상단 컴퓨터 끝은 0.8WTB-6Y-2 커넥터를 통해 거리 측정기 끝 0.8WTB-6AWB-01 커넥터(Yueqing Huabao)와의 교차 연결 테스트를 달성합니다. 거리 측정기의 전원 공급 장치 및 통신 포트 핀의 정의는 아래 표에 나와 있습니다.
표 2 제품 전기 핀 정의
| 핀 | 라벨링 | 전기적 특성 정의 | 신호 방향 |
| 1 | 파워EN | ||
| 2 | TTL_RXD | 신호 입력 포트 | 거리 측정기에 대한 호스트 컴퓨터 |
| 3 | TTL_TXD | 신호 출력 포트 | 호스트 컴퓨터에 대한 거리 측정기 |
| 4 | NC | ||
| 5 | 전원 공급 장치+ | ||
| 6 | 접지 |
그림 3: 핀 1개
전기 연결 다이어그램
전송 속도: 115200bps(기본값)/9600bps/38400bps/57600bps;
단일 바이트 전송 형식: 시작 비트 1개, 데이터 비트 8개, 체크섬 없음, 정지 비트 1개를 포함합니다. 8비트 데이터는 먼저 하위 비트로 전송된 다음 상위 비트로 전송됩니다.
참고: 전송 확인 코드=바이트 3+바이트 4+바이트 5+바이트 6+바이트 7;
체크섬=바이트 1+바이트 2+바이트 3+바이트 4+바이트 5+바이트 6+바이트 7을 수신합니다.
| 바이트 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 설명 | 0x55 | 0xAA | 0x88 | 0xFF | 0xFF | 0xFF | 0xFF | 0x84 |
| 바이트 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 설명 | 0x55 | 0xAA | 0x88 | 상태 | 0xFF | DATA_H | DATA_L | 인증 코드 |
상태=0, 단일 측정 실패; DATA_H=0xFF,DATA_L=0xFF; 상태=1, 단일 측정 성공; DATAH_=측정 결과의 상위 바이트; DATA_L=측정 결과의 하위 바이트입니다.
참고: 전송 확인 코드=바이트 3+바이트 4+바이트 5+바이트 6+바이트 7;
체크섬=바이트 1+바이트 2+바이트 3+바이트 4+바이트 5+바이트 6+바이트 7을 수신합니다.
| 바이트 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 설명 | 0x55 | 0xAA | 주파수 | 0xFF | 0xFF | 0xFF | 0xFF | 인증 코드 |
| 바이트 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 설명 | 0x55 | 0xAA | 주파수 | 상태 | 0xFF | DATA_H | DATA_L | 인증 코드 |
상태=0, 연속 측정 실패; DATA_H=0xFF,DATA_L=0xFF; 상태=1, 연속 측정 성공; DATAH_=측정 결과의 상위 바이트; DATA_L=측정 결과의 하위 바이트입니다.
주파수=0x89, 1Hz 범위; 주파수=0xB9, 5Hz 범위; 주파수=0xC9, 10Hz 범위; Freq=0xF9, 축 교정 모드(교정 명령을 받은 후 축 교정 상태를 한 번 다시 보냅니다).
| 바이트 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 설명 | 0x55 | 0xAA | 0x8E | 0xFF | 0xFF | 0xFF | 0xFF | 0x8A |
| 바이트 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 설명 | 0x55 | 0xAA | 0x8E | 상태 | 0xFF | 0xFF | 0xFF | 인증 코드 |
상태=0, 연속 측정을 닫지 못했습니다. 상태=1, 연속 측정을 성공적으로 종료했습니다.
참고: 데이터는 16진수 형식으로 반환되며, 모든 데이터 결과는 실제 데이터에 10을 곱하여 출력됩니다.
예: dist=2000.3m, 출력 데이터는 20003이며 4E23과 같은 16진수로 변환됩니다(예: Data1=0x4E, Data2=0x23).
