3km 레이저 거리 측정기 모듈

LRF 모듈은 선택한 샘플링 주파수 반환 연속 결과에 따라 단일 측정 모드 단 하나의 측정, 연속 측정 모드를 가지고 있습니다.
측정 범위는 최대 3200Mï¼Forestï¼입니다.
샘플링 주파수는 1Hz입니다.
측정 정확도(0.3m)
통신 인터페이스: TTL/RS232/485(BautRate=600-19200)
모든 명령은 16진수 형식입니다.

JIOPTICS® 장거리 레이저 거리 측정 모듈은 신뢰할 수 있는 범위 피드백과 TTL/RS232/485 직렬 출력을 제공합니다. 맞춤형 제품 통합, 특히 UAV 포드, 열 화상, 야간 투시경, 디지털 스코프 및 기타 제품에 적합합니다. 3km 레이저 거리 측정기 모듈을 구입해 주셔서 감사합니다.

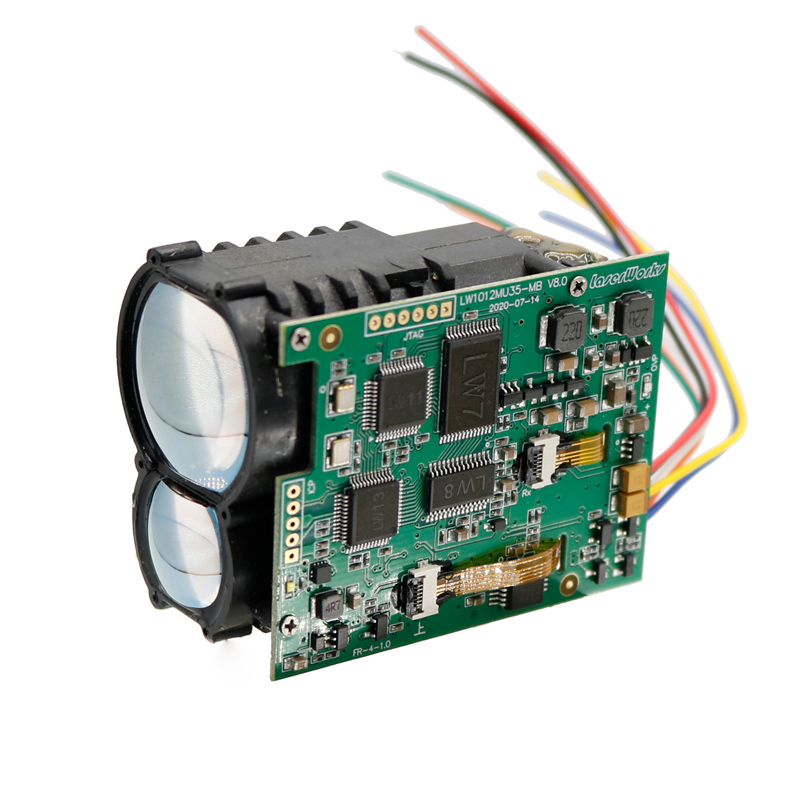

모델:M30X

문의 보내기 PDF 다운로드

제품 설명

지옵틱스

M30X는 탁월한 실외 원격 레이저 거리 측정 모듈입니다. UAV 포드 및 열 화상과 같은 고도로 통합된 시스템에 널리 사용됩니다. 측정 범위 최대 3200m(숲)

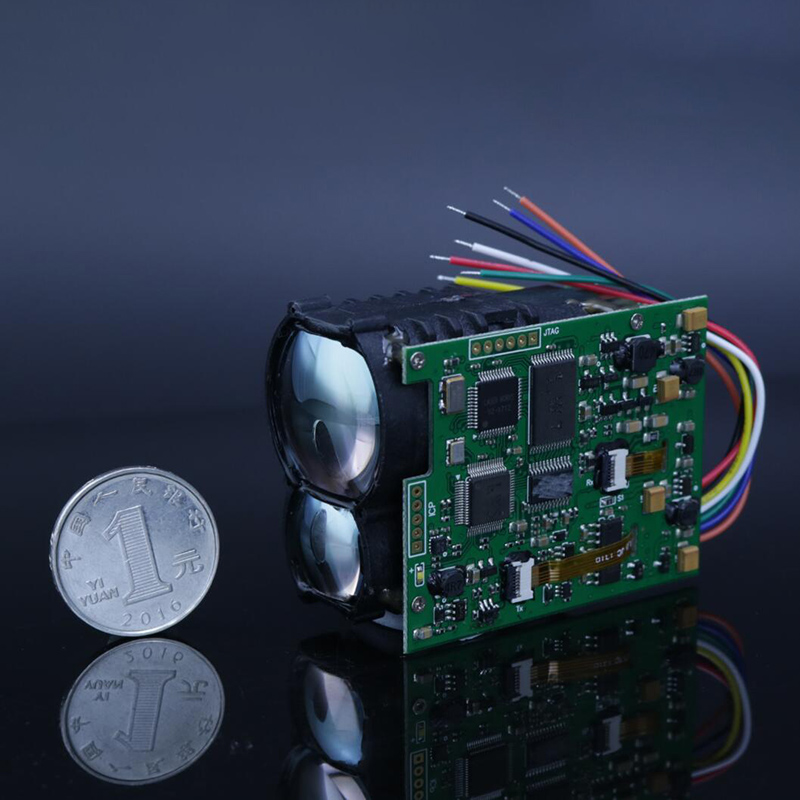

특징: 낮은 전력 소비, 안정적인 성능, 소형 및 경량

제품 매개변수(사양)

모델명	M30X
측정 거리	5~4500m(일반) 삼림 : 5~3200m, 소표적 : 5~1600m
해결	0.1mm
빈도	1Hz
파장	905nm
분기	5mrad/2.5mrad(맞춤형)

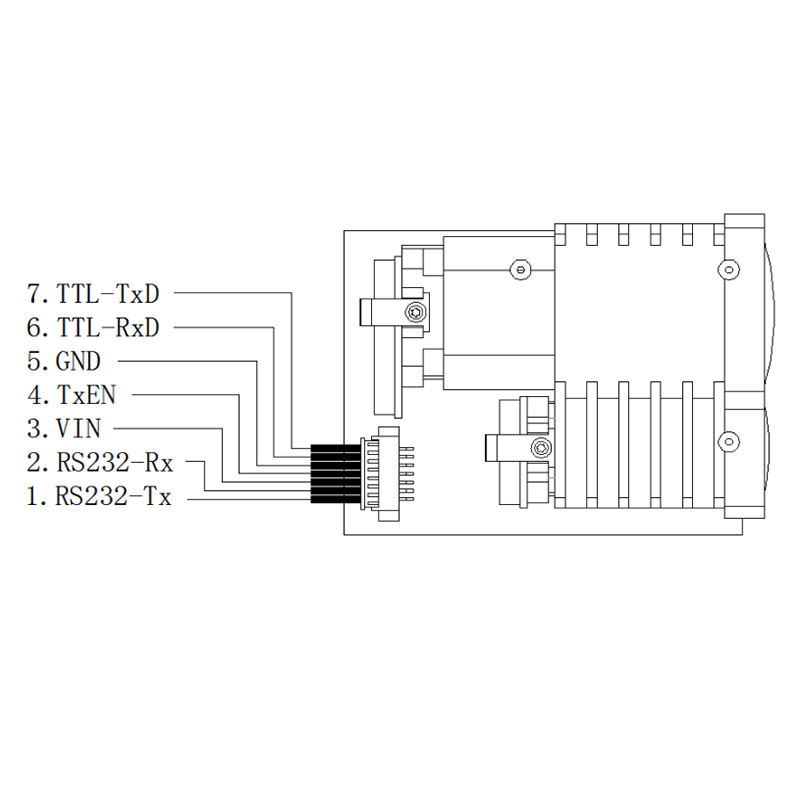

통신 인터페이스	표준: TTL/RS232/485
통신 신호	TTL 출력
입력 전압	3~5V
작동 전류	80mA ~ 230mA
레이저 안전	클래스 1
전력 소비
작동 온도	-20 ~ 50 °C

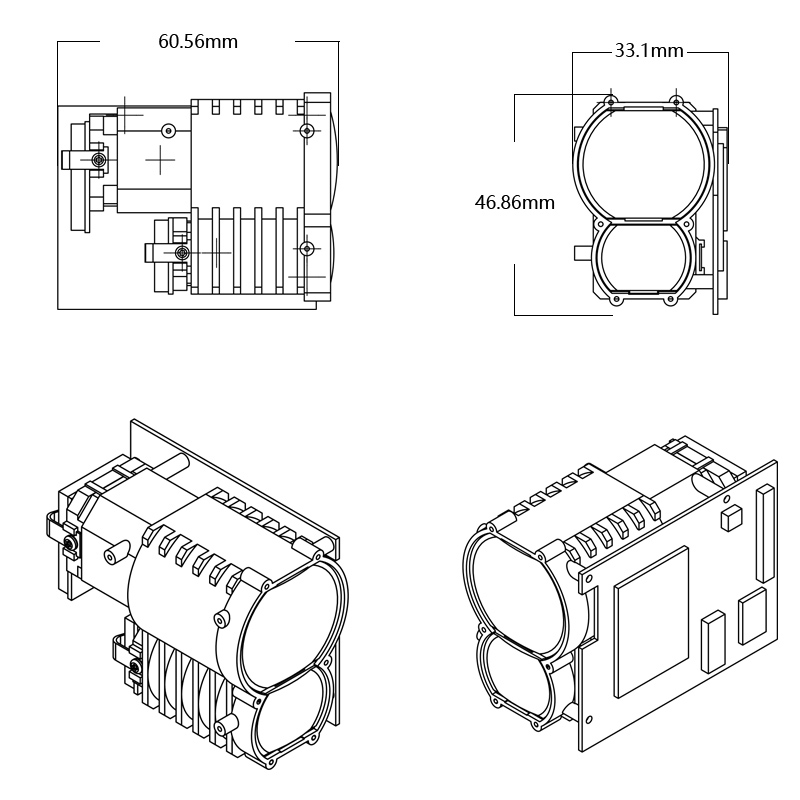

치수	60.56x33.1x48.68mm
레인징 모드	펄스 모드
무게	≤35g

제품 기능 및 응용

대상 측정 성능을 위한 M30X 장거리 레이저 거리 측정 모듈
일반적인 대상(80% 반사율) 측정 범위 ≤4.5km
큰 흰 벽 â¥3.5km
숲(반사율 15%) 측정 범위 ≤3.2km
작은 대상 측정 범위 ≤1.6km

OEM 범위 지정 모듈 및 맞춤형 솔루션

M30X는 편리하고 강력하며 컴팩트한 레이저 범위 솔루션을 찾는 시스템 통합자를 위해 설계되었습니다. 다양한 애플리케이션에서 안정적인 성능을 제공합니다.

초소형, 초경량, 저전력 소모, 장거리 측정이 가능합니다. 휴대용 장치(열화상), 무기 장착 응용 프로그램, 휴대용 시스템 및 경량 센서 제품군과 무인 항공기 또는 UGV에 적합합니다.

제품 세부 정보
