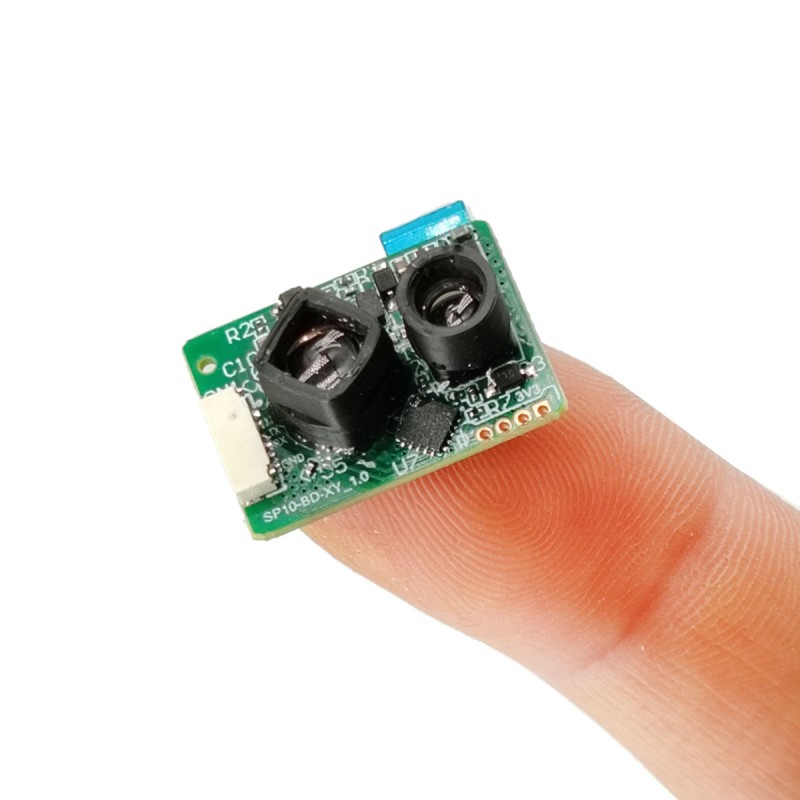

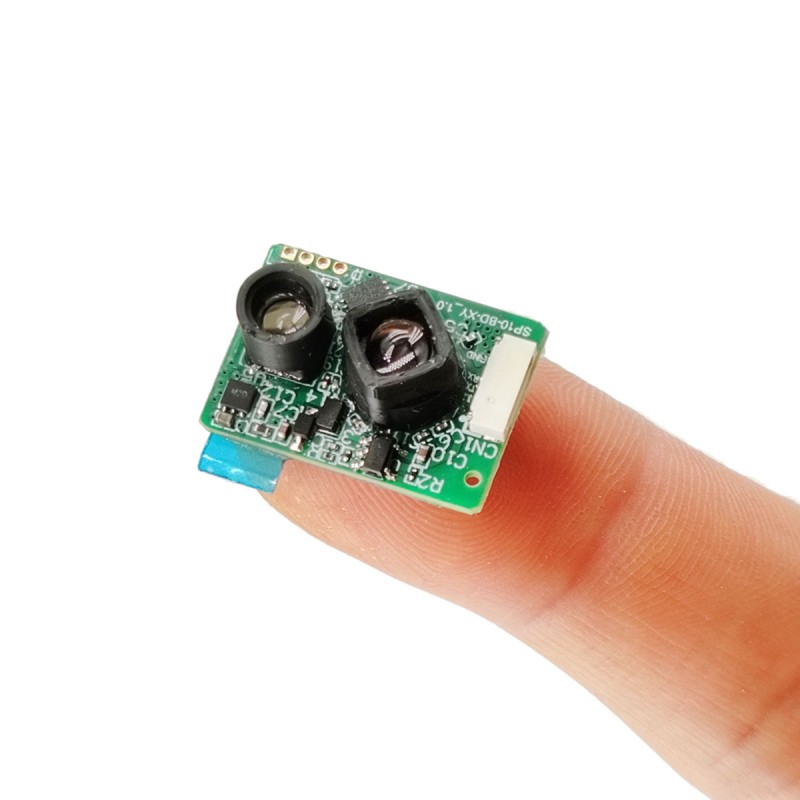

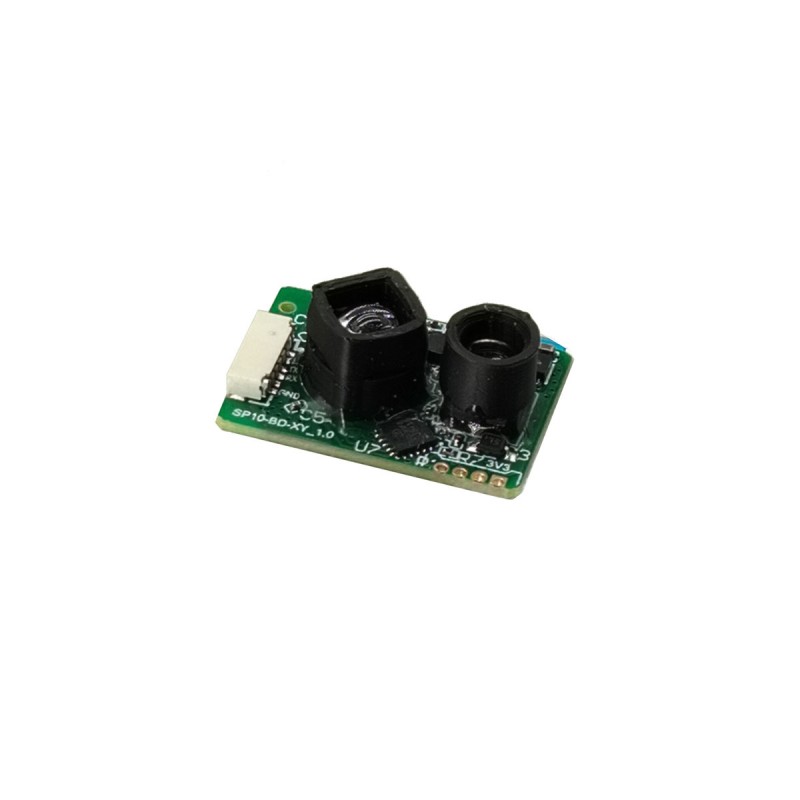

500Hz 22m ToF 단일 지점 거리 측정 Lidar 모듈
STA-B22X 레이저 거리 측정 레이더는 드론, 바닥 청소 로봇, 산업용 로봇 등의 분야를 위해 당사가 출시한 새로운 레이저 거리 측정 모듈입니다. 이 제품은 DTOF(Direct Time Of Flight) 거리 측정 원리를 기반으로 하며 작은 크기, 저렴한 가격, 안정적인 성능, 빛 간섭에 대한 강한 저항성을 갖추고 있습니다. 사용이 간편하고 설치가 유연하며, 통신 명령어 세트와 상위 컴퓨터를 제공하여 2차 개발이 편리하고 비용 효율성이 높은 제품입니다.
문의 보내기 PDF 다운로드
제품 설명
드론 고도 제어 및 장애물 회피
로봇 장애물 회피
산업용 등급 라이트 커튼
AGV/UAV 장애물 회피
운송 및 산업 자동화 분야의 고속 측정 및 안전 모니터링
로봇 장애물 회피
산업용 등급 라이트 커튼
AGV/UAV 장애물 회피
운송 및 산업 자동화 분야의 고속 측정 및 안전 모니터링
제품의 상세한 매개변수
| 주문 번호 | 모델 | STA-B22X |
| 1 | 범위 지정 | 0.03-7m(10% 반사율), 0.03-22m(90% 반사율) |
| 2 | 레인지 홀 | 3cm |
| 2 | 범위 주파수 | 500Hz |
| 3 | 범위 정확도 | ±3cm(0.2~6m), 1%(≥6m) |
| 4 | 반복성 정밀도 | ±10mm |
|
|
해상도 비율 | 1mm |
| 5 | 환경 내광성 | 100K 럭스 |
| 6 | 레이저 파장 | 905nm |
| 7 | -30℃~+65℃ | 1급 |
| 8 | 필드 각도 | 3.4° |
| 9 | 레이저 파장을 나타냅니다. | 해당 없음 |
| 10 | 레이저 레벨 표시 | 해당 없음 |
| 11 | 입력 전압 | 3.3V |
| 12 | 피크 포인트 전류 | 100mA |
| 13 | 평균 전류 | 75mA |
| 14 | 평균 전력 소비 | 0.4W |
| 15 | 통신 모드 | UART TTL |
| 16 | 보호 수준 | 해당 없음 |
| 17 | 크기(길이 x 너비 x 높이) | 21x15x7.43mm |
| 18 | 무게 | 2g |
| 19 | 작동 온도 | -30℃~+65℃ |
| 20 | 케이블 사양 | 6핀 0.8mm 끝, 10cm 주석 코팅 느슨한 와이어 |
| 21 | 사용자 정의 범위 | 외부 구조, 입력 전압 및 출력 프로토콜의 사용자 정의 지원 |
핀 정의
|
||
| 핀 | 정의 / 와이어 색상 | 설명하다 |
| 1 | NC(빨간색) |
|
| 2 | 3.3V(검은색) | 전원 공급 장치의 양극 |
| 3 | 송신(노란색) | RX |
| 4 | RX(녹색) | 텍사스 |
| 5 | NC(청색) |
|
| 6 | GND(백색) | 전원극 |

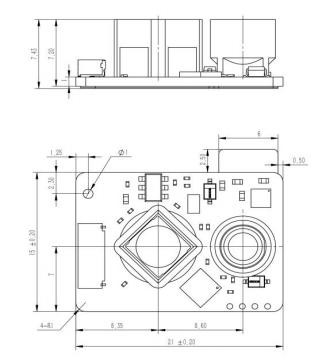

모듈 크기
범위 측정 특성
감지 광원에는 특정 발산 각도가 있기 때문에 실제 측정 중에 정확한 거리 값을 얻으려면 측정 대상의 표면적이 이 거리에서 광점의 직경보다 커야 합니다.
다양한 거리에서 STA-B22A의 스폿 직경은 다음 표에 나와 있습니다.
다양한 거리에서 STA-B22A의 스폿 직경은 다음 표에 나와 있습니다.
| 거리 | 1m | 2m | 5m | 10m | 20m |
| 스폿 직경 | 6cm | 12cm | 30cm | 60cm | 1.2m |
규약
통신 인터페이스
| UART | |
| 기본 비율 | 46, 608(조정 가능) |
| 데이터 비트 | 8 |
| 정지 비트 | 1 |
| 짝수검사 | 가지고 있지 않다 |
출력 형식
본 제품의 입출력은 16비트 리틀엔디안 모드입니다.
| 프레임 헤더 | 거리는 2바이트입니다. | 체크 비트 | |
| 5C | 02 | 11 | EC |
바이트 출력
5C: 1바이트의 고정 프레임 헤더
02 11: 거리 값의 2바이트는 측정 거리가 4354mm, 리틀엔드 모드, 범위 0-65535, 측정할 수 없는 경우 출력 20000임을 나타냅니다.
EC: 비트 바이트 확인, 두 번째 바이트 02부터 마지막 두 번째 바이트 11까지, 합계 및 역방향
02 11: 거리 값의 2바이트는 측정 거리가 4354mm, 리틀엔드 모드, 범위 0-65535, 측정할 수 없는 경우 출력 20000임을 나타냅니다.
EC: 비트 바이트 확인, 두 번째 바이트 02부터 마지막 두 번째 바이트 11까지, 합계 및 역방향
UART 지시
| 주문 번호 | 기능 설명 | 위로 | 아래에 | 비고 |
| 1 | 제품 일련번호 읽기 | 5A 0D 02 0D OD 체크섬 | 5A 8D 02 10 01 체크섬 | 10 01은 제품 일련번호가 272: 소형 엔드 모드임을 나타내며, 상단 컴퓨터에 표시되는 제품 일련번호는 S00272입니다(5자리 숫자 앞에 S가 추가됨). |
| 2 | 소프트웨어 버전 번호 읽기 | 5A 16 02 16 16 체크섬 | 5A 96 02 03 02 체크섬 | 03 02는 제품 소프트웨어 버전 번호가 V2.3: little-endian 모드임을 나타냅니다. 02는 2를 나타내고 03은 3을 나타내며 중간에 점(.)이 추가됩니다. |
| 3 | 전송 속도 수정 | 5A 06 02 80 04 체크섬 | 5A 86 02 80 04 체크섬 | 60 00(9600)C0 00( 19200)80 01(38400)80 04( 115200)00 09(230400)00 0A(256000)00 12(460800)다른 전송 속도는 지원되지 않습니다. |
빠른 테스트
테스트 재료 목록: TTL - USB 어댑터 보드, 5V 전원 공급 장치(배터리, 보조 배터리, 컴퓨터 USB 포트 사용 가능), 상위 컴퓨터/직렬 포트 보조 장치. STA-B22X가 올바르게 연결된 후 전송속도를 선택하고 확인을 클릭하면 상위 컴퓨터에서 필요한 데이터를 관찰할 수 있습니다.

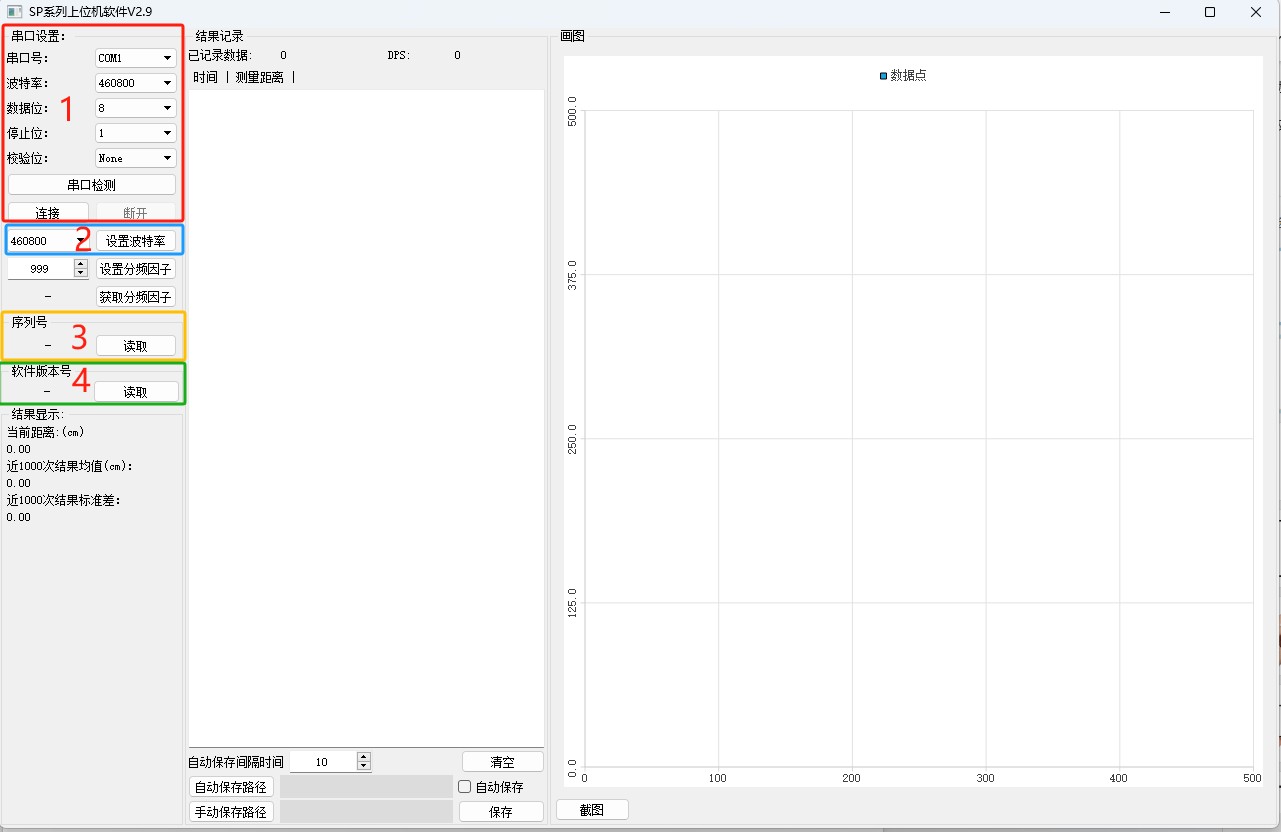

상위 컴퓨터는 다음과 같습니다.
지역 1: 해당 직렬 포트 매개변수를 설정하고 연결을 클릭합니다.
지역 2: 전송 속도 설정
지역 3: 제품 일련 번호 읽기
지역 4: 소프트웨어 버전 번호 읽기
상위 컴퓨터는 다음과 같습니다.
지역 1: 해당 직렬 포트 매개변수를 설정하고 연결을 클릭합니다.
지역 2: 전송 속도 설정
지역 3: 제품 일련 번호 읽기
지역 4: 소프트웨어 버전 번호 읽기
주의 사항 사용
- 제품에는 역방향 연결 및 과전압 보호 기능이 없습니다. 사양서에 따라 전원을 공급하고 올바르게 연결하십시오.
-제품의 레이저는 Class1 입니다. 전원을 켠 후 렌즈를 직접 쳐다보지 마십시오.
- 먼지가 많은 환경에서 사용할 경우, 제품 렌즈 외부에 빨간색 유리나 아크릴 패널(905nm 대역 투명도 85% 이상)을 추가하는 것이 좋습니다.
-제품에 접촉 시 제품 고장을 방지하기 위해 정전기 방지 장갑을 착용하시기 바랍니다.
- 반사율이 높은 물체(3M테이프 등), 거울 등을 측정할 경우 제품이 오작동할 수 있습니다.
-제품의 레이저는 Class1 입니다. 전원을 켠 후 렌즈를 직접 쳐다보지 마십시오.
- 먼지가 많은 환경에서 사용할 경우, 제품 렌즈 외부에 빨간색 유리나 아크릴 패널(905nm 대역 투명도 85% 이상)을 추가하는 것이 좋습니다.
-제품에 접촉 시 제품 고장을 방지하기 위해 정전기 방지 장갑을 착용하시기 바랍니다.
- 반사율이 높은 물체(3M테이프 등), 거울 등을 측정할 경우 제품이 오작동할 수 있습니다.
이력서 업데이트
| 문서판 | 새로 고침 시간 | 콘텐츠 업데이트 |
| V1.0 | 30/12/24 | 현재의 디자인 계획에 따라 초판이 구성되었습니다. |
참고: 버전 업데이트가 있는 경우 제품에 따라 추가 공지가 제공되지 않습니다.
