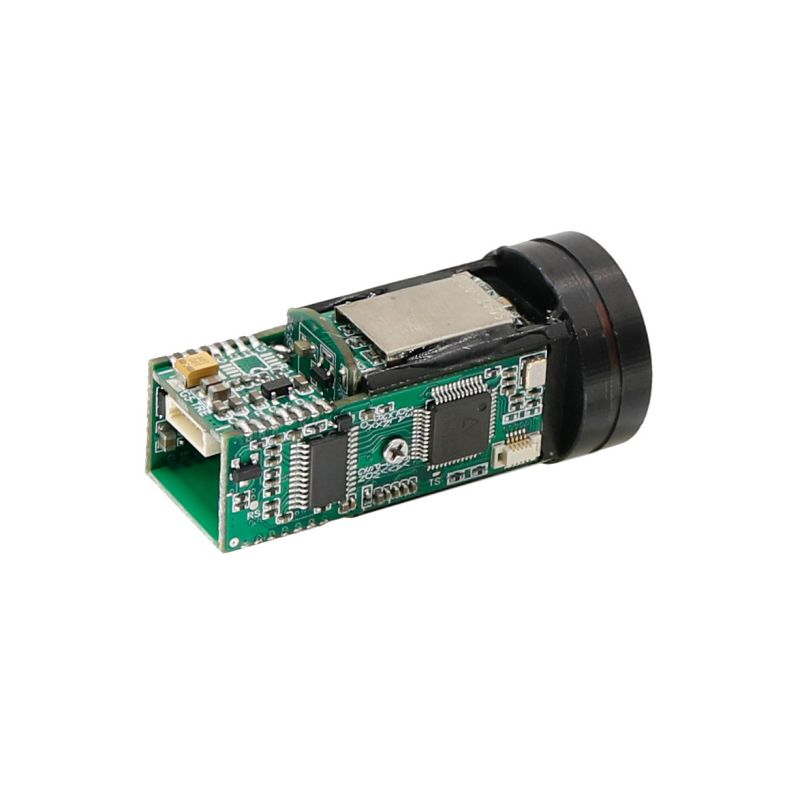

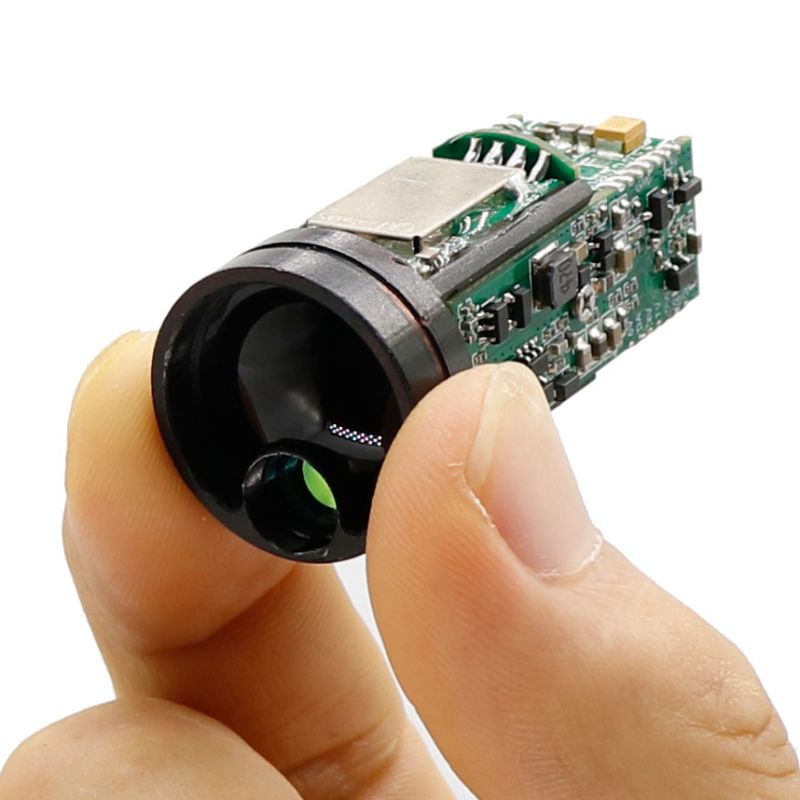

1200m Rangefinder 모듈
1200m Rangefinder 모듈은 905nm 파장에서 작동하는 새로운 경량 및 소형 범위 모듈입니다. 제품 측정 범위는 1,200m입니다. 테스트 소프트웨어가 장착 된 UART-TTL 인터페이스를 사용하여 작은 크기, 경량 및 신뢰할 수있는 성능의 특성으로 추가 개발에 편리합니다. 항공, 커뮤니케이션, 지질학, 경찰, 야외 스포츠 및 기타 경우에 사용할 수 있습니다.
모델:STA012X
문의 보내기
제품 설명
1200m Rangefinder 모듈 성능 표시기
● 내장 된 향상 알고리즘, 고 적외선 이미지 품질;
● 표준 피카디니 가이드 레일, 설치 및 제거하기 쉽습니다.
● 소량, 경량, 저전력 소비;
● 야간 사냥, 야외 스포츠 등에 적합합니다.
● 표준 피카디니 가이드 레일, 설치 및 제거하기 쉽습니다.
● 소량, 경량, 저전력 소비;
● 야간 사냥, 야외 스포츠 등에 적합합니다.
| 프로젝트 | 기술 매개 변수 |
| 레이저 웨이브 길이 | 905nm |
| 범위 범위 | 5m-1200m |
| 범위 정확도 | ± 0.5m |
| 거리 측정 빈도 | 1Hz |
| 사분면 측정 속도 | ≥98% |
| 잘못된 경보 속도 | ≤1% |
| 분기 각도 | ≤6mrad |
| 구경을받습니다 | 18mm |
| 통신 인터페이스 | UART-TTL |
| 공급 전압 | 3.3-5V |
| 작업 전력 소비 | ≤1.1w |
| 대기 전력 소비 | ≤50MW |
| 크기 | ф23mm 48mm |
| 무게 | ≤20g |
| 작동 온도 범위 | -15+ -+60 ℃ |
| 저장 온도 범위 | -55+ -+70 ℃ |
인터페이스
1 전기 인터페이스
| 핀 | 정의 | 설명하다 |
| 1 | Gnd | 파워 양극 |
| 2 | 5V | 전원 공급 장치 캐소드 + 5V / 1A 전원 공급 장치 |
| 3 | NC | 공중에 매달려 |
| 4 | TXD | 모듈 직렬 포트는 TTL 레벨을 보냅니다 |
| 5 | RXD | 모듈 직렬 포트는 TTL 레벨을 수신합니다 |
| 6 | 안에# | 모듈 핀 활성화 핀, 0V 저 레벨 활성화, 5V 고급 장애 |
2 기계식 인터페이스
