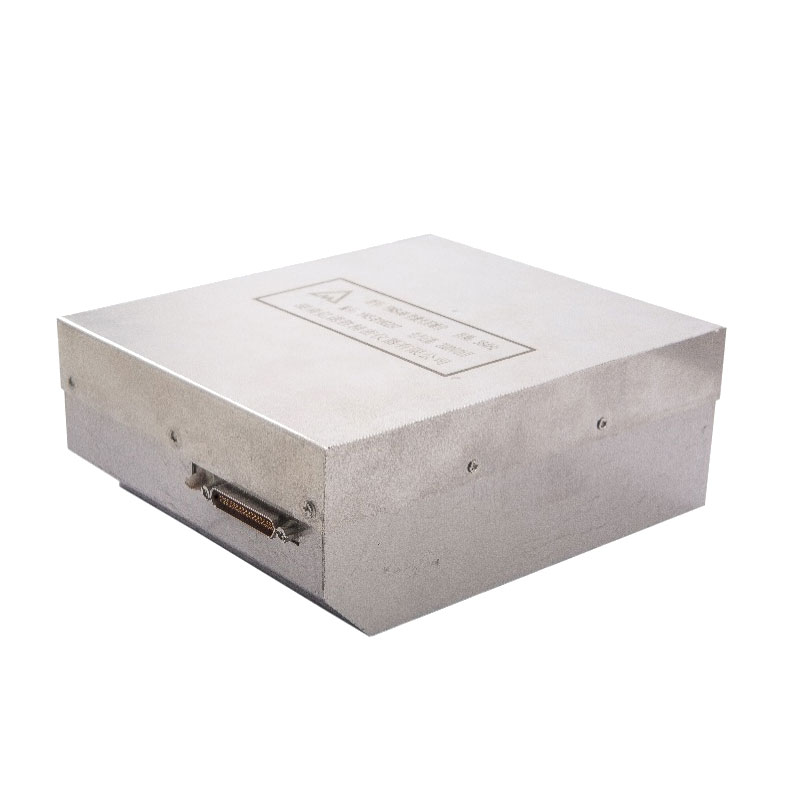

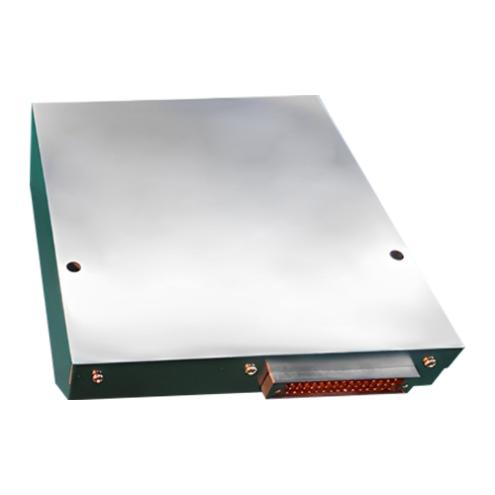

링 레이저 자이로 스코프 -JIO90

링 레이저 자이로 스코프 -JIO90은 회사에서 생산 한 고정밀 디지털 이중 주파수 기계 흔들림 레이저 자이로입니다. 정밀도, 간단한 전원 공급 장치, 높은 통합 및 디지털 출력의 장점이 있습니다. 민감한 축 주위의 캐리어 파의 각도 운동을 측정하고 두 개의 사분면 정사각형 파를 출력 할 수 있습니다. 포지셔닝/내비게이션, 감시/정찰, 화재 제어 및 미사일 및 항공 모함 로켓, 항공기, 무인 항공 차량, 선박, 선박, 장갑차 및 기타 분야의 통합에 널리 사용될 수 있습니다.

모델:JIO90-RLG

문의 보내기

제품 설명

링 레이저 자이로 스코프 -JIO90은 다양한 요구를 충족시키기 위해 A, B 및 C 모델로 제공됩니다.

기능

민감한 축 주위의 회전 각도를 측정하고 회전 정보를 포함하는 두 개의 직교 정사각형 파를 출력하십시오.

성능

Jio50- 타입 레이저 자이로 스코프가 표 1에 나와 있습니다
표 1 자이로의 주요 기술 지표

일련 번호	매개 변수	단위	프리미엄	A 등급	등급 B.	등급 c	주목
1	제로 바이어스	°/h	≤0.3				/
2	편향 안정성	°/h	≤1 ‰	≤3 ‰	≤4 ‰	≤5 ‰	100S, 1C
3	제로 바이어스 반복성	°/h	≤1 ‰	≤2 ‰	≤3 ‰		1s
4	랜덤 워크 계수	° / h1 / 2	≤0.4 ‰	≤0.6 ‰	≤0.7 ‰	≤1 ‰	/
5	스케일 팩터	"/맥박	1.865
6	스케일 팩터 비선형 성	ppm	≤1				/
7	척도 요인 반복성	ppm	≤1				1s
8	자기 감도	°/(H · GS)	≤1.5 ‰	≤2 ‰			/
9	최대 입력 각도 속도	°/s	≥400				/

환경 적응성

a) 작업 온도 : -40 ~ ~ + 65 ℃
b) 저장 온도 : -45 ~ ~ + 85 ℃
c) 진동 : 총 9.6g;
D) 충격 : 30g/11ms (반 사인) 또는 75g/6ms (반 사인);
e) 저압 : 해발 5000m.

주파수 (HZ)	10	100	200	300	400	500	800	2000
전력 스펙트럼 밀도 (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6dB

전원 공급 장치 및 전기 인터페이스

a) 전원 공급 장치
유형 : ± 5V, +15V
요구 사항 : +5V- 현재 180ma, 안정성 ± 50MV, 잔물결 <50MV
-5V- 전류 60MA, 안정성 ± 50MV, 리플 <50MV
+15V- 전류 240MA, 안정성 ± 100mV, 리플 <100MV
b) 전력 소비 : <6W
c) 전기 인터페이스 유형 : J30JM-37ZK
d) 인터페이스 정의 : 전기 인터페이스 핀의 정의는 표 2에 나와 있습니다.

표 2 전기 인터페이스 정의 테이블

핀 일련 번호	정의	주목	핀 일련 번호	정의	주목
1	NC	널	/	/	/
2	Gnd	신호 접지	20	NC	널
3	NC	널	스물 하나	NC	널
4	NC	널	스물 두 번째	NC	널
5	NC	널	스물 셋	NC	널
6	직접 유지하십시오	/	24	NC	널
7	NC	널	25	직접 유지하십시오	/
8	직접 유지하십시오	/	26	NC	널
9	코사인	제곱파 출력 신호 2 TTL 레벨	27	코사인	제곱파 출력 신호 2 TTL 레벨
10	Gnd	신호 접지	28	Gnd	신호 접지
11	죄	제곱파 출력 신호 1 TTL 레벨	29	죄	제곱 웨이브 출력 신호 1 TTL 레벨
12	T1	백금 저항 1	30	T2	백금 저항 2
13	T3	백금 저항 온도계 3	31	T4	백금 저항 4
14	tcom	4 플래티넘 저항 공통 터미널	32	tcom	4 플래티넘 저항 공통 터미널
15	Gnd	+5V, -5V 전원 접지	33	Gnd	+5V, -5V 전원 접지
16	+5V	전원 입력	34	+5V	전원 입력
17	+15V	전원 입력	35	+15V	전원 입력
18	15VGND	+15V 전원 접지	36	15VGND	+15V 전원 접지
19	-5V	전원 입력	37	-5V	전원 입력
참고 : 백금 저항 모델은 PT1000입니다
