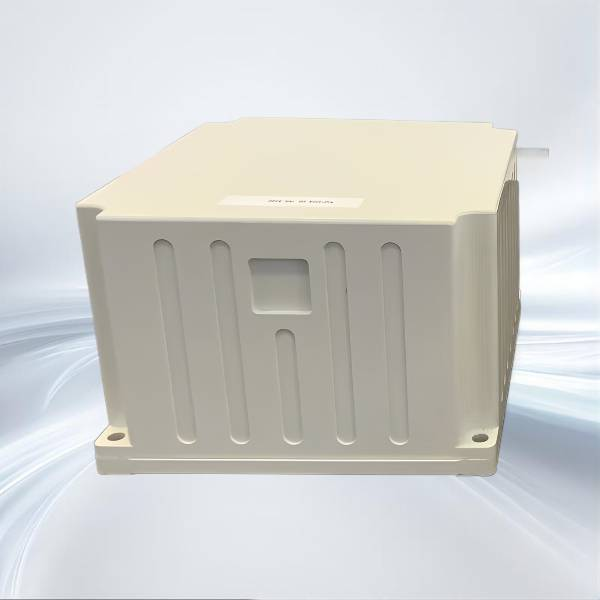

광섬유 자이로스코프 안개 가속도계 및 Gnss 항법 시스템
광섬유 자이로스코프 통합 내비게이션 시스템 JIO-D300S는 비용 효율적인 폐쇄 루프 광섬유 자이로스코프, 가속도계 및 고급 GNSS 수신 보드를 기반으로 다중 센서 융합 및 내비게이션 솔루션 알고리즘 구현을 통해 중간 및 높은 요구 사항을 충족합니다. -정밀 모바일 측정 시스템, 대형 UAV 등 응용 분야는 자세, 방향 및 위치 정보의 정확한 측정이 필요합니다. 광섬유 자이로 스코프 안개 가속도계 및 Gnss 내비게이션 시스템을 구입해 주셔서 감사합니다.
모델:JIO-D300S
문의 보내기 PDF 다운로드
제품 설명
광섬유 자이로스코프 안개 가속도계 및 Gnss 내비게이션 시스템 기능
광섬유 자이로스코프 통합 내비게이션 시스템 JIO-D300S는 비용 효율적인 폐쇄 루프 광섬유 자이로스코프, 가속도계 및 고급 GNSS 수신 보드를 기반으로 다중 센서 융합 및 내비게이션 솔루션 알고리즘 구현을 통해 중간 및 높은 요구 사항을 충족합니다. -정밀 모바일 측정 시스템, 대형 UAV 등 응용 분야는 자세, 방향 및 위치 정보의 정확한 측정이 필요합니다.
애플리케이션 시나리오
시스템에는 결합된 관성/위성 탐색 모드와 순수 관성 모드가 있습니다.
관성/위성 통합항법 모드에서 GNSS 수신기가 수신할 수 있는 위성은 복합항법을 위한 위성위치정보; 단시간에 미터 수준의 포지셔닝 정확도로 신호 속도 태도를 잃은 후 관성 솔루션 위치를 출력합니다.
순수 관성 모드가 시작된 후 정확한 자세 측정 기능이 있으며 피치 롤링 및 헤딩을 출력할 수 있으며 순수 관성은 정적으로 북쪽을 찾을 수 있습니다.
JIOPTICS의 광섬유 자이로스코프 설치는 통합 유연성의 용이함을 제공하고 신속한 프로토타이핑을 위한 개발자 툴킷은 사양 요구 사항을 충족할 뿐만 아니라 최종 사용자의 요구를 충족하는 고품질 성능을 제공합니다.
관성/위성 통합항법 모드에서 GNSS 수신기가 수신할 수 있는 위성은 복합항법을 위한 위성위치정보; 단시간에 미터 수준의 포지셔닝 정확도로 신호 속도 태도를 잃은 후 관성 솔루션 위치를 출력합니다.
순수 관성 모드가 시작된 후 정확한 자세 측정 기능이 있으며 피치 롤링 및 헤딩을 출력할 수 있으며 순수 관성은 정적으로 북쪽을 찾을 수 있습니다.
JIOPTICS의 광섬유 자이로스코프 설치는 통합 유연성의 용이함을 제공하고 신속한 프로토타이핑을 위한 개발자 툴킷은 사양 요구 사항을 충족할 뿐만 아니라 최종 사용자의 요구를 충족하는 고품질 성능을 제공합니다.
우리의 서비스
JIOPTICS는 전문적이고 효율적인 팀입니다. OEM/ODM 서비스를 제공하고 전용 광섬유 자이로 스코프를 사용자 정의하려면 당사에 문의하십시오.
제품 특징
- 최대 센티미터 수준의 위치 정확도
- 자세 측정 오차 0.01° 이상
- 작동 온도 범위: -40~60º
- 진동환경 : 20~2000Hz, 3.03g
- 풍부한 인터페이스 유형, RS232, RS422, CAN 및 기타 표준 인터페이스 지원
- 최대 30000h의 고장 간 평균 시간
- 자세 측정 오차 0.01° 이상
- 작동 온도 범위: -40~60º
- 진동환경 : 20~2000Hz, 3.03g
- 풍부한 인터페이스 유형, RS232, RS422, CAN 및 기타 표준 인터페이스 지원
- 최대 30000h의 고장 간 평균 시간
전기적 특성
- 전원 공급 장치: 넓은 전압 입력 12~36V
- 정격 전력: 24W(최대)
- 정격 전력: 24W(최대)
기계적 치수
기술적인 매개변수
| 모수 |
속성 |
일반적인 값 |
단위 |
| 위치 정확도 |
단일 지점(RMS) |
1.2 |
m |
| RTKï¼RMSï¼ |
2cm 1ppm |
|
|
| 사후 처리(RMS) |
1cm 1ppm |
|
|
| 잠금 정확도 손실(CEP) |
2nmâ |
|
|
| 헤딩(RMS) |
결합 정확도 |
0.1° |
º |
| 사후 처리 |
0.01 |
º |
|
| 잠금 유지 정확도 손실 |
0.02â |
º |
|
| 북쪽 탐색 정확도 |
0.2⢠|
º초 |
|
| 태도(RMS) |
결합 정확도 |
0.01 |
º |
| 사후 처리 |
0.006 |
º |
|
| 잠금 유지 정확도 손실 |
0.02â |
º |
|
| 수평 속도 정확도(RMS) |
|
0.05 |
m/s |
| 타이밍 정확도 |
|
20 |
NS |
| 데이터 출력 주파수 |
|
200파운드 |
Hz |
| 자이로 |
범위 |
300 |
º/초 |
| 제로 바이어스 안정성 |
0.02⤠|
º/시 |
|
| 스케일 팩터 |
50 |
ppm |
|
| 코너 랜덤 워크 |
0.005 |
º/시간 |
|
| 가속도계 |
범위 |
16 |
g |
|
|
제로 바이어스 안정성 |
50¤ |
μg |
| 스케일 팩터 |
50 |
ppm |
|
| 속도 랜덤 워크 |
0.01 |
m/s/â시간 |
속도 랜덤 워크
| 모수 |
속성 |
참조 |
단위 |
| 물리적 크기 |
크기 |
176.8×188.8×117 |
mm3 |
| 무게 |
|
킬로그램 |
|
| 전기적 특성 |
정격 전압 |
12~36 |
V |
| 정격 전력 |
24(정상 상태) |
W |
|
| 메모리 |
예약된 |
|
|
| 환경 지표 |
작동 온도 |
-40~60 |
℃ |
| 보관 온도 |
-45~ 70 |
℃ |
|
| 무작위 진동 |
3.03 ~20~2000Hz ~ ~ |
g |
|
| MTBF |
30000 |
h |
|
| 인터페이스 기능 |
|
PPS, EVENT, RS232, RS422, CAN(옵션) |
|
|
|
네트워크 포트(예약됨), 안테나 포트, 휠 속도 센서 포트 |
|
|
| 메모: â 정렬이 유효하고 60분 동안 잠금이 해제됩니다. â¡차량 상태, 조작이 필요합니다. â¢두 위치 정렬, 15분 정렬, 두 위치 사이의 차이가 90도보다 큽니다. ⣠단일 출력 200Hz; 평균 10초. |
|||
