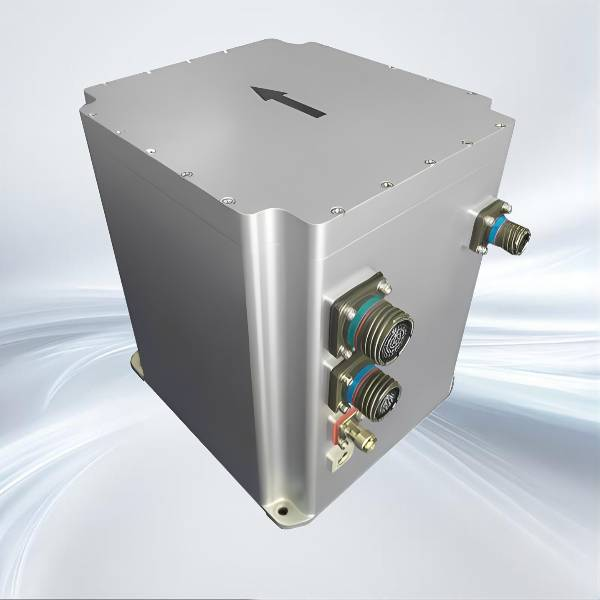

광섬유 자이로스코프 안개 위성 통합 내비게이션 시스템

JIO-F100S 광섬유 통합 내비게이션 시스템은 고정밀 폐루프 광섬유 자이로 스코프, 석영 플렉서블 가속도계 및 고급 GNSS 수신 보드로 구성되어 다중 센서 융합 및 안내를 통해 항공 계산 알고리즘을 구현하여 고정밀 제공 고정밀 측정 및 제어 요구 사항을 충족하기 위해 외부 세계 정보에 대한 탐색 자세, 속도 및 위치 정보. 광섬유 자이로 스코프 안개 위성 통합 내비게이션 시스템을 구입해 주셔서 감사합니다.

모델:JIO-F100S

문의 보내기 PDF 다운로드

제품 설명

광섬유 자이로스코프 안개 위성 통합 내비게이션 시스템 기능

JIO-F100S 광섬유 통합 내비게이션 시스템은 고정밀 폐루프 광섬유 자이로 스코프, 석영 플렉서블 가속도계 및 고급 GNSS 수신 보드로 구성되어 다중 센서 융합 및 안내를 통해 항공 계산 알고리즘을 구현하여 고정밀 제공 고정밀 측정 및 제어 요구 사항을 충족하기 위해 외부 세계 정보에 대한 탐색 자세, 속도 및 위치 정보.

JIOPTICS의 광섬유 자이로스코프 설치는 통합 유연성의 용이함을 제공하고 신속한 프로토타이핑을 위한 개발자 툴킷은 사양 요구 사항을 충족할 뿐만 아니라 최종 사용자의 요구를 충족하는 고품질 성능을 제공합니다.

우리의 서비스

JIOPTICS는 전문적이고 효율적인 팀입니다. OEM/ODM 서비스를 제공하고 전용 광섬유 자이로 스코프를 사용자 정의하려면 당사에 문의하십시오.

제품 특징

- 0.8nmile/h 항법 등급 정확도
- 다중 모드 선택, 차량 모드/비행기 모드
- 정적 초기 정렬 3분 / 진탕 베이스 초기 정렬 8분
- 고장 자가진단
- 풍부한 인터페이스, RS232, RS422, CAN 및 기타 표준 인터페이스 지원
- 높은 신뢰성

애플리케이션 시나리오

-광산지역 지능형 굴착시스템
- 대형 UAV를 위한 기본 관성 항법
- 해양 나침반
- 자주포 방향
- 차량 위치 및 방향
- 고정밀 모바일 측정
- 고정밀 및 안정적인 플랫폼

전기적 특성

-Delectrical 전력 공급: 24V DC (전형 가치)
-리제 전력: 1.5W(최대값)
- 리플: 100mv(피크값)

전기적 특성

- 전원 공급 장치: 24~36V DC(일반)
- 정격 전력: 30W(최대)

기계적 치수

기술적인 매개변수

속성	모수	색인
포지션 홀드	주행 거리계 콤보	0.001D (D는 마일리지)
	GNSS 조합	1.2m
	순수한 관성	0.8nmile/h
태도 정확도	초기 정렬	0.003°
	자세 유지 (GNSS 비활성화됨, 순수 관성)	0.002°/10분 RMS
	과도 전력	100W(
방향 정확도	이기적인 북쪽	0.05°×sec(Lati), 여기서 Lati는 위도(RMS)를 의미합니다.
방향 정확도	헤딩 홀드 (GNSS 비활성화됨, 순수 관성)	0.003°/10분 RMS
속도 정확도	속도 유지 (GNSS 비활성화됨, 순수 관성)	0.3m/s/10분 RMS
광섬유 자이로	측정 범위	±400°/s
광섬유 자이로	제로 바이어스 안정성	0.01°/h
석영 플렉시블 가속도계	측정 범위	±20g
석영 플렉시블 가속도계	제로 바이어스 안정성	≤20µg(10초 평균)
통신 인터페이스	RS232	1 채널(전송 속도 9.6kbps~921.6kbps, 기본 115.2kbps 주파수 최대 1000Hz, 기본 200Hz)
	RS422	6채널(전송속도 9.6kbps~921.6kbps, 기본 115.2Kbps 주파수 최대 1000Hz, 기본 200Hz)
구조적 특성	크기	199mm × 180mm × 219.5mm(L×W×H)
구조적 특성	무게	관성 항법 장치 1세트는 8.0kg 이하(항공용 옵션은 6.5kg 이하)
사용 환경	보관 온도	-40~65~
사용 환경	상대 습도	≤80%
