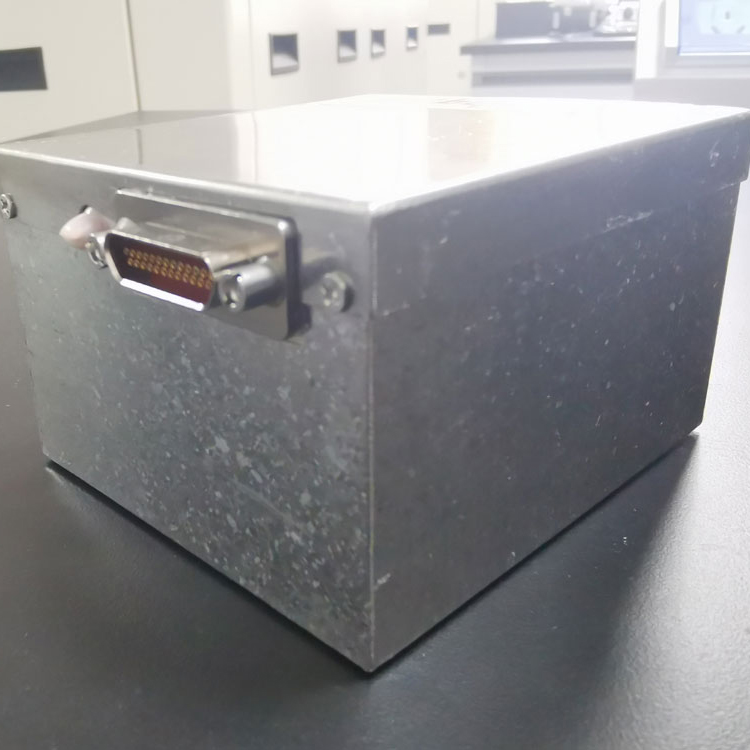

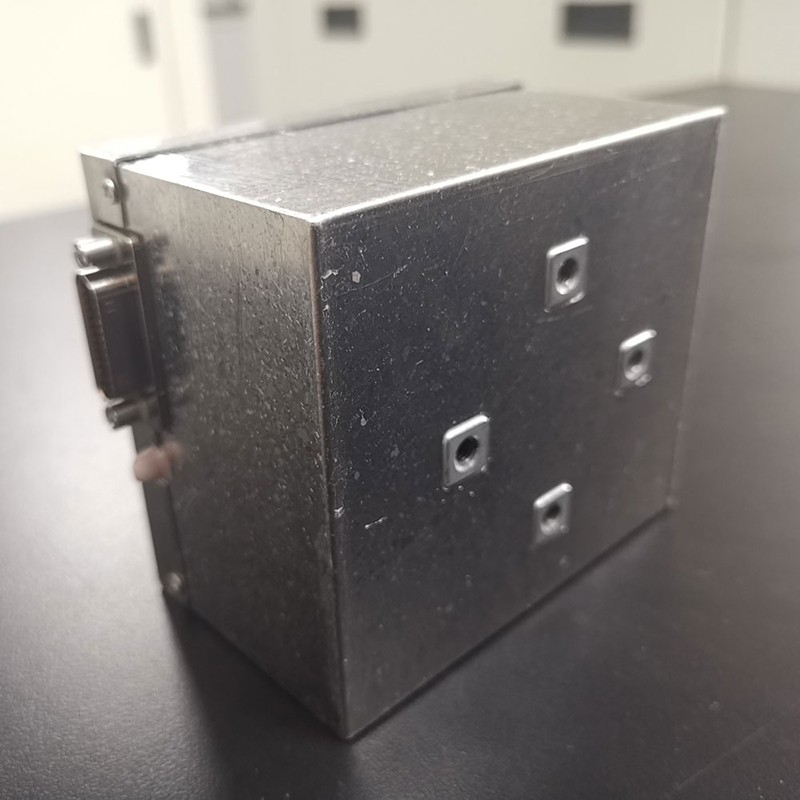

링 레이저 자이로 스코프 -JIO70

링 레이저 자이로 스코프 -JIO70은 회사에서 생산 한 고정밀 디지털 이중 주파수 기계 흔들림 레이저 자이로입니다. 정밀도, 간단한 전원 공급 장치, 높은 통합 및 디지털 출력의 장점이 있습니다. 민감한 축 주위의 캐리어 파의 각도 운동을 측정하고 두 개의 사분면 정사각형 파를 출력 할 수 있습니다. 포지셔닝/내비게이션, 감시/정찰, 화재 제어 및 미사일 및 항공 모함 로켓, 항공기, 무인 항공 차량, 선박, 선박, 장갑차 및 기타 분야의 통합에 널리 사용될 수 있습니다.

모델:JIO70-RLG

문의 보내기

제품 설명

링 레이저 자이로 스코프 -JIO70은 A, B 및 C 모델로 제공되어 다양한 요구를 충족시킵니다.

기능

민감한 축 주위의 회전 각도를 측정하고 두 개의 직교 제곱파를 출력하십시오.

성능

Jio50- 타입 레이저 자이로 스코프가 표 1에 나와 있습니다
표 1 자이로의 주요 기술 지표

일련 번호	매개 변수	단위	A 등급	등급 B.	등급 c	주목
1	제로 바이어스	°/h	≤0.5			/
2	편향 안정성	°/h	≤0.3 %	≤0.5 %	≤0.8 %	100S, 1C
3	제로 바이어스 반복성	°/h	≤0.3 %	≤0.5 %	≤0.8 %	1s
4	랜덤 워크 계수	°/h 1/2	≤0.5 ‰	≤0.7 ‰	≤1.5 ‰	/
5	스케일 팩터	"/맥박	2.568
6	스케일 팩터 비선형 성	ppm	≤3			/
7	척도 요인 반복성	ppm	≤3			1s
8	자기 감도	°/(H · GS)	≤2 ‰			/
9	최대 입력 각도 속도	°/s	≥ ± 400			/
1 0	시작 시간	s	≤10

환경 적응성

a) 작업 온도 : -40 ~ ~ + 65 ℃
b) 저장 온도 : -45 ~ ~ + 85 ℃
c) 진동 : 총 9.6g;
D) 충격 : 30g/11ms (반 사인) 또는 75g/6ms (반 사인);
e) 저압 : 해발 5000m.

주파수 (HZ)	10	100	200	300	400	500	800	2000
전력 스펙트럼 밀도 (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6dB

전원 공급 장치 및 전기 인터페이스

a) 전원 공급 장치
유형 : ± 5V, +15V
요구 사항 : +5V- 현재 180ma, 안정성 ± 50MV, 잔물결 <50MV
-5V- 전류 60MA, 안정성 ± 50MV, 리플 <50MV
+15V- 전류 240MA, 안정성 ± 100mV, 리플 <100MV
b) 전력 소비 : <6W
C) 전기 인터페이스 유형 : J30J-25ZKP
d) 인터페이스 정의 : 전기 인터페이스 핀의 정의는 표 2에 나와 있습니다.

표 2 전기 인터페이스 정의 테이블

핀 번호	정의	주목
1	+15V	전원 입력
2	+15VGND	+15V 전원 접지
3	NC	널
4	Gnd	+5V, -5V 전원 접지
5	NC	널
6	+5V	전원 입력
7	-5V	전원 입력
8	팔월	제곱파 출력 신호 1 (TTL 레벨)
9	합	제곱파 출력 신호 2 (TTL 레벨)
10	TMP3	백금 저항 온도계 3
11	tcoma	3 플래티넘 저항 공통 터미널
12	TMP1	백금 저항 1
13	TMP2	백금 저항 2
14	+15V	전원 입력
15	+15VGND	+15V 전원 접지
16	NC	널
17	Gnd	+5V, -5V 전원 접지
18	NC	널
19	+5V	전원 입력
20	-5V	전원 입력
스물 하나	팔월	제곱파 출력 신호 1 (TTL 레벨)
스물 두 번째	합	제곱파 출력 신호 2 (TTL 레벨)
스물 셋	Gnd	+5V, -5V 전원 접지
24	NC	회전하는 상단
25	NC	회전하는 상단
백금 저항기 1, 2 및 3의 모델은 PT1000입니다.
