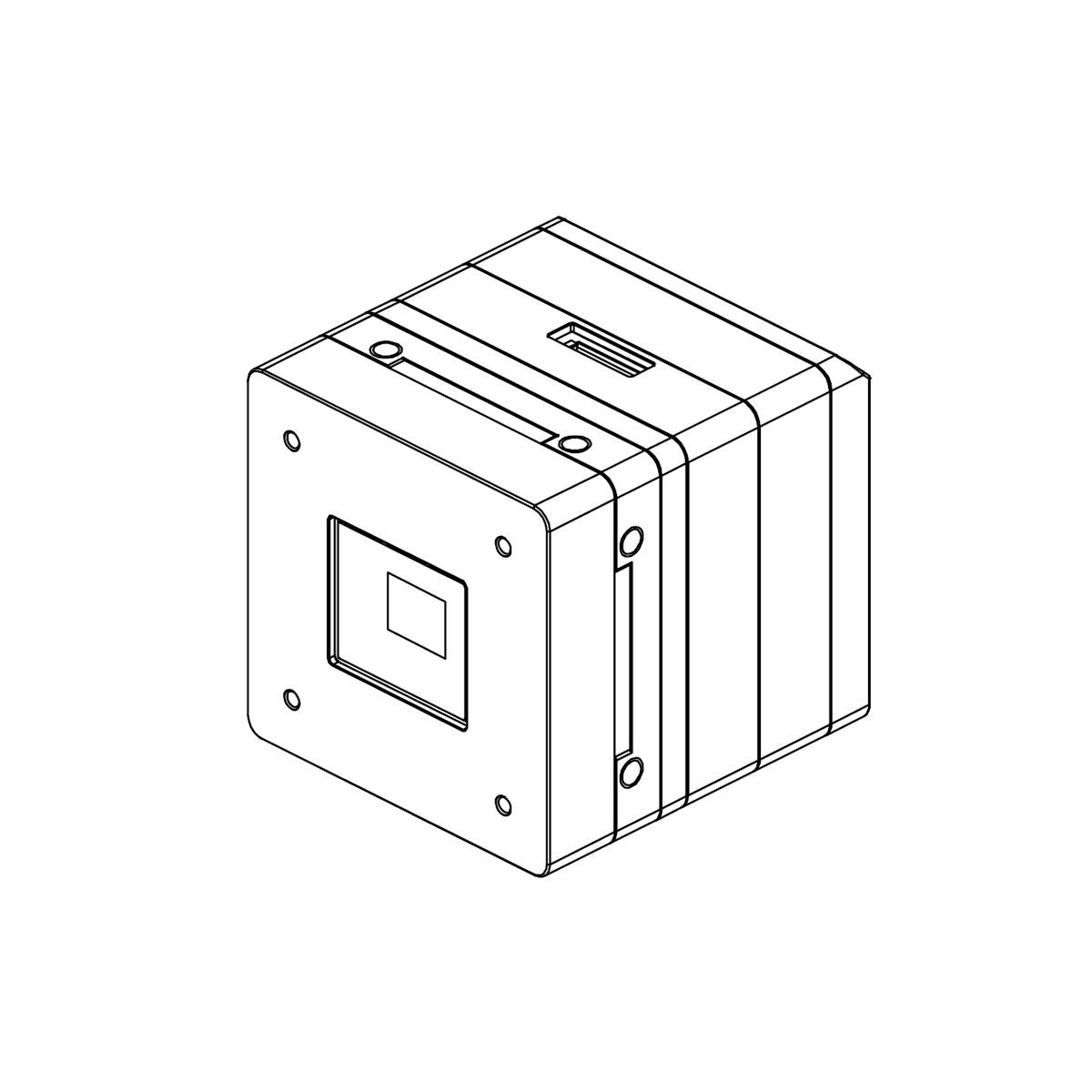

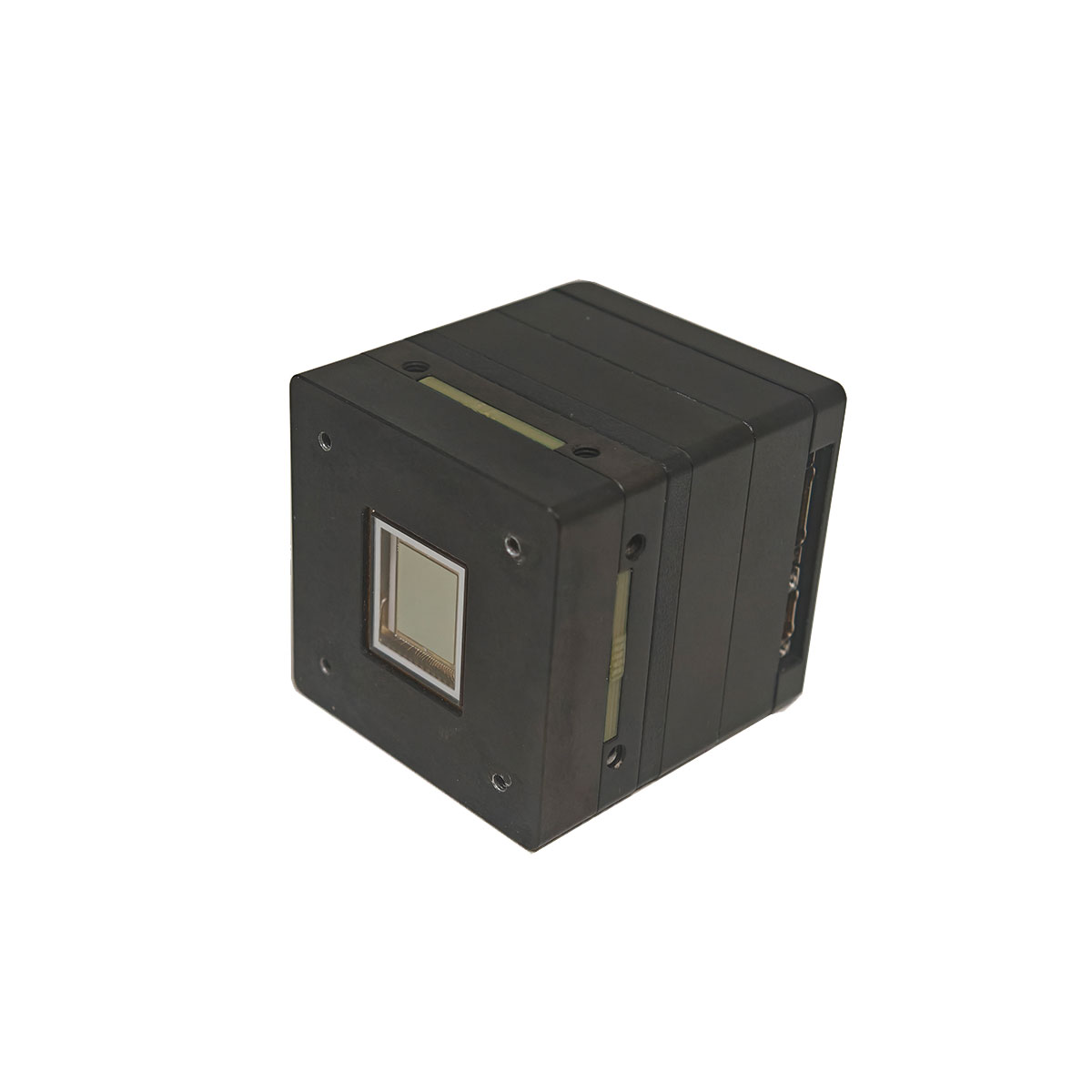

미니 640×512 SWIR InGaAs 카메라
STA-G640SW-IGA 미니형 적외선 이미징 모듈은 640×512 SW 적외선 감지기를 기반으로 하며 대부분의 유사한 유형의 IR 감지기와 호환됩니다. 적외선을 시각화된 이미지로 변환할 수 있습니다. 풍부한 기능과 인터페이스, 컴팩트한 크기, 낮은 전력 소비로 인해 시스템 통합 및 2차 개발에 쉽게 사용할 수 있습니다. 보안 및 감시, 국경 순찰, UAV 탑재 및 R&D 등 다양한 애플리케이션에 활용됩니다.
문의 보내기
제품 설명
주요 기능 및 사양은 아래와 같습니다.
| 모델 | STA-G640SW-IGA |
| 이미지 해상도 | 640×512 |
| 피치 크기 | 15um |
| 스펙트럼 범위 | 0.8~1.7μm |
| 치수 | 40mm×40mm×43.1mm |
| 무게 | ≤ 0.3Kg |
| 이미지 출력의 프레임 속도 | 50Hz(기본값) |
| 비디오 출력 인터페이스 | Camera Link/SDI(디지털), 기타 사용자 정의 가능 |
| 이미지 출력 유형 | 8비트(기본값) 또는 14비트 선택 가능 |
| 전력 소비 | 5W 이하(정상 상태) |
| 이미지 극성 | 흰색 핫/블랙 핫/유사 색상 |
| 디지털 디테일 향상 | |
| 이미지 대비 향상 | |
| 이미지 필터링 및 노이즈 제거 | |
| 이미지 통합 | 적분시간 자동/수동 수정 |
| 내부 동기화 또는 외부 동기화 | |
| 단일 및 2점 NUC, 보정 매개변수 고정 가능 | |
| 자동/수동 데드픽셀 교체 | |
| Gray Level Gradient, Stripe Target, Checkerboard 등의 테스트 이미지 제공 | |
| 이미지 롤오버, 미러링, 정지 및 디지털 줌 | |
| 십자선 오버레이/제거 | |
| 작동 온도 | -40~+60℃ |
| 보관 온도 | -55~+70℃ |
| 습기 | 0%~80%RH |
| 인터페이스 및 전원 공급 장치 | |
| 디지털 비디오 출력 | CameraLink@8bit/CameraLink@14bit, SDI |
| SDI 비디오 출력 | 720P@50Hz, 유효 디스플레이 해상도 640×512. |
| 통신 인터페이스 | RS422 |
| 외부 동기화 | RS422 |
| 전원공급장치 | 12V DC(공칭) |
참고: SWIR 카메라는 사용자 정의할 수 있습니다. 매개변수 조정이 필요한 경우 Jioptics 팀에 문의하세요.
특징
이미지 출력 게이팅
이미지 출력 게이팅
이 모듈은 실시간 IR 이미지 및 테스트 이미지에 대한 온라인 게이팅 기능을 제공합니다. 아날로그 및 디지털 비디오 인터페이스는 이미지 출력 게이팅과 동시에 변경됩니다. 이 기능은 사용자 정의도 가능합니다.

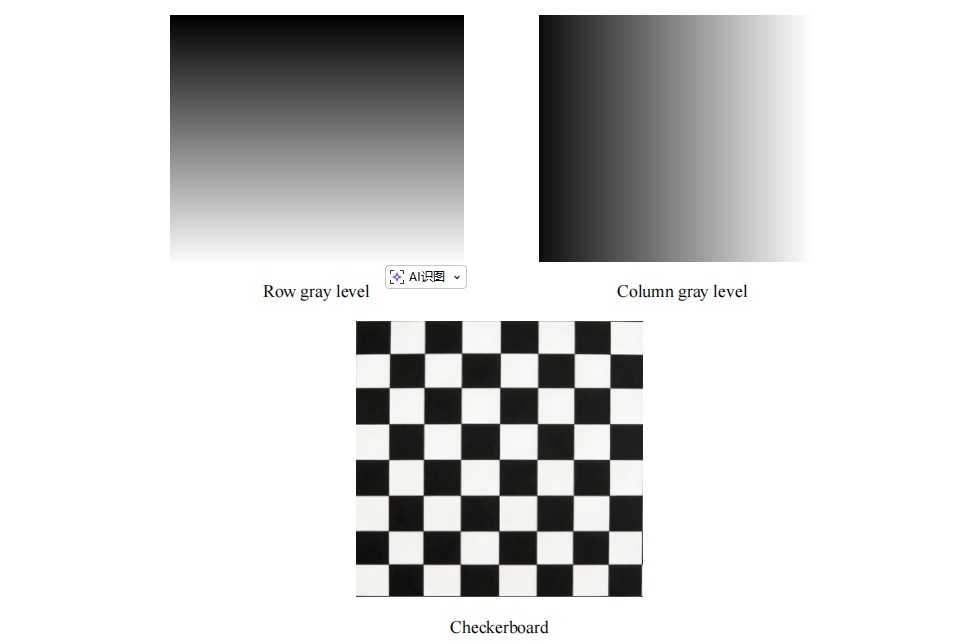

테스트 이미지에는 행 회색 레벨과 동적 맵, 열 회색 레벨과 동적 맵, 행 5 정사각형 타겟과 동적 맵, 열 5 정사각형 타겟과 동적 맵, 체커보드 등 7가지 유형이 있습니다.
전기 인터페이스
커넥터 정의
커넥터 정의
커넥터 정의 및 배선 지침은 아래와 같습니다.
1) 유형 이름: J63A-2F2-025-231-TH, 일치하는 커넥터: J63A-212-025-161-JC1. 정의는 아래와 같습니다.
1) 유형 이름: J63A-2F2-025-231-TH, 일치하는 커넥터: J63A-212-025-161-JC1. 정의는 아래와 같습니다.
| 핀 | 신호 | 지침 | 주목 |
| 1 | 접지 |
|
접지 |
| 13 | 접지 | ||
| 25 | 접지 | ||
| 8 | CL_X3_P | 트위스트 페어 | 카메라 링크 채널 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | 트위스트 페어 | 카메라 링크 CLK |
| 21 | CL_XCLK_N | ||
| 10 | CL_X2_P | 트위스트 페어 | 카메라 링크 채널 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | 트위스트 페어 | 카메라 링크 채널 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | 트위스트 페어 | 카메라 링크 채널 0 |
| 24 | CL_X0_N | ||
| 2 | NC | NC |
|
| 14 | NC | NC |
|
| 3 | NC | NC |
|
| 15 | NC | NC |
|
| 4 | NC | NC |
|
| 16 | NC | NC |
|
| 5 | NC | NC |
|
| 17 | NC | NC |
|
| 6 | NC | NC |
|
| 18 | NC | NC |
|
| 7 | NC | NC |
|
| 19 | NC | NC |
|
2) 유형 이름: J63A-2F2-015-231-TH, 일치하는 커넥터: J63A-212-015-161-JC1. 정의는 아래와 같습니다.
| 핀 | 신호 | 지침 | 주목 |
| 1 | PGND | 트위스트 페어 | PGND |
| 2 | PGND | ||
| 4 | 전원_ 12V | 파워+ | |
| 11 | 전원_ 12V | ||
| 9 | 예약 -PGND | 트위스트 페어 | 예약하다 |
| 10 | 예비 -POWER_ 12V | ||
| 3 | Esync_422출력+ | 트위스트 페어 | 외부 동기, 422 출력 |
| 12 | Esync_422출력- | ||
| 5 | Esync_422입력+ | 트위스트 페어 | 외부 동기화, 422 입력 |
| 14 | Esync_422입력- | ||
| 6 | RS422TXD- | 트위스트 페어 | IR RS422 출력 |
| 13 | RS422TXD+ | ||
| 8 | RS422 RXD- | 트위스트 페어 | IR RS422 입력 |
| 15 | RS422 RXD+ | ||
| 7 | 접지 | NC |
|
3)SDI 커넥터: PP5, 유형 이름: MMCX_KWHD. 정의는 아래와 같습니다.
| 핀 | 신호 | 주목 |
| 1 | SDI | 신호 |
| 2 , 3 , 4 , 5 | 아그드 | 접지 |

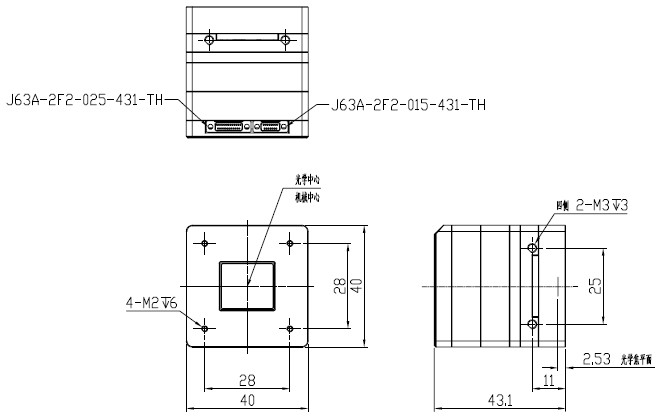

치수
카메라 포함
| SW 적외선 감지기 | 각 1개 |
| 외부 포트 보드 | 1개 |
| DB보드 | 1개 |
| 광고보드 | 1개 |
| 감지기 인터페이스 보드 | 1개 |
| 내부 연결 케이블 | 1세트 |
