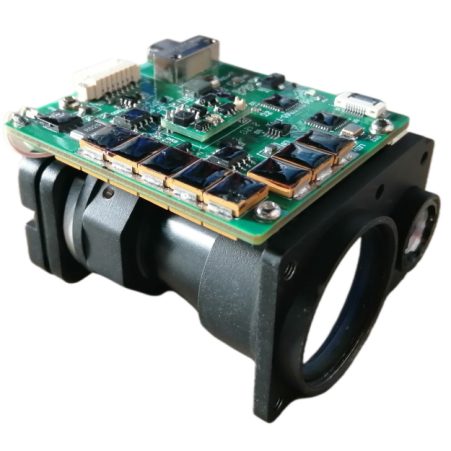

6km 레이저 레인지 파인더 모듈

목	기술 매개 변수
작업 파장	1.54μm ± 0.02μm
레인지 SCOE	30m ~ 6000m
물체	명확한 조건에서 가시성은 10km 이상이며 차량의 범위 거리 (2.3m x 2.3m 대상)는 6000m 이상입니다.
주요 기능	단일 범위 및 연속 범위
	3- 표적 범위 및 전면 및 후면 대상 표시
	자체 테스트 기능 (포함 : 현재 APD 온도, 고전압 값, 내부 전압, 맹인 영역 값)
	TTL 인터페이스로 수정하여 대기 웨이크 업 기능을 실현할 수 있습니다.
범위 정확도	± 2m
연속 범위의 주파수	0.5Hz-10Hz
정확도	≥98%
효과적인 명확한 조리개	25mm
평균 실패 (MNBF) 사이에 발사 된 레이저 펄스 수	≥1 × 106 회
전압	DC5V
작동 전력 소비	≤2W (@1Hz)
대기 전력 소비	≤0.5W
크기	50mm × 38mm × 75mm
무게	<104g
냉각 방법	전도 냉각
작업 온도	-40 6+65 ℃
저장 온도	-55 7+70 ℃

Jioptics Laser Ranging Module은 군사 또는 민사 장면 (무인 항공기, 광전 포드, 열 이미징 장비 등)에서 널리 사용됩니다. 가장 어려운 환경에서는 고성능과 높은 신뢰성이 중요한 역할을합니다.

전기 커넥터 모델 : J30J; 해당 플러그와 케이블은 당사자 B에서 제공해야합니다. 전기 인터페이스의 세부 정의는 다음과 같습니다.

Rangefinder와 호스트 컴퓨터 간의 데이터 전송에는 다음 내용이 포함됩니다.
제어 명령 : 시작, 연속 범위, 단일 범위, 쿼리 명령 등을 포함하여.
루프백 데이터 : 거리 정보, 주변 온도, 범위 파인더 상태 등을 포함하여 거리 측정 기계와 호스트 컴퓨터 간의 데이터 교환은 422 버스를 채택합니다. 특정 소프트웨어 통신 프로토콜은 다음과 같습니다.
커뮤니케이션 형식 : RS422 커뮤니케이션, 전송 속도 115200bps;
데이터 형식 : 8 비트 데이터, 1 개의 시작 비트, 1 스톱 비트, 패리티 확인 없음, 데이터는 헤더 바이트, 명령 부품, 데이터 길이, 매개 변수 부분, 체크 바이트로 구성됩니다.
통신 모드 : 메인 제어 및 거리 측정 기계는 마스터 슬레이브 통신 모드를 채택하고 마스터 컨트롤은 거리 측정 기계에 제어 명령을 보냅니다. 거리 측정 기계는 지침을 수신하고 실행합니다. 범위의 상태에서, 범위 파인더는 범위의 사이클에 따라 범위 파인더의 데이터와 상태를 상단 컴퓨터로 다시 보냅니다. 통신 형식 및 명령 내용은 다음 표에 나와 있습니다.

전송 메시지 형식은 다음과 같습니다.
