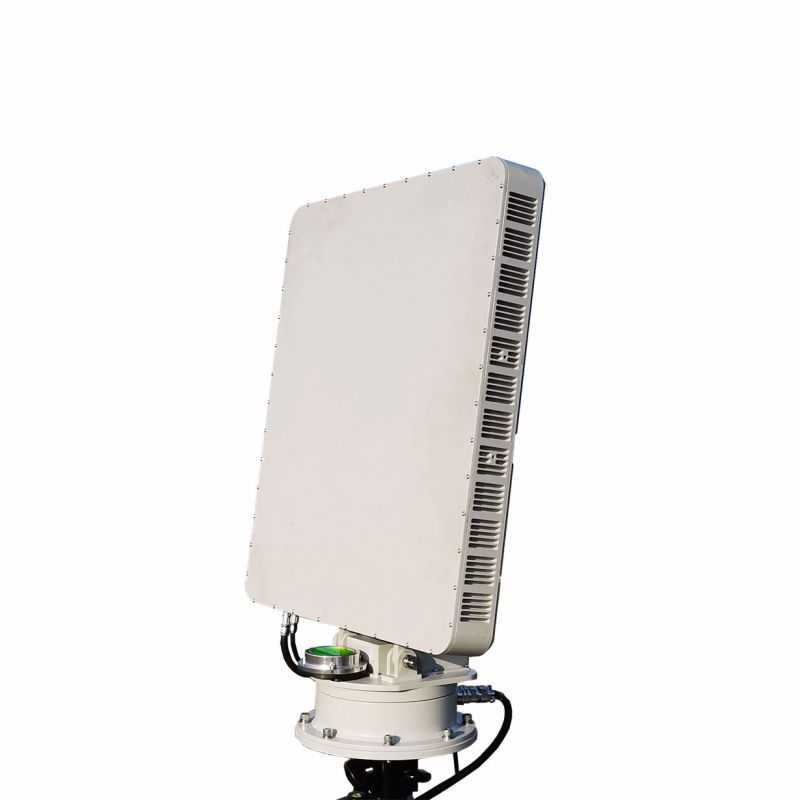

T10 시리즈 낮은 고도 UAV 감시 레이더 (AESA)
T10 시리즈 낮은 고도 UAV 감시 레이더 (AESA)는 주로 낮은 고도 및 지상 감시에 사용되며, 레이더는 디지털 빔 형성 기술, 낮은 동등한 전방 방사 전력 및 높은 검색 데이터 속도를 채택합니다. 레이더는 적응 형 클러 터 억제 기술과 조밀 한 대상 선행 추적 추적 기술을 채택하며, 혼란스러운 오 탐지 비율이 매우 낮으며 150 개 이상의 대상 및 출력 고정밀 위치 정보를 자동으로 추적하고 탐색 할 수 있습니다.
모델:AESA
문의 보내기
제품 설명
T10 시리즈 낮은 고도 UAV 감시 레이더 (AESA) 주요 기능
1. 3 좌표계, 방위각 범위 360 °, 피치 커버리지> 30 °;
2. 레이더 스캔 내에서 활성 대상의 좌표 및 속도 정보를 나타내는 기능으로
3. 대상 이동 궤적을 자동으로 나타내는 기능으로;
4. 어수선한 여과의 기능에 따라, 접지 혼란, 물 클러 터 및 기상 혼란은 효과적인 트랙을 설정하지 않습니다.
2. 레이더 스캔 내에서 활성 대상의 좌표 및 속도 정보를 나타내는 기능으로
3. 대상 이동 궤적을 자동으로 나타내는 기능으로;
4. 어수선한 여과의 기능에 따라, 접지 혼란, 물 클러 터 및 기상 혼란은 효과적인 트랙을 설정하지 않습니다.
제품 매개 변수
| 목 | 색인 | |||
| 모델 | Sta-t10a | STA-T10B | STA-T10C | STA-T10D |
| 레이더 유형 | 단계적 배열 레이더 | |||
| 작동 주파수 | X 대역 | |||
| 작동 주파수 | 10.4 ~ 10.6gh z | |||
| 주파수 호핑 수 | 4 | |||
| 피치 커버리지 범위 (피치 필드 각도) | -5 ~ 30 ° | |||
| 방위각 범위 (수평 필드 각도) | 360 ° | |||
| 각도 측정 정확도 : 방향 | 0.4 ° (RMS), 피치 : 0.4 ° (RMS) | |||
| 탐지 높이 | 800m | |||
| 탐지 거리 (Phantom 4) | ≥5km | ≥6km | ≥7km | ≥8km |
| 탐지 거리 (인사) | ≥8km | |||
| 감지 거리 (차량) | ≥10km | |||
| 맹인 | 25m | |||
| 안테나 속도 | 2S / RPM (180 ° / s) | |||
| 대상 수를 동시에 추적합니다 | ≥ 150 대상 | |||
| 범위 정확도 | 5m (RMS) | |||
| 검출 방사형 속도 범위 | 1 ~ 100m / s | |||
| 환경 적응성 | -40 ~ + 55 ℃ | |||
| 작동하는 습도 | > 60% | |||
| 통신 인터페이스 | 기가비트 이더넷 | |||
| 보호 수준 | IP65 | |||
| 전력 소비 | 200W | |||
| 호스트 크기 (서보 제외) | 580 * 500 * 75mm | |||
| 무게 | 20kg | |||
| 바람 저항 | 그것은 6 번의 힘 아래 날씨에 정상적으로 작동합니다. | |||
