3km 안구 안전 레이저 거리 측정기 모듈

3km 눈 안전 거리 측정 모듈은 주로 레이저 모듈, 수신 안테나, 감지 부품, 하드웨어 회로 기판, 주요 구조 등으로 구성됩니다.

성능 매개변수

설명 메모:

1)NATO 대상 규모2.3m×2.3m, 인간 표적 크기 0.5m×1.7m, UAV 표적 크기 0.3m×0.3m, 반사율 30%; 가시성 ≥25km, 일반적인 목표 반사율 ≥80%.

고객 인터페이스

전기적 인터페이스

전기 인터페이스 요구 사항은 다음과 같습니다.

아) 전원 전압: 4.5V~16V;

b) 대기 전력 소비: 0.6W 이하;

c) 평균 전력 소비: 1.5W@1Hz 이하;

d) 최대 전력 소비: 7W@12V 이하;

e) 인터페이스 정의: 커넥터 모델: 장강 커넥터: A1257WR-S-6P, 거리 측정기 끝의 전원 공급 장치 및 통신 포트의 핀 정의는 표 1에 나와 있습니다.

거리 측정기용 전원 공급 장치 및 통신 포트 핀 정의

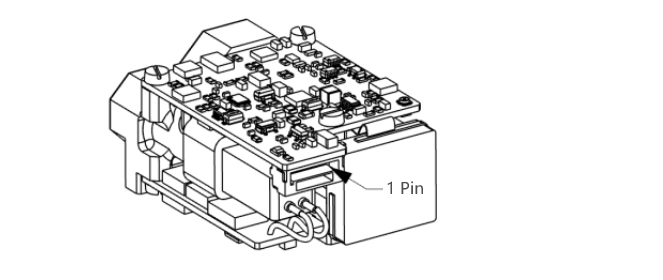

핀 1 개략도

기계적 인터페이스

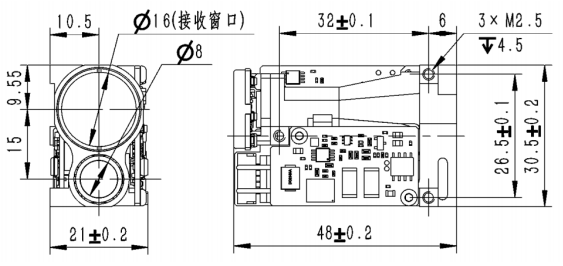

거리 측정 모듈의 외부 치수와 사용자 설치 인터페이스는 아래 그림과 같습니다.

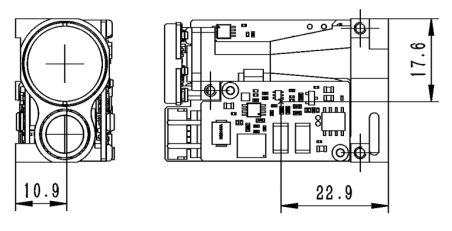

질량중심은 아래와 같습니다.

라이트 윈도우 사용법 제안

재료 선택

라이트 윈도우 소재

광학 유리 H-K9L이 광창 재료로 선택되었습니다. H-K9L은 가장 일반적인 무색 광학 유리로 300nm~2100nm의 레이저 범위에 적합합니다. 그것은 높은 비용 성능과 우수한 물리적 특성을 가지고 있습니다.

처리 요구 사항

라이트 윈도우의 웨지 각도 허용 오차는 가능한 작아야 합니다. 웨지 각도 공차는 3'(공차 등급 7 이하)보다 작거나 같아야 합니다.

라이트 윈도우의 광학 표면은 최대한 매끄러워야 하며 윤곽 산술 평균 편차(Ra)는 0.012를 권장합니다.

추천 사용

라이트 윈도우 코팅 제안

1535nm 레이저 거리 측정기의 광학 창은 ≥99%의 투과율로 1525nm~1545nm 범위의 반사 방지 필름으로 코팅하는 것이 좋습니다. 제품의 특정 사용 환경에 따라 광학창 외부 표면에 소수성 필름이나 하드 필름과 같은 다른 보호 필름을 선택할 수 있습니다. 다른 지표는 투과율이 97% 이상인 GJB2485-95를 나타냅니다.

라이트 윈도우의 형태 및 용도 제안

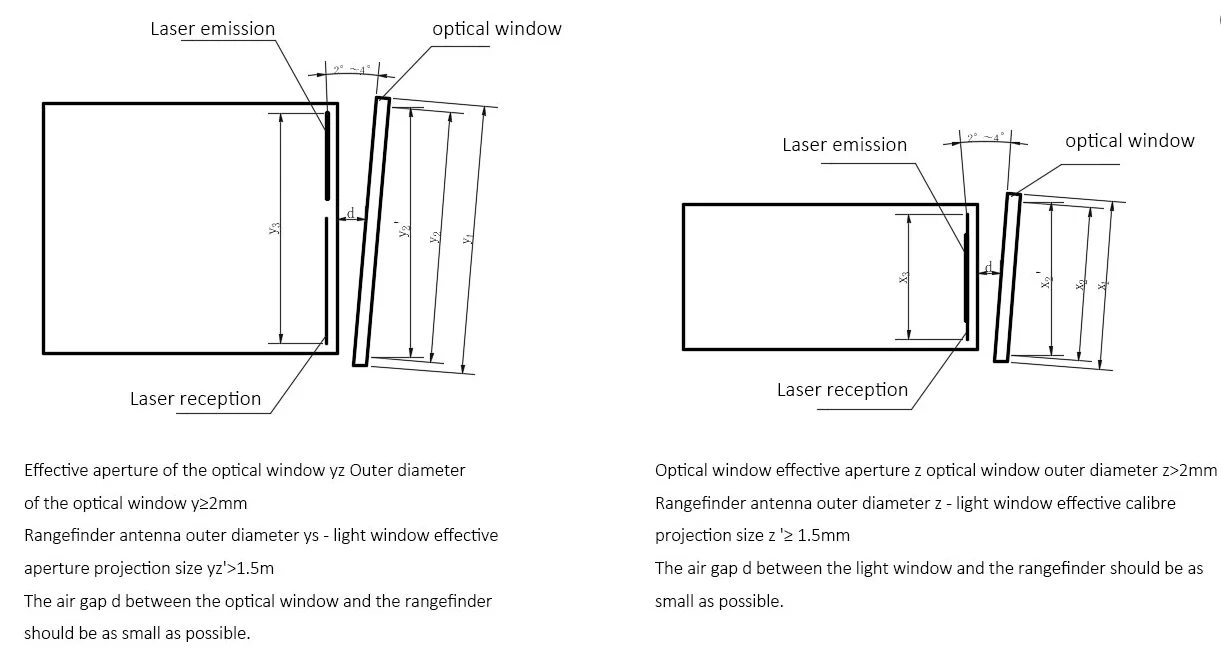

광학창의 유효 조리개는 제품에 따라 다릅니다. 외부 치수는 광학 창의 유효 조리개-외경 ≥ 2mm, 거리 측정기 안테나의 외부 직경-광학 창의 유효 조리개의 투영 크기 ≥ 1.5mm를 보장해야 합니다. 개략도는 아래 그림에 나와 있습니다. 광학창이 레이저를 흡수하므로 광학창 자체의 두께는 외형치수를 기준으로 2~4mm 이내로 조절하는 것이 좋습니다.

광창은 투과율이 높기 때문에 방출 광축과 광창의 법선 축 사이의 축 편차를 2°~4° 이내로 제어하는 ​​것이 좋습니다. 라이트 윈도우와 두 배럴의 위치에 대한 개략도는 아래 그림에 나와 있습니다. 동시에, 광창과 거리계 사이의 공기 간격은 가능한 한 작아야 합니다.
