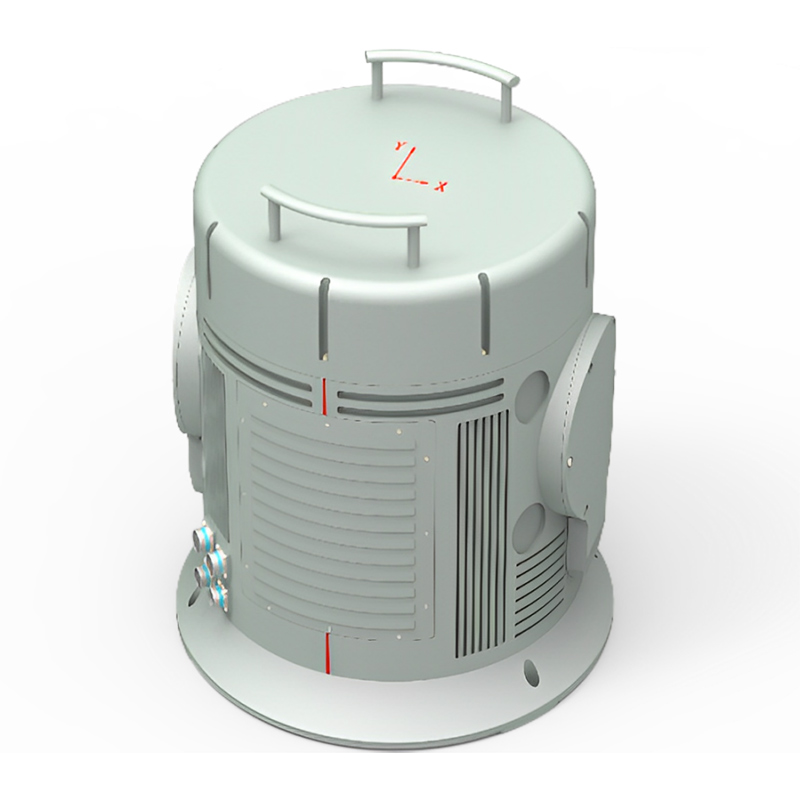

링 레이저 자이로스코프 2축 인덱싱 관성 항법 시스템

링 레이저 자이로스코프 2축 인덱싱 관성 항법 시스템-D90C는 링 레이저 자이로스코프와 석영 플렉시블 가속도계를 기반으로 하는 관성 항법 시스템입니다. 고도계, GNSS, 대기 속도계 및 기타 보조 장비와 결합할 수 있으며 항공 모함, 지상 운송인 및 속도, 위치 및 자세와 같은 기타 탐색 정보를 제공할 수 있습니다.

모델:JIO-D90C

문의 보내기 PDF 다운로드

제품 설명

링 레이저 자이로스코프 2축 인덱싱 관성 항법 시스템-D90C 소개

JIO-D90C는 링 레이저 자이로스코프와 석영 플렉서블 가속도계를 기반으로 하는 관성 항법 시스템입니다. 고도계, GNSS, 대기 속도 측정기 및 기타 보조 장비와 결합할 수 있으며 속도, 위치 및 태도와 같은 항공 모함, 지상 운송 업체 및 기타 항법 정보를 제공할 수 있습니다. 관성 항법 체계의 D90C 시리즈는 탱크, 모든 종류에서 널리 사용될 수 있습니다. 장갑차, 자주포, 로켓, 모든 종류의 무인 공중 차량, 항공기, 선박, 자동차, 고속철도, 무인 차량, 이동 위성 통신 시스템, 드릴링 및 기타 운반 플랫폼. 비행 제어, 자세 안정화, 무기 안정화 플랫폼, 포지셔닝 및 포지셔닝 등

기술적 기능들

오류 완화를 위한 2축 인덱싱 메커니즘
고정밀 링 레이저 자이로 및 석영 가속도계
정적 또는 이동 베이스 자체 정렬 옵션
전체 온도 범위에서 오류 매개변수 교정 및 보상
GNSS/Odometer/DVL용 다양한 입력 인터페이스 옵션
구성 가능한 탐색 모드
우수한 환경 적합성
군사 표준

일반적인 애플리케이션 시나리오

해저 차량 내비게이션
육상 차량의 포지셔닝 및 북쪽 찾기
이동 캐리어의 안정화 및 제어
까다로운 애플리케이션을 위한 자세 측정

시스템의 주요 기능

캐리어 위치, 방향, 자세 각도, 각속도 및 속도와 같은 정보를 실시간으로 출력하는 기능이 있습니다.
순수 관성 항법 및 INS/GNSS(Beidou 포함) 통합 항법과 같은 작동 모드가 있습니다.
외부 시간계 주파수 표준 장비에서 제공하는 위성 항법 정보를 수신하는 기능을 보유합니다.
지상 자체 정렬 기능이 있으며 공기 정렬 기능을 지원합니다.
전원 공급 자체 테스트, 주기적 자체 테스트, 상태 보고, 설치 오류 보상 및 비휘발성 저장과 같은 기능이 있습니다.

시스템 구성 및 치수

전체 시스템은 관성 항법 주 계기와 관성 항법 주 계기 브래킷의 두 부분으로 구성됩니다. 그 중 주 계기의 외부 치수는 다음과 같습니다.

시스템의 주요 기술 지표

시스템 정확도 시스템 정확도	순수 관성 항법/순수 관성 항법		2.0nmile/5d, 피크
	통합 내비게이션/GNSS 내비게이션		≤5m , 1Ï _
	헤딩 각도 /Heading		0.01°, RMS
	수평 자세(롤 및 피치) 수평 자세(롤		0.005°, RMS
	순수 관성 속도		1m/s, RMS
	GNSS 통합 내비게이션 속도		0. 1m/s, RMS
관성 장치 자이로 및 가속도계 매개변수 표시기	레이저 자이로스코프 _ 자이로스코프	범위/범위	± 6 00도/초
		바이어스 안정성	≤0.02 deg/h, 1Ï
		제로 바이어스 반복성 바이어스 반복성	≤0.02 deg/h, 1Ï
		스케일 팩터 비선형성	1ppm
	가속도계 가속도계	범위/범위	±15g_
		바이어스 안정성	≤10μg , 1Ï
		제로 바이어스 반복성 바이어스 반복성	≤10μg , 1Ï
		스케일 팩터 비선형성	15ppm
정렬 시간 정렬 시간	콜드 스타트		â¤ 10분
	재시작		~15분
	항공/기내 출발		10시간 이상
인터페이스 기능 인터페이스	공급 전압/전압		18~36VDC
	전력 소비		â¤ 40W @ 24VDC
	전기 인터페이스/전기		RS232 × 2 RS422 × 3 수 × 2 이더넷 × 1 1pps × 1
	데이터 업데이트 속도(구성 가능)		200Hz@115.2kbps _ _ _
사용 환경 환경	작동 온도		-40°C~ 65°C
	보관온도/보관온도		-55°C~ 85°C
	고도/고도 사용		20000m
	습기		95% (25°C)
	진동/진동		5g @ 20~2000Hz
	쇼크/쇼크		40g, 11ms, 1/2 사인
물리적 특성 물리적	치수/크기(LWH)		540 x 536mm _
	무게/무게		55kg
