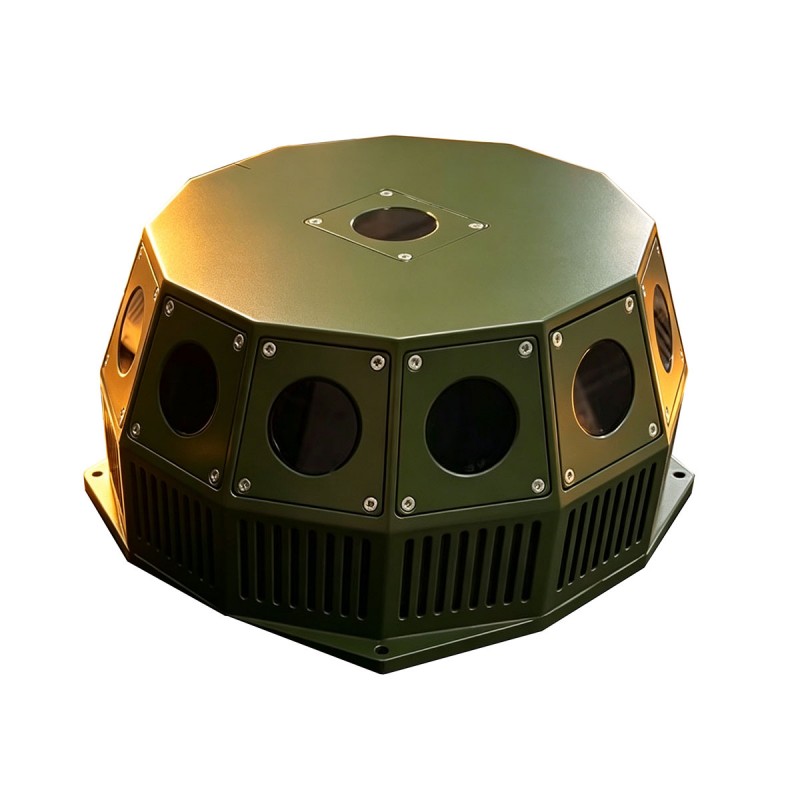

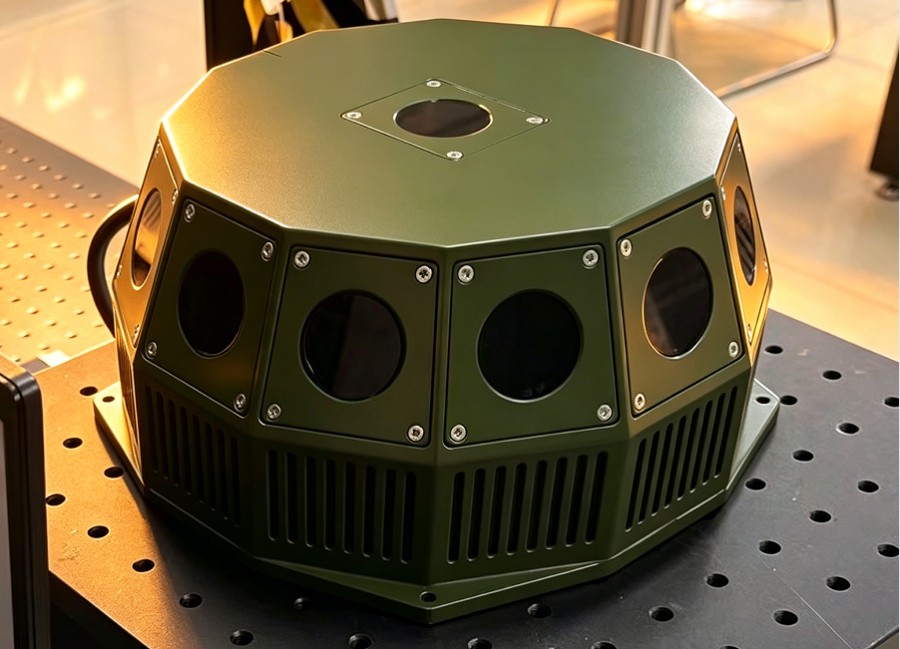

레이저 경고 시스템 LWS360DX
STA-LWS360DX 분산 레이저 경고 시스템은 레이저 경고 및 신호 디코딩 기능을 통합합니다. 13개의 감지 유닛을 갖추고 있어 360° 전체 방위각 감지가 가능합니다. 레이저 펄스 신호를 감지하면 시스템은 위협 방위각 정보를 실시간으로 출력합니다. 이는 음향 광학 경보를 발생시키거나 미끼 레이저를 구동하여 속임수 재밍을 위해 가로채는 코드 패턴을 복제할 수 있습니다.
검출 파장:900-1700nm
탐지 범위:≥5km
감지 시야: 방위각: 360°, 피치: -15° ~ 90°
문의 보내기
제품 설명
STA-LWS360DX 분산 레이저 경고 시스템에는 13개의 감지 장치가 장착되어 있어 방위각 360° 및 고도 -15°~90°의 시야가 확보되지 않는 범위를 실현합니다. 들어오는 외부 레이저 방사선 위협 신호를 실시간으로 인식, 감지 및 식별할 수 있습니다. 고정밀 디코더로 구축된 이 시스템은 최대 32비트의 코드 인식을 지원합니다. 고에너지 레이저와 협력하여 자율 각도기만 시스템을 형성하고, 들어오는 레이저 유도 무기를 반사하며 아군 목표물을 보호할 수 있습니다.
모듈식 아키텍처를 채택한 이 시스템은 편리한 설치, 시운전 및 유지 관리를 통해 컴팩트한 레이아웃과 높은 작동 신뢰성을 제공합니다. 지상 기반, 차량 탑재 및 선박 탑재 플랫폼과 호환되며 전투 임무에 따라 유연한 레이아웃을 허용하여 다양하고 복잡한 시나리오에서 레이저 위협 탐지, 조기 경보 및 광전자 대책 작업을 수행합니다.
모듈식 아키텍처를 채택한 이 시스템은 편리한 설치, 시운전 및 유지 관리를 통해 컴팩트한 레이아웃과 높은 작동 신뢰성을 제공합니다. 지상 기반, 차량 탑재 및 선박 탑재 플랫폼과 호환되며 전투 임무에 따라 유연한 레이아웃을 허용하여 다양하고 복잡한 시나리오에서 레이저 위협 탐지, 조기 경보 및 광전자 대책 작업을 수행합니다.
적용 시나리오:
a) 지상 기반/차량 탑재/선상 플랫폼: 위협 방위각을 포착하고 추적하기 위해 광전자 레이더를 안내하는 레이저 위협 경고 정보를 출력합니다.
b) b) 고에너지 레이저와 협력하여 자율 레이저 기만 시스템을 구축하고, 들어오는 레이저 유도 무기를 반사하며 아군 표적을 보호합니다.
b) b) 고에너지 레이저와 협력하여 자율 레이저 기만 시스템을 구축하고, 들어오는 레이저 유도 무기를 반사하며 아군 표적을 보호합니다.
주요 기술 매개변수
| 품목 | 지표 |
| 모델 | STA-LWS360DX |
| 감지기 유형 | InGaAs |
| 검출파장 | 0.9~1.7μm(필요에 따라 맞춤화 가능) |
| 정찰 대상 | 900-1700nm 범위 내의 모든 레이저 위협 |
| 감지 범위 | ≥5km(레이저가 강할수록 감지 거리가 더 멀고 그 반대도 마찬가지) |
| 레이저 감지 범위 | 방위각: 360° |
| 피치: -15° ~ 90° | |
| 각도 해상도 | 15° |
| 감지 감도 | ≥100μW/cm² |
| 응답 시간 | <10ms |
| 차단 반경 | ≥50m(상온 온화한 기상 조건, 목표 표시기 120mJ) |
| 식별 가능한 코드 비트의 최대 수 | 9:32비트(안정 조사) |
| 작업 모드 | 트리거된 경고 |
| 전반적인 차원 | 210mm×210mm×105mm |
| 무게 | 3kg 이하 |
| 작동 온도 | -40℃ ~ +55℃ |
| 보관온도 | -40℃ ~ +60℃ |
| 보호 수준 | IP66 |
| 진동 테스트 | 5 ~ 16Hz: 1.5mm; 16~60Hz: 1.5g |
| 충격시험 | 10g/11ms |
STA-LWS360DX 레이저 경고 시스템 제품 특징
•강력한 해독 기능과 고출력 레이저 장비가 결합되어 레이저 유도 폭탄을 속일 수 있습니다.
• PRF(펄스 반복 주파수) 감지
• 다중 동시 위협 탐지 및 추적
• 메모리에서 중요한 데이터를 삭제하려면 입력을 0으로 재설정하세요.
• 높은 MTBF 값
• O-레벨 유지보수 테스트 장비
•IP67 물 및 먼지 유입 보호
•염수분무시험 저항 800시간
• PRF(펄스 반복 주파수) 감지
• 다중 동시 위협 탐지 및 추적
• 메모리에서 중요한 데이터를 삭제하려면 입력을 0으로 재설정하세요.
• 높은 MTBF 값
• O-레벨 유지보수 테스트 장비
•IP67 물 및 먼지 유입 보호
•염수분무시험 저항 800시간

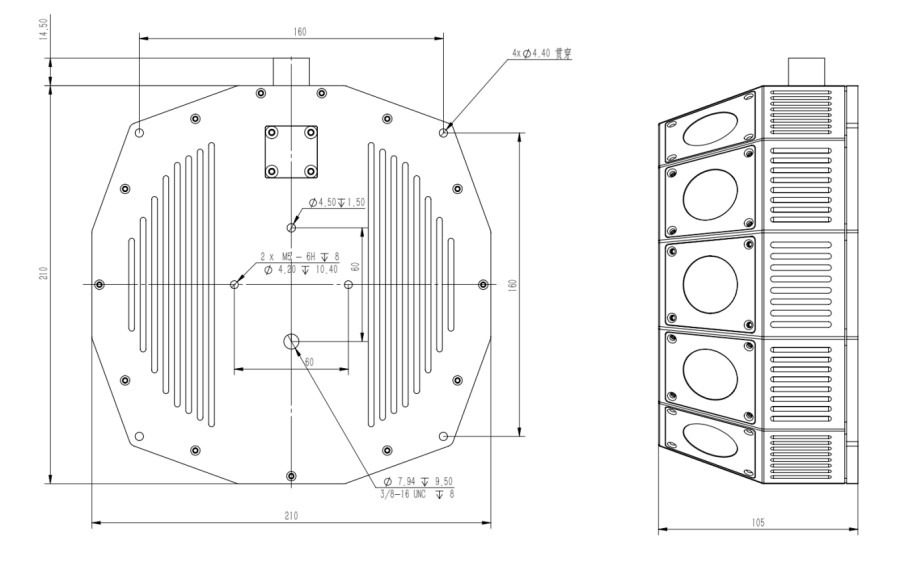

개요 구조 다이어그램
전원 공급 장치 및 통신 인터페이스
| 연속물 | 핀 정의 | 기능 | 주목 |
| 1 | 핀1 | T+ | 보라 |
| 2 | 핀2 | 티- | 주황색 |
| 3 | 핀3 | R+ | 노란색 |
| 4 | 핀4 | +24V | 파란색 |
| 5 | PIN5 | +24V | 회색 |
| 6 | PIN6 | 아르 자형- | 녹색 |
| 7 | PIN7 | 접지 | 하얀색 |
| 8 | PIN8 | 접지 | 갈색 |
| 9 | PIN9 | TTL | 빨간색 |
| 10 | 핀10 | 접지 | 검은색 |
참고 사항:자세한 제품 정보는 Jioptics 팀에 문의하세요.
