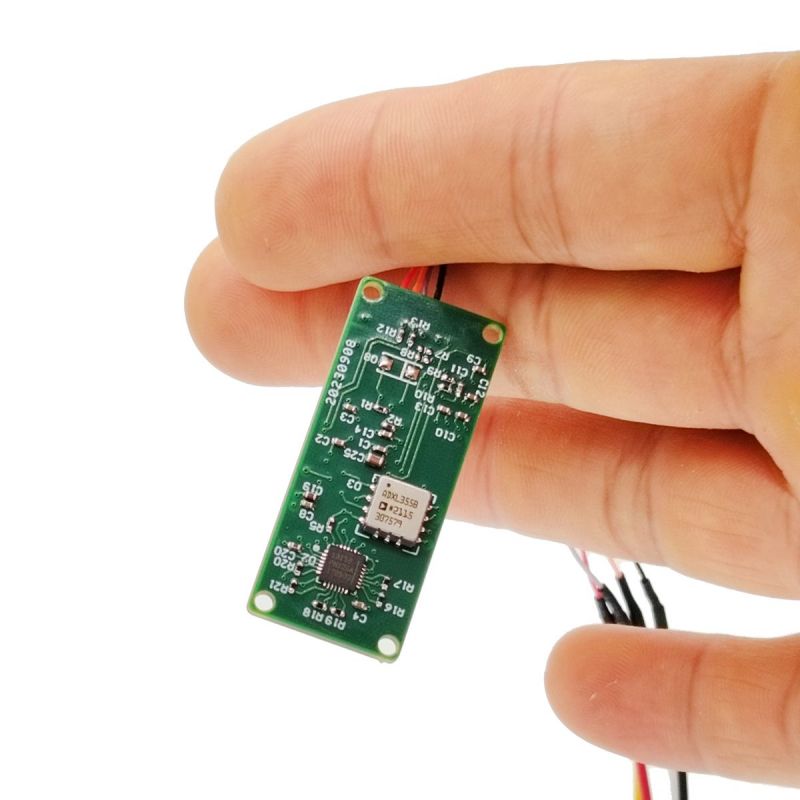

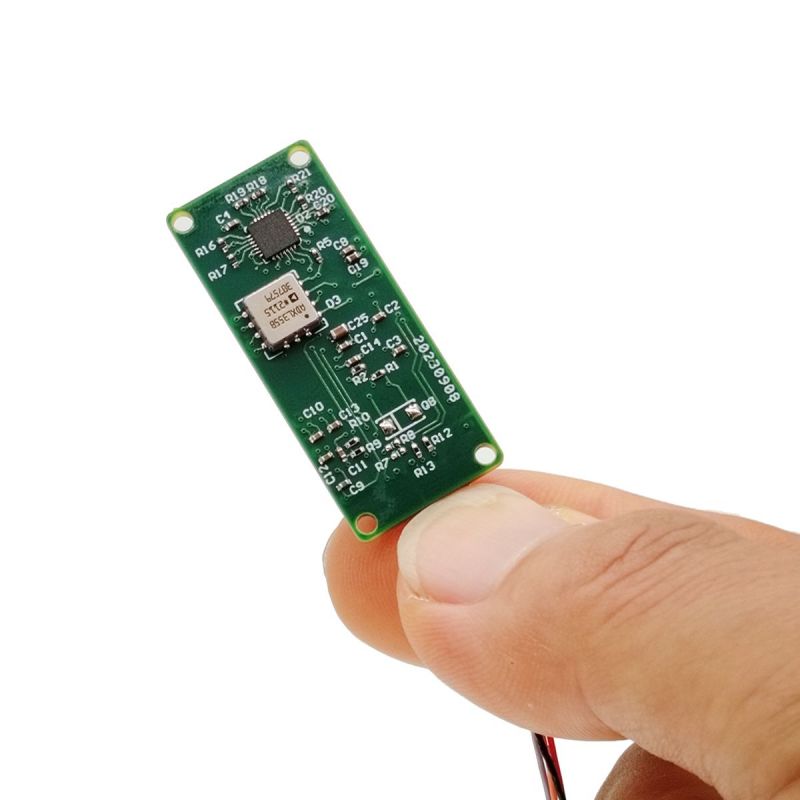

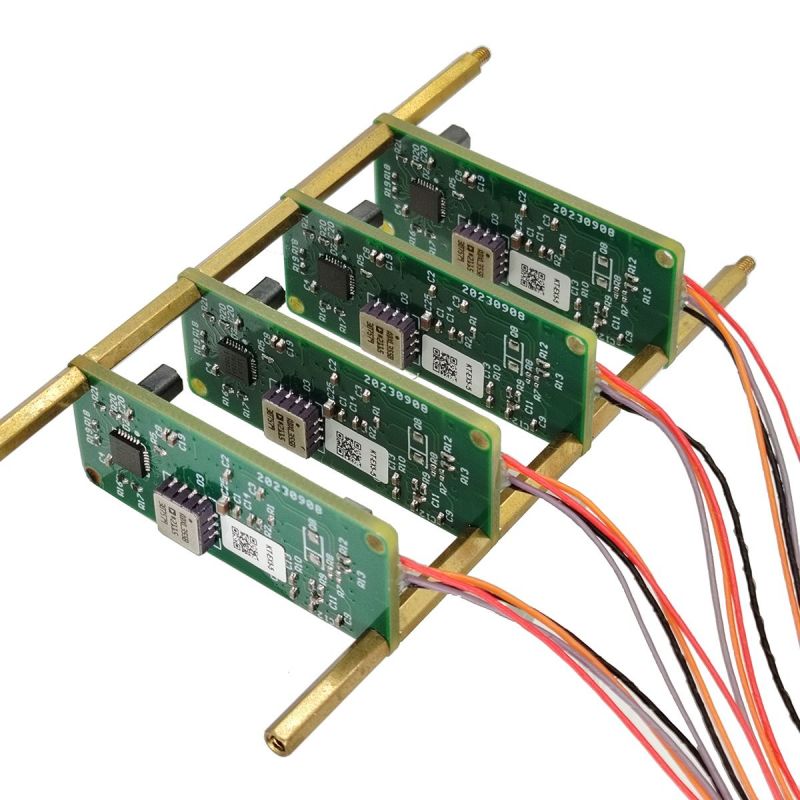

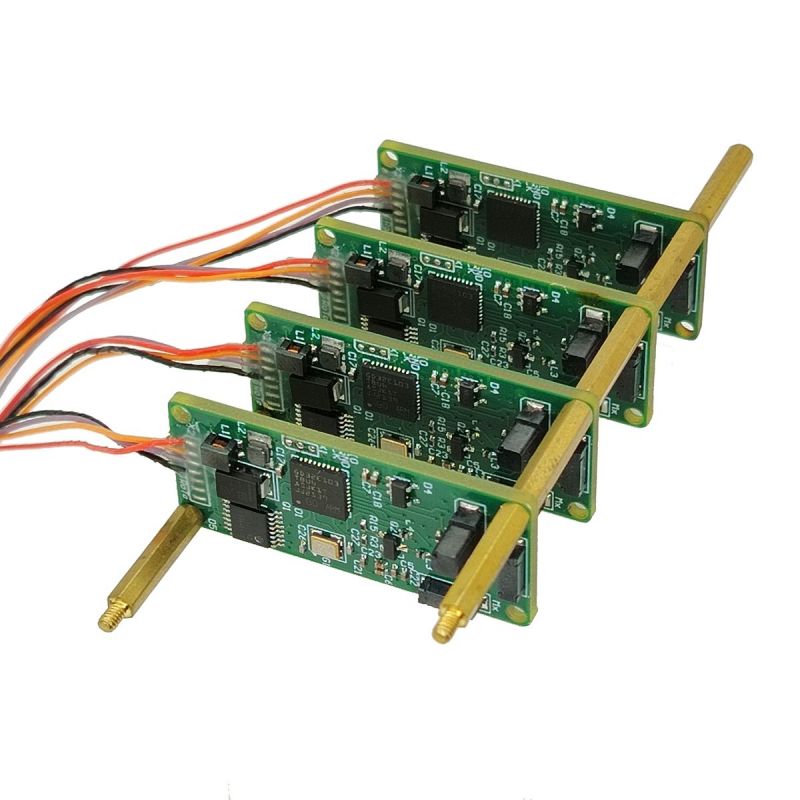

고 정밀 군사 전자 나침반
STA-EX5-5 고 정밀 군용 전자 나침반은 저에너지 소비, 작은 크기, 쉬운 무게 및 쉬운 통합의 특성을 가지고 있습니다. 항공, 항공 우주, 로봇 공학, 내비게이션, 차량 자율 내비게이션, 안테나 포지셔닝, Aeromodelling Orientation, Handheld Instrumentation 및 기타 필드에서 널리 사용됩니다.
모델:STA-EX5-5
문의 보내기
제품 설명
고 정밀 군사 전자 나침반 주요 기술 매개 변수
| 목 | 색인 | ||
| 방위각 | 측정 범위 | 0 ° ~ 360 ° | |
| 정적 측정 정확도 | 자기장의 공간 교정 후 | ≤0.5 °@(-65 ° ≤ 성향 ≤65 °)) | |
| ≤0.2 °@horizontal | |||
| 수평 교정 후 | ≤0.2 °@horizontal | ||
| 해결 | 0.01 ° | ||
| 반복성 | 0.05 ° | ||
| 성향의 각도 | 측정 범위 | 피치 각도 | -90 ° ~ 90 ° |
| 롤 각도 | -180 ° ~ 180 ° | ||
| 정확성 | 피치 각도 | <0.1 °@(-80 ° ~ 80 °) | |
| 롤 각도 | <0.1 °@(-65 ° ~ 65 °) | ||
| 해결 | 0.01 ° | ||
| 반복성 | 0.05 ° | ||
| 자기 계 | 측정 범위 | ± 125ut | |
| 해결 | 0.015ut | ||
| 반복성 | ± 0.1ut | ||
| 가속도계 | 측정 범위 | ± 2g | |
| 해결 | 0.2mg | ||
| 반복성 | 0.2mg | ||
| 안정 | 0.2mg | ||
| 온도 센서 | 측정 범위 | -40+ -+85 ℃ | |
| 정확성 | ± 5 ℃ | ||
| 데이터 업데이트 속도 | 최대 100Hz | ||
전기 성능
| 모델 | STA-EX5-5 | STA-EX5-5-A |
| 공급 전압 | DC3.6V ~ 20V | DC3.6V ~ 20V |
| 작업 전류 | ≤12MA 밸런스 (TTL) | ≤12MA 밸런스 (TTL) |
| ≤16MA 밸런스 (RS232) | ≤16MA 밸런스 (RS232) | |
| 수면 모드 | <300UA 최고 (TTL) | <300UA 최고 (TTL) |
| 통신 인터페이스 | TTL /RS232 | TTL /RS232 |
| 보드 비율 | 300 ~ 921600 | 300 ~ 921600 |
| 작동 온도 | -40 8 ~ 85 ℃ | -40 8 ~ 85 ℃ |
| 저장 온도 | -40 8 ~ 85 ℃ | -40 8 ~ 85 ℃ |
| 크기 | 17x40x13mm | 17x40x13mm |
| 무게 | 7g | 7g |
| 커넥터 | 비행 라인 | A1251WR-6P |
외부 치수
