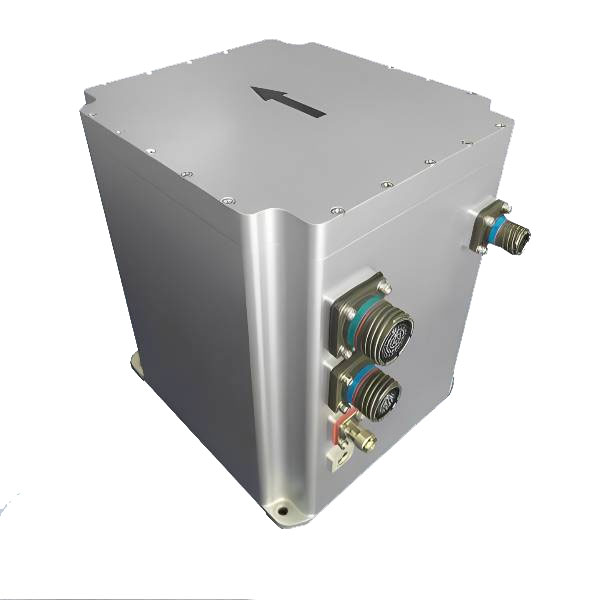

광섬유 자이로 스코프-스트랩 다운 관성/위성 통합 내비게이션 시스템

JIO-F100S 광섬유 자이러스-스트랩 다운 관성/위성 통합 내비게이션 시스템은 다수의 융합 및 지침 및 지침을 통해 공중 계산 및 지침을 통해 공중 계산 및 지침을 통해 고정식 폐쇄 루프 섬유-광학 자이로 스코프, 쿼츠 유연성 자이로 스코프, 쿼츠 유연성 자이로 스코프, 쿼츠 유연한 자이로 스코프, 고급 GNS 수신 보드로 구성되어 있습니다. 고정밀 측정 및 제어 요구 사항.

모델:JIO-F100S

문의 보내기

제품 설명

통합 유연성을 쉽게 제공하기 위해 광섬유 자이로 스코프의 Jioptics 설치 및 개발자 툴킷은 사양 요구 사항을 충족 할뿐만 아니라 최종 사용자의 수요를 충족시킬뿐만 아니라 빠른 프로토 타이핑에 대한 툴킷을 빠르게 프로토 타이핑합니다.

우리의 서비스

Jioptics는 전문적이고 효율적인 팀입니다. OEM/ODM 서비스 제공 귀하에게 문의하십시오. 독점 광섬유 광학 자이로 스코프를 사용자 정의하려면 당사에 문의하십시오.

제품 기능

- 0.8nmile/h 내비게이션 등급 정확도
- 다중 모드 선택, 차량 모드/비행기 모드
- 정적 초기 정렬 3 분 / 진탕베이스 초기 정렬 8 분
- 결함 자체 점검
- 리치 인터페이스, RS232, RS422, 캔 및 기타 표준 인터페이스 지원
- 높은 신뢰성

응용 프로그램 시나리오

-채굴 지역의 지능적인 발굴 시스템
- 큰 UAV에 대한 기준 관성 항법
- 해양 나침반
- 자체 추진 총기 방향
- 차량 포지셔닝 및 방향
- 높은 정밀 모바일 측정
- 높은 정밀하고 안정적인 플랫폼

전기 특성

- 전원 공급 장치 : 24 ~ 36V DC (Typ.)
- 정격 전력 : 30W (최대)

광섬유 자이로 스코프-스트랩 다운 관성/위성 통합 내비게이션 시스템 기계적 치수

기술 매개 변수 :

속성	매개 변수	색인
위치 홀드	주행 거리계 콤보	0.001D (D is 마일리지)
	GNSS 조합	1.2m
	순수한 관성	0.8nmile/h
태도 정확도	초기 정렬	0.003 °
	태도 보류 (GNSS 장애, 순수한 관성)	0.002 °/10 분 (rms)
	일시적인 전력	≤100W (<3s)
제목 정확도	북쪽의 자기 추구	0.05 ° × ° × ~), 위도 (RMS)를 의미하는 경우
제목 정확도	제목 보류 (GNSS 장애, 순수한 관성)	0.003 °/10 분 (rms)
속도 정확도	스피드 홀드 (GNSS 장애, 순수한 관성)	0.3m/s/10 분 (rms)
광섬유 자이로	측정 범위	± 400 °/s
광섬유 자이로	제로 바이어스 안정성	≤0.01 °/h
석영 유연한 가속도계	측정 범위	± 20g
석영 유연한 가속도계	제로 바이어스 안정성	≤20 µg (10s 평균)
통신 인터페이스	RS232	1 채널 (Baud Rate 9.6kbps ~ 921.6kbps, 기본 115.2kbps 최대 1000Hz의 주파수, 기본 200Hz)
	RS422	6 채널 (Baud 비율 9.6kbps ~ 921.6kbps, 기본 115.2kbps 최대 1000Hz의 주파수, 기본 200Hz)
구조적 특성	크기	199 mm × 180 mm × 219.5 mm (L × W × H)
구조적 특성	무게	단일 관성 내비게이션 세트는 8.0kg 이하입니다 (항공 응용 프로그램의 선택 사항은 6.5kg 이하입니다)
환경을 사용하십시오	저장 온도	-40 6 ~ 65 ℃
환경을 사용하십시오	상대 습도	≤80%
