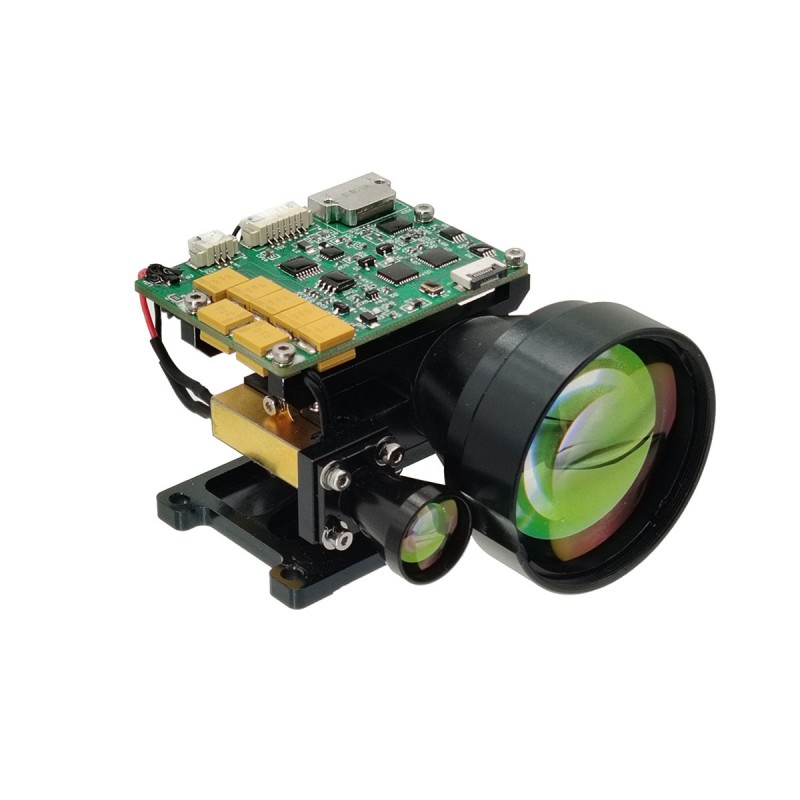

8km 눈 안전한 레이저 범위 파인더 모듈
STA-B0815X는 인간의 눈 안전한 레이저 거리 측정 모듈로, 대상 거리를 감지하고 일련의 통신을 통해 측정 된 거리를 상부 컴퓨터로 전송할 수 있습니다. 가시성 ≥ 15km, 대상 반사율 ≥ 0.3, 습도 ≤ 80%, 차량 (2.3m x 2.3m 목표) 범위의 거리 ≥8km.
문의 보내기
제품 설명
주요 기능
(1) 단일 범위 및 연속 범위;
(2) 레이저 범위의 명령에 응답하고 정지 명령에 따라 언제든지 범위를 중지 할 수 있습니다.
(3) 거리 측정 중 펄스 당 한 번 출력 거리 데이터 및 상태 정보;
(4) 전송 된 레이저 펄스의 누적 수를보고 할 수있다 (전력 손실 없음).
(5) 거리 선택, 전면 및 후면 대상 표시;
(6) 자기 테스트 기능.
(2) 레이저 범위의 명령에 응답하고 정지 명령에 따라 언제든지 범위를 중지 할 수 있습니다.
(3) 거리 측정 중 펄스 당 한 번 출력 거리 데이터 및 상태 정보;
(4) 전송 된 레이저 펄스의 누적 수를보고 할 수있다 (전력 손실 없음).
(5) 거리 선택, 전면 및 후면 대상 표시;
(6) 자기 테스트 기능.

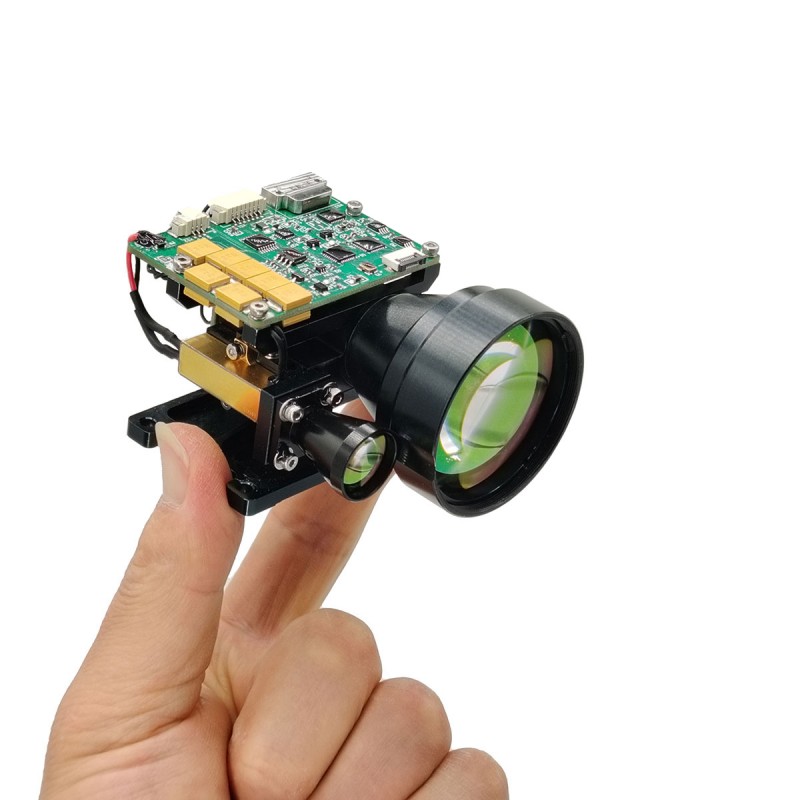

제품 소개
B0815X 레이저 레인지 파인더 모듈은 항공기, 무인 항공 차량, 탱크 및 범위와 같은 응용 시나리오를 위해 설계된 군용 펄스 레이저 범위입니다. 크기가 적고, 가벼운 중량, 저전력 소비, 안정적인 성능, 긴 측정 거리 및 긴 서비스 수명, 인간의 눈 안전 및 기타 장점을 가지므로 제품을 목표로하는 제품을 개선하는 데 중요한 기술 장비입니다.
제품 성능 지수
| 목 | 기술 매개 변수 | 지침 |
| 모델 | STA-B0815X | |
| 작업 파장 | 1535 ± 5nm | |
| 눈 안전 | 클래스 1 (IEC 60825-1) | |
| 조리개 받기 | φ42mm | |
| 방출 조리개 | φ14mm | |
| 범위의 기능 | 50m-15km | |
| 범위 범위 | ≥15000m | 최대 범위, 관찰자 가시성 25km |
| ≥12000m | 구축 대상, 반사율 : 0.6, 관찰자 가시성 25km | |
| ≥8000m | 나토 대상 | |
| ≥4000m | 인간 목표 | |
| ≥2500m | UAV 대상 | |
| 미니 범위 | 50m |
|
| 다중 표적 감지 | 최대 3 개의 목표 |
|
| 범위 정확도 | ± 1m | 3d |
| 범위의 주파수 | 1 ~ 10Hz 조정 가능 |
|
| 정확도 | ≥98% |
|
| 잘못된 경보 속도 | 1% |
|
| 분기 각도 | ≤0.5mrad |
|
| 통신 인터페이스 | RS422 / RS232 / TTL |
|
| 전압 | DC18 ~ 32V |
|
| 작업력 | ≤1.2w (@1Hz) | 정상 온도 테스트 |
| 대기 전원 | ≤0.5W | 정상 온도 테스트 |
| 기계적 충격 | 75g, 1ms |
|
| 작업 온도 | -40 60+60 ℃ |
|
| 저장 온도 | -45 7+70 ℃ |
|
| 신뢰할 수 있음 | MTBF ≥ 1500H |
|
| 크기 | ≤79mm × 66mm × 46mm |
|
| 무게 | ≤120g |
|
| 주요 기능 | 첫 번째 및 마지막 대상 범위, 다중 표적 범위, 거리 선택도 | |
참고 :
1) NATO 표적 크기 2.3 m × 2.3 m; 인간 표적 크기 0.5 m × 1.7 m; UAV 표적 크기 0.2 m × 0.3
중; 반사율 30%, 관찰자 가시성 15km

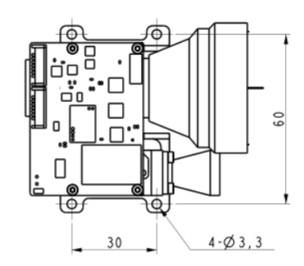

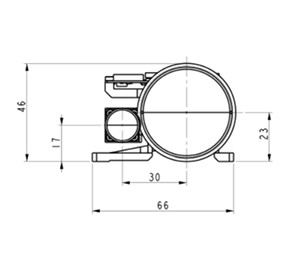

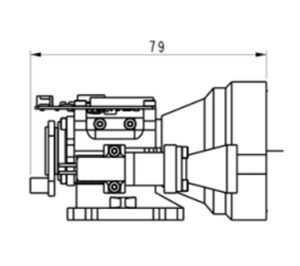

구조 설치 인터페이스
외부 인터페이스
| 커넥터 모델 : MDC1-15SW1 | |||
| 핀 번호 | 정의 | 기능 | 주목 |
| 1 | vee | 전력 입력 양성 | DC18-36V |
| 2 | Gnd | 전원 입력 접지 |
|
| 3 | RS422_T/R+ | RS485+/RS422 양성을 보냅니다 |
|
| 4 | RS422_T/R- | RS485+/RS422 전송 NAGATIVE |
|
| 5 | RS422_RXD- | RS422는 음성을받습니다 |
|
| 6 | RS422_RXD+ | RS422는 양성을받습니다 |
|
| 7 | RS232-TX | RS232 보내기 |
|
| 8 | RS232-RX | RS232를 인수하십시오 |
|
| 9 | TTL-TX | TTL 보내기 | 3.3v |
| 10 | TTL-RX | TTL을 인수합니다 | 3.3v |
| 11 | Gnd | 의사 소통 장소 |
|
| 12 | NC | 번갈아 하는 |
|
| 13 | NC | 번갈아 하는 |
|
| 14 | NC | 번갈아 하는 |
|
| 15 | NC | 번갈아 하는 |
|
환경 적응성
a) 작업 온도 ： -40 ℃+60 ℃.
B) 저장 온도 ： -45 ℃+70 ℃.
c) 임의의 진동 : 15 ℃ 2000Hz, 3 방향. 특정 테스트 조건은 표 1에 나와 있습니다.
B) 저장 온도 ： -45 ℃+70 ℃.
c) 임의의 진동 : 15 ℃ 2000Hz, 3 방향. 특정 테스트 조건은 표 1에 나와 있습니다.
표 1 무작위 진동 테스트 조건
| 일련 번호 | 주파수 범위 (HZ) | 가속도 스펙트럼 밀도 (G2/Hz) | 진동 시간 (최소) |
| 1 | 15 ～ 190 | 0.01 | 모든 방향으로의 진동 15 분 |
| 2 | 190 ～ 210 | 0.1 | |
| 3 | 210 ～ 380 | 0.01 | |
| 4 | 380 20 420 | 0.025 | |
| 5 | 420 ～ 2000 | 0.01 |
OEM/ODM 범위 모듈 및 사용자 정의 솔루션
B0815X는 편리하고 강력하며 컴팩트 한 레이저 범위 솔루션을 찾고있는 시스템 통합기를 위해 설계되었습니다. 광범위한 응용 프로그램에서 안정적인 성능을 제공합니다.
매우 작고 초경량이며 전력 소비가 낮으며 장거리에서 측정 할 수 있습니다. 핸드 헬드 장치 (Thermal Imaging), 무기 장착 응용 프로그램, 휴대용 시스템 및 경량 센서 스위트 및 무인 항공 차량 또는 UGV에 적합합니다.
매우 작고 초경량이며 전력 소비가 낮으며 장거리에서 측정 할 수 있습니다. 핸드 헬드 장치 (Thermal Imaging), 무기 장착 응용 프로그램, 휴대용 시스템 및 경량 센서 스위트 및 무인 항공 차량 또는 UGV에 적합합니다.
