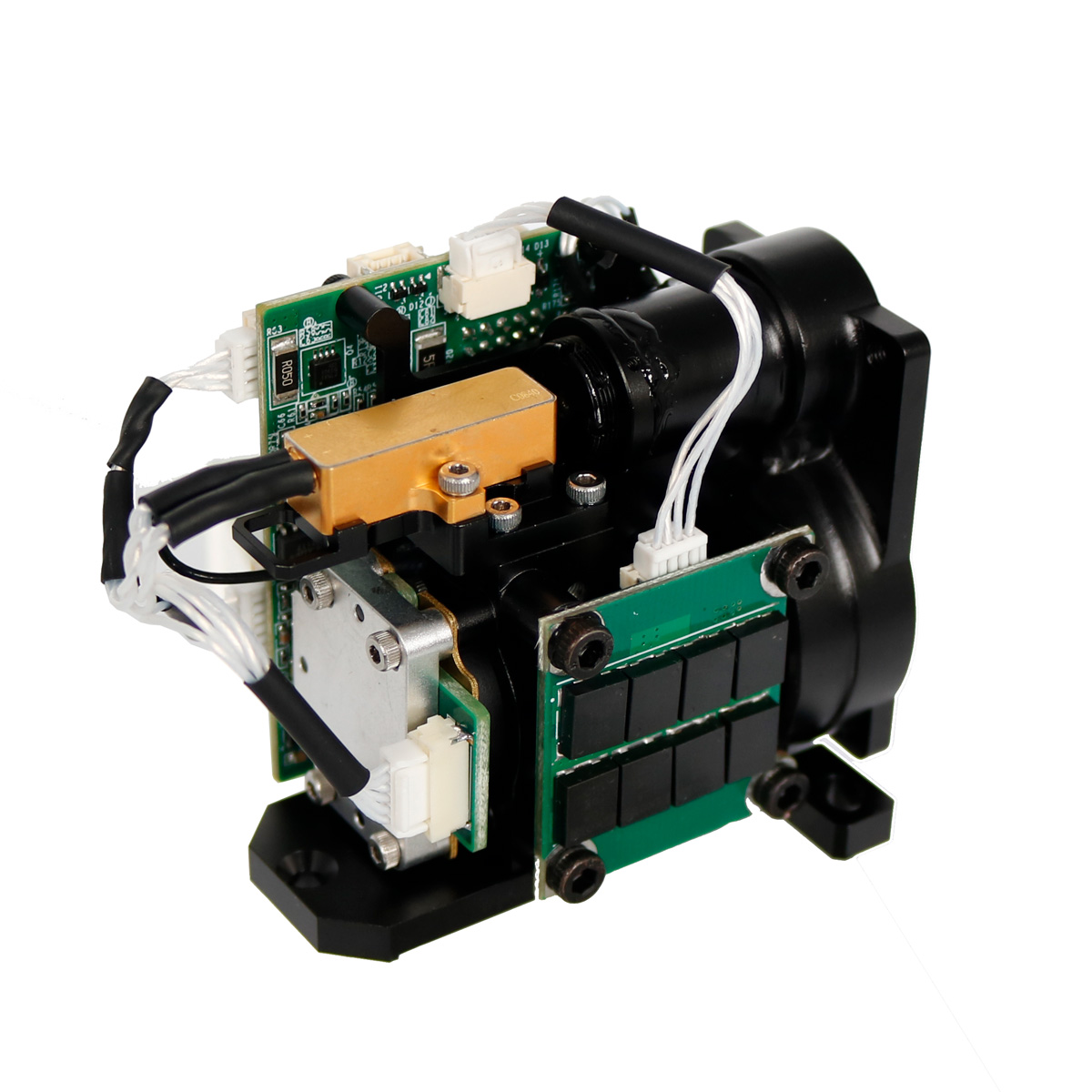

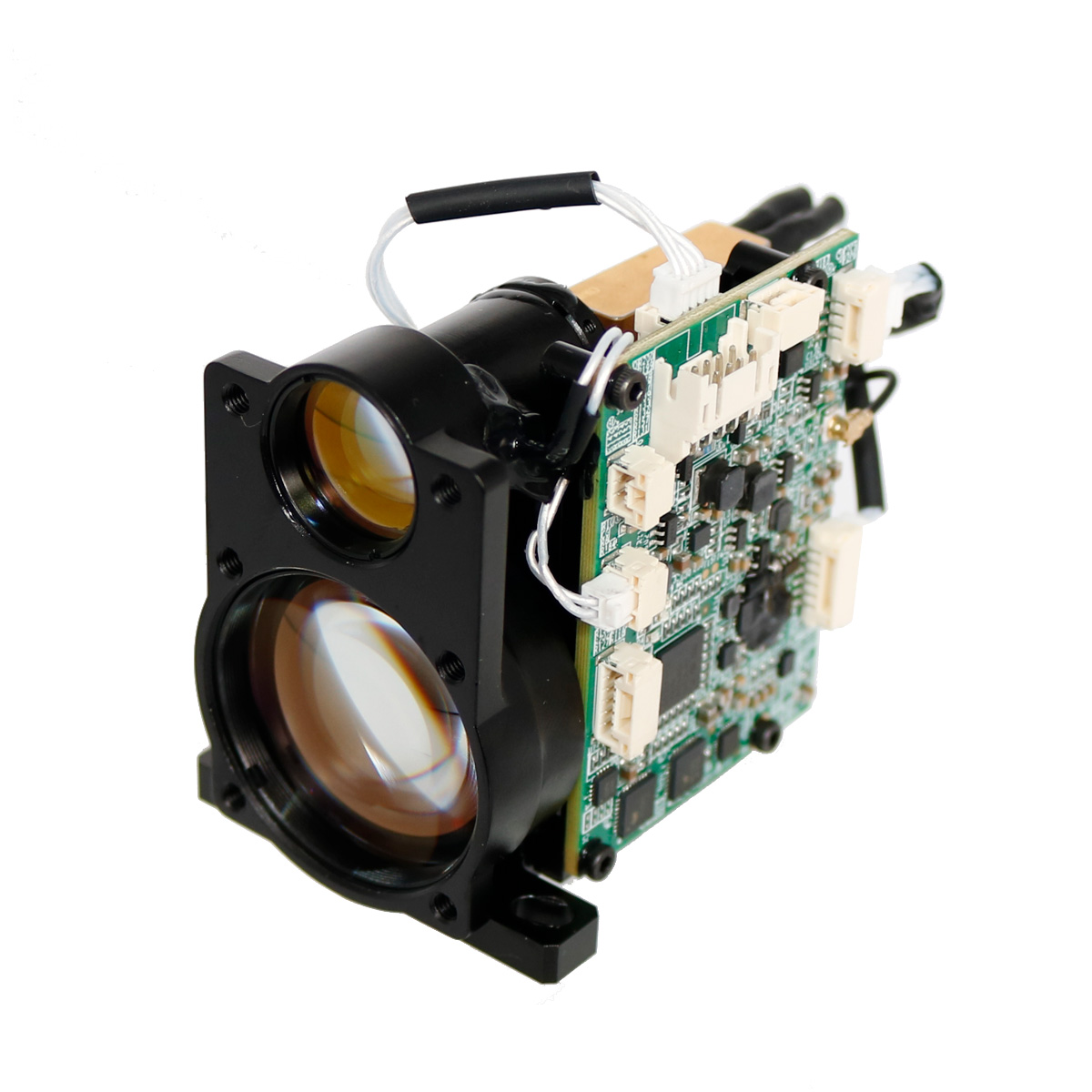

7km 범위 파인더 머물

STA-M0710X 7km Rangefinder Moudle은 Jioptics에 의해 독립적으로 개발 된 1535nm 눈 안전 Erbium Glass 레이저 모듈을 채택하며, 이는 저전력 소비, 작은 크기, 높은 정밀도 및 눈 안전의 특성을 갖습니다.

제품 설명

최대 측정 범위 : 7000m (2.3x2.3m 차량) 7000m (최대 범위)
범위 정확도 ± 1m
측정 정확도 ≥ 98%
무게 ≤ 130g

7km 범위 파인더 Moudle Highlights

● 130g만으로 경량
● 최대 10km의 강력한 측정
● 최대 1600g까지 가장 가혹한 무기 충격을 견딜 수 있습니다
● 매우 낮은 전력 소비
● 높은 측정 정확도 1m
● 넓은 작동 온도 범위 –40 ° C ~ +65 ° C

응용 프로그램

● 무기 장착 장치
● 핸드 헬드 장치
● 관찰 및 감시 시스템
● UAV 및 UGV 용 센서 스위트

STA-D0407X 레이저 레인지 파인더 모듈의 제품 성능 지수

성능
최대 범위	10000m
Beamfilling 대상의 범위 성능 반사율 : 60%, 관찰자 가시성 25km	8000m
2.3 × 2.3m 목표 크기의 범위 성능 반사율 : 30%, 관찰자 가시성 25km	7000m
1 × 1m 목표 크기의 범위 성능 반사율 : 10%, 관찰자 가시성 25km	6000m
최소 범위	20m
범위 정확도	± 1m
반복 비율	1-10Hz
다중 목표 탐지	3 개의 목표
파장	1535nm
분기	0.5mrad
IEC 60825-1 당 안구 안전	레이저 클래스 1
환경 특성
작동 온도 범위	-40+~+65 ℃
저장 온도 범위	-50 ℃ ~+75 ℃
X-, y- 및 Z 방향에서 0.6ms에서 충격 (반 사인)	1000g
물리적 특성
무게	≤130g
치수 (길이/너비/높이)	≤87mm58mm43mm
인터페이스
통신 인터페이스	UART (3.3 V LVCMOS 레벨) RS422
전원 공급 장치	4.5V ~ 12V
