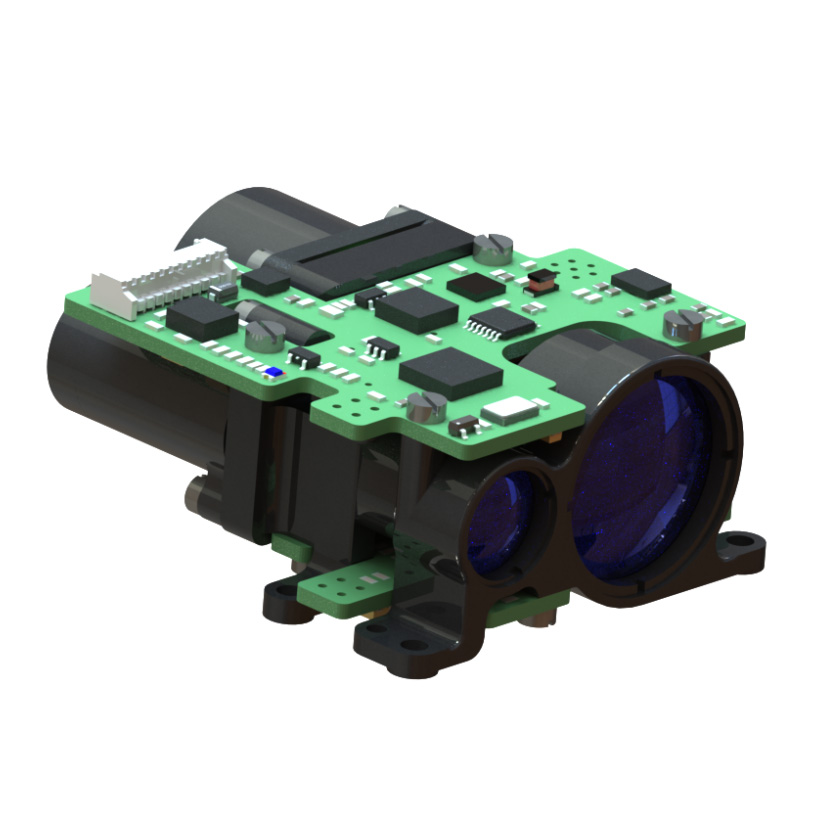

미니어처 레이저 레인지 파인더 모듈은 항공기, 무인 항공기, 탱크 및 공중 총과 같은 응용 시나리오를 위해 설계된 군용 펄스 레이저 범위입니다. 7km 레이저 레인지 파인더 모듈은 크기, 경량, 낮은 전력 소비, 안정적인 성능, 긴 측정 거리 및 긴 서비스 수명, 인간 눈 안전 및 기타 장점을 가지므로 제품 정확도를 향상시키는 데 중요한 기술 장비입니다.
가시성은 12km 이상이고, 확산 반사율은 0.3 이상이고, 습도는 ≤80%입니다.
차량의 범위 거리 (2.3m x 4.6m 목표)는 ≥4km입니다. 사람의 거리 (1.75m × 0.75m 목표)는 ≥1.5km입니다. 큰 대상 (건물)의 거리는 ≥7km입니다.
파장 |
1535nm ± 5nm |
|
액션 거리 |
가시성은 12km 이상이고, 확산 반사율은 0.3 이상이고, 습도는 ≤80%입니다. 차량의 범위 거리 (2.3m x 4.6m 목표)는 ≥3km입니다. 사람의 거리 (1.75m × 0.75m 목표)는 ≥1.5km입니다. 큰 대상 (건물)의 거리는 ≥7km입니다. |
|
주요 기능 |
단일 범위 및 연속 범위 |
|
거리 게이팅, 전면 및 후면 대상 표시 |
||
자체 점검 기능 |
||
레이저 발산 각도 |
≤0.5mrad |
|
연속 범위의 주파수 |
1 시간, 1Hz, 5Hz |
|
범위 정확도 |
≤ ± 1m ° (rms) |
|
운영력 |
≤3W (@1Hz) |
|
정확도 |
≥98% |
|
최소 범위 |
≤50m |
|
범위의 해상도 |
≤50m (다중 표적) |
|
전압 |
DC10V ~ 14V; (사용자 정의 가능) |
|
무게 |
≤75g |
|
크기 |
≤57mm × 50mm × 30mm |
|
힘 |
소비 ≤ 1.5W (1Hz 작동), 피크 전력 소비 ≤ 5W |
|
작동 온도 |
40 ℃+60 60 |
|
저장 온도 |
55 ℃~+70 ℃ |
|
통신 인터페이스 |
RS422 |
OEM/ODM 범위 모듈 및 사용자 정의 솔루션
