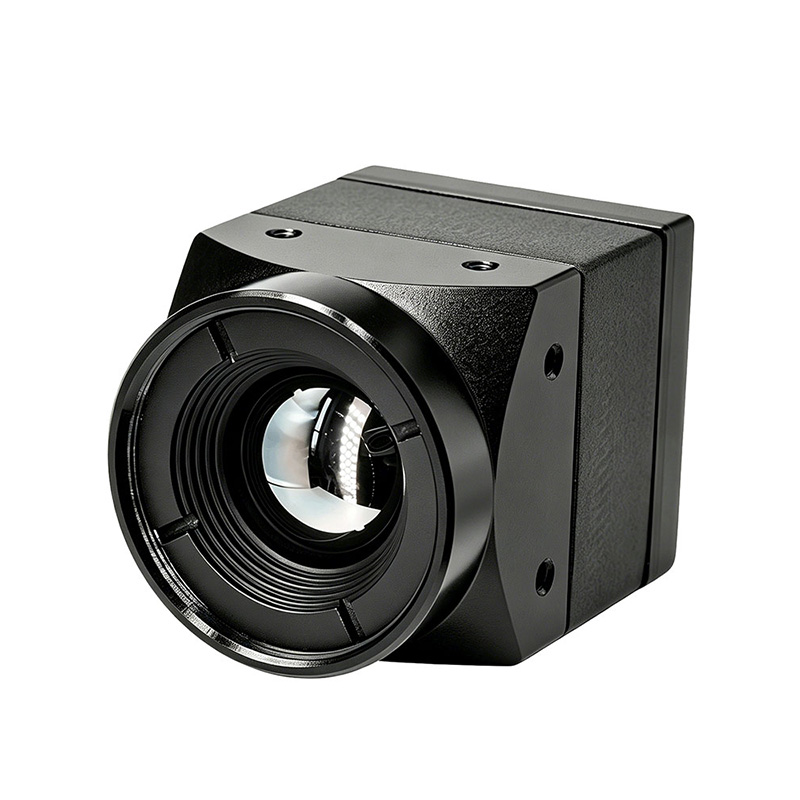

640x512 4.1mm 렌즈 FPV 드론용 열화상 카메라

STA-IR640-M 시리즈는 고성능 비냉각식 적외선 이미징 모듈로 4.1mm, 6.9mm, 9.1mm 및 13mm를 포함한 다양한 렌즈 사양으로 제공됩니다. 12μm 하이 프레임 레이트 WLP 패키지 적외선 감지기와 자체 개발한 2세대 적외선 ISP 칩을 탑재하여 최적의 전체 비용 효율성으로 뛰어난 이미징 성능을 제공합니다.

문의 보내기

제품 설명

컴팩트한 크기, 가벼운 무게, 낮은 전력 소비를 특징으로 하는 이 모듈은 SWaP(크기, 무게, 전력) 경량 애플리케이션 요구 사항을 완벽하게 충족합니다.

전체 시리즈에 걸쳐 고급 지능형 이미징 알고리즘을 채택하여 부드럽고 흔들림 없는 이미지 출력을 보장하고 미세한 디테일과 뚜렷한 레이어로 안정적인 적외선 이미지를 제공합니다. 동시에 여러 표준 디지털 인터페이스와 통합되어 다양한 지능형 처리 하드웨어 플랫폼과 유연하게 연결할 수 있는 강력한 호환성을 제공합니다.

제품특징

⚫ 높은 프레임 속도
⚫ 표준 셔터리스 알고리즘
⚫ 고품질 이미지 디스플레이
⚫ 더 높은 비용 대비 성능

응용 시나리오

UAV 검색: 광전 포드.
⚫ 휴대용 단말기: 실외 휴대용, 헬멧 야간 투시경.
⚫ 보안/화재 점검: 산업 모니터링, 주변 스캐닝, 점검 로봇, 화재 경고, 소방 헬멧.
⚫ 지능형 통합: 운전 보조, 스마트 가전제품.

렌즈 매개변수

배열 형식	E.F.L./F#	초점 유형	FOV(H×V)	IFOV
640×512	4. 1mmF1.2	무열화	100°×82°	2.93mrad
	6.9mmF1.0		62.9°×50.4°	1.74mrad
	9. 1mmF1.0		48. 1°×38 .4°	1.32mrad
	13mmF1.2		33.5°×26.9°	0.92mrad
	25mmF1 .2		17.5°×14°	0.48mrad
	45mmF1.2		9.7°×7.8°	0.27mrad

참고: 렌즈와 카메라 설치 구조를 모두 맞춤 설정할 수 있습니다.

제품 사양

성과지수	STA-IR640-M
감지기 유형	VOx 비냉각식 IRFPA
해결	640×512
픽셀 피치	12μm
프레임 속도	50Hz
스펙트럼 범위	8~14μm
NETD	≤40mK@25℃, F# 1.0
이미지 조정
밝기 및 대비 조정	수동/자동
극성	흑열/백열
색상 팔레트	지원 (1)
이미지 처리	온도 제어 알고리즘(TEC 없음)
	DNR
	DDE
	히스토그램 평준화
이미지 미러	왼쪽-오른쪽/상하/대각선
외부 동기화	10 ~ 50Hz, 상승 에지 트리거	없음
전원 공급 장치(2)
전원 공급 범위	5~ 12VDC
일반 전력 소비 @ 25 ℃	0.50W 이하	0.40W 이하
인터페이스(2)
동영상	USB
	CVBS
	2레인 MIPI
직렬 통신 인터페이스	UART
물리적 특성(렌즈 및 확장 구성 요소 제외)
무게	8g
크기	21mm × 21mm
환경 적응
작동온도 범위	-40℃ ~ + 80℃(방사 기능의 경우 -20℃ ~ + 60℃)
보관 온도 범위	-45℃ ~+85℃
습기	5~ 95%, 응축 없음
진동(3)	6 .06g, 불규칙 진동, 모든 축 방향
충격(3)	8 0 , 4 ms, 후단 톱니파, 3 축 6 방향

메모:
(1) 전원 공급 장치 및 인터페이스 사양은 공장 표준 구성에만 적용되며 확장 구성 요소에는 적용되지 않습니다. 확장 구성 요소의 자세한 기능은 확장 구성 요소 사용 설명서를 참조하세요.
(2) 요청 시 맞춤형 확장 구성 요소를 사용할 수 있습니다. 필요한 경우 맞춤형 맞춤화를 위해 당사에 문의하실 수 있습니다.

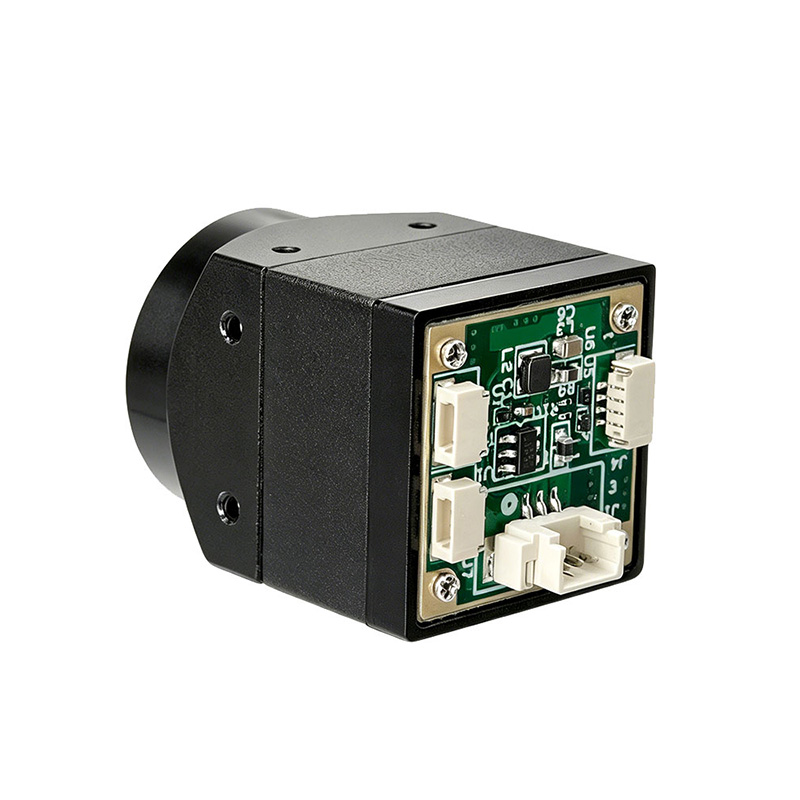

핀 정의:
J1:3핀 CVBS 인터페이스

1	CVBS	산출	CVBS 비디오 신호
2	접지	힘	접지됨
3	+5-12V	힘	힘

J4:4핀 USB 인터페이스

1	+5V
2	USBDM
3	USBDP
4	접지

USB 비디오 출력 형식(3가지 형식 옵션):

1. UVC
2. 비디오 압축 표준 H.264, H.264H
3. 비디오 압축 표준 MJPEG, 40~16384kbps 범위의 조정 가능한 비트 전송률; 비트 전송률을 조정하고 사용자 정의할 수 있습니다.

J7,3핀

1	UART1_TX
2	UART1_RX
3	접지

J8,3핀

1	UART0_TX
2	UART0_RX
3	접지

26핀 커넥터 유형 번호:DF56C-26S-0.3 V(51)

핀	정의	기능	메모
1 , 2 , 3 , 4 , 18 , 19 , 20 , 21 , 22 , 23 , 24 , 25 , 26	NC
5 , 7 , 9 , 11 , 13	VDD	전원 입력	5--12V
16	RXD	uart rxd	3.3v
14	TXD	UART TXD	3.3v
6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	MIPI_CKP
17	MIPI_CKN
