5km 범위 파인더 모듈

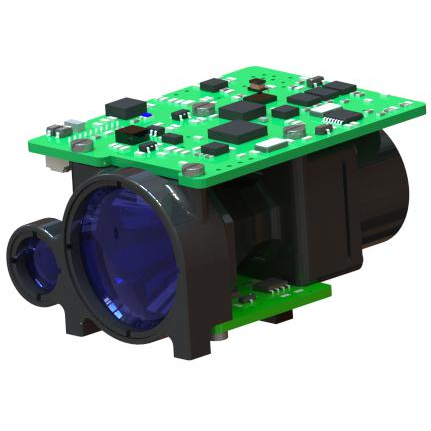

STA-D0508X 5km 범위 파인더 모듈은 저전력 소비, 소형 구조, 높은 정밀도, 긴 측정 거리 및 인간 눈 안전의 특성을 갖는 Jioptics에 의해 독립적으로 개발 된 1535nm Erbium Glass 레이저 모듈을 채택합니다.

문의 보내기

제품 설명

최대 측정 범위 : 5000m (2.3x2.3m) 8000m (건물)
범위 정확도 ± 1m
측정 정확도 ≥ 98%
무게 ≤85g

5km 범위의 파인더 모듈 기능

1. 전체 기계 구조, 충격 저항, 진동 저항, 높은 신뢰성, 강력한 환경 적응성, STA-D0508X 회로 서브웨어 하우스 설계, 전력 격리 설계, 강력한 전자기 호환성, 핸드 헬드 모바일 장치, UVA 포드 및 기타 광전자 통합에 적합한 통합 설계;
2. 작은 시야를 사용하여 광학 노이즈 억제 능력이 우수한 우수한 광학 노이즈 억제 능력, 근거리 성능 및 고온 광학 성능을 갖춘 광학 설계 기술을 수용합니다.
3. 회로의 내부 인터페이스는 용접 와이어 직접 연결 프로세스를 채택합니다. 용접 와이어 직접 연결 프로세스는 단단하고 신뢰할 수 있으며, 이는 커넥터의 풀기, 산화 및 수증기로 인한 단락 또는 불량한 접촉을 피하고 제품의 신뢰성과 수명을 향상시킬 수 있습니다.

STA-D0508X 레이저 레인지 파인더 모듈의 제품 성능 지수

목	색인
모델	STA-D0508X
작동 파장	1535nm ± 10nm
범위 범위	50m-8000m
범위의 기능	8000m	큰 대상, 가시성 ≥ 25km
	5000m	가시성 ≥10km, 2.3m × 2.3m 차량의 0.3 반사율을 가진 목표
습기	≤ 80%
범위 정확도	± 1m
정확도	≥98%
범위 해상도	≤40m
분기 각도	≤0.5mrad
범위의 주파수	한 번, 1Hz, 5Hz, (10Hz 선택 가능)
크기	≤62mm × 42mm × 32mm
전압	10V ～ 14V
작동 전력 소비	≤4W
대기 전력 소비	≤1.8W
작업 온도	-40 60+60 ℃
저장 온도	-55 7+70 ℃
무게	≤85g

STA-D0508X LASER RENEGERFIRND MODULE의 구조 설치 인터페이스

STA-D0508X 측정 센서 용 전기 인터페이스

전기 인터페이스 요구 사항은 다음과 같습니다.
전원 공급 장치 전압 : 12V (10V ~ 14V);
작업 전력 소비 : ≤ 4W;
대기 전력 소비 : ≤ 1.8W.
상단 컴퓨터 끝은 1.25mm의 간격으로 10pin 커넥터를 통해 범위 파인더 끝과 가교됩니다. 전원 공급 장치 및 통신 포트의 핀 정의는 다음 표에 나와 있으며 커넥터의 핀 1 위치는 다음 그림에 나와 있습니다.

Rangefinder End에서 전원 공급 장치 및 통신 포트의 핀 정의

핀 번호	숫자	전기 특성의 정의	메모
P-1	Vin+	입력 전력 양성
P-2	빈-의 뜻	입력 전력의 음의 극
P-3	NC
P-4	RS422_TXD+	신호 출력 포트	호스트 컴퓨터의 범위 inder
P-5	RS422_TXD-	신호 출력 포트	호스트 컴퓨터의 범위 inder
P-6	RS422_RXD-	신호 입력 포트	상단 컴퓨터 대 레인지 파인더
P-7	RS422_RXD+	신호 입력 포트	상단 컴퓨터 대 레인지 파인더
P-8	Gnd	RS422지면 와이어	통신 접지선
P-9	판사	/	/
P-10	wink	/	/
