4km 범위 파인더 모듈

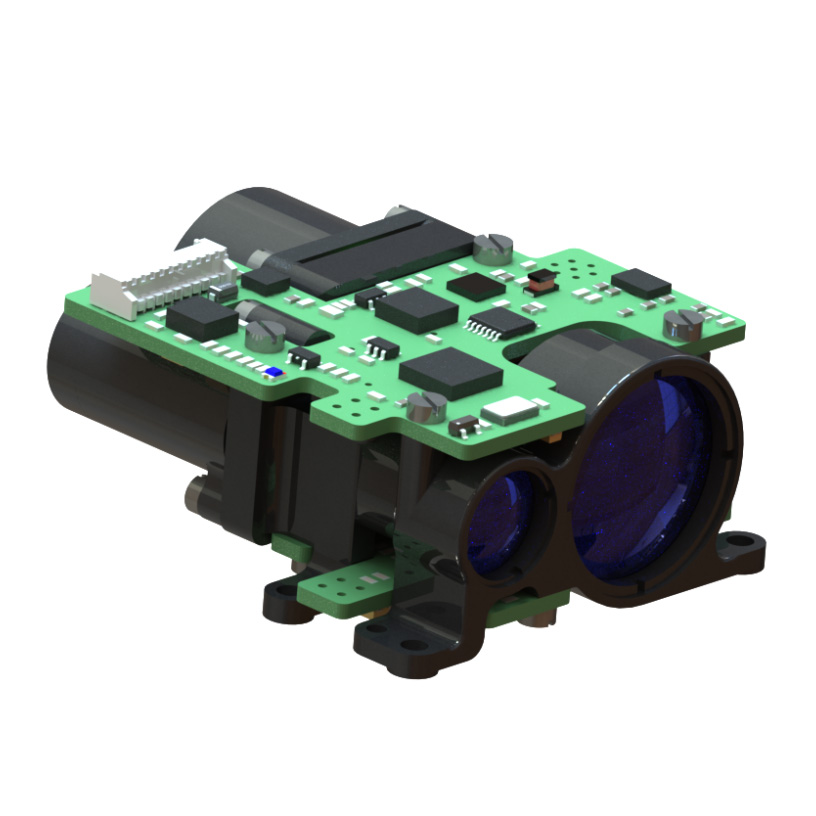

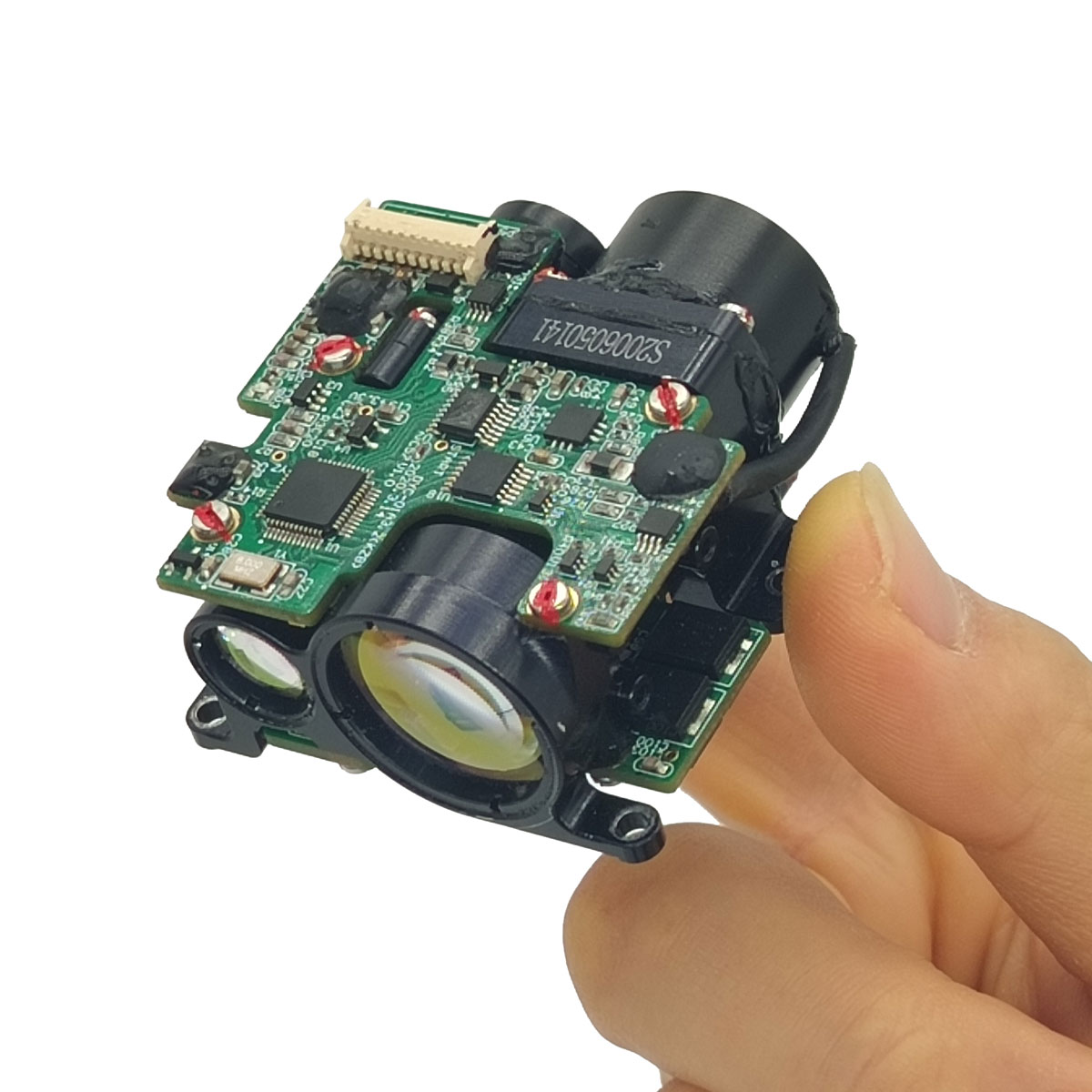

STA0407X 4km 범위 파인더 모듈은 1535nm 눈 안전 Erbium Glass 레이저 모듈을 채택하여 Jioptics가 독립적으로 개발했으며, 이는 저전력 소비, 작은 크기, 높은 정밀도 및 눈 안전의 특성을 갖는다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

최대 측정 범위 : 4000m (2.3x2.3m 비히클) 7000m (흰색 벽)
범위 정확도 ± 1m
측정 정확도 ≥ 98%
무게 ≤ 75g

4km 범위 파인더 모듈 기능

1. 통합 구성 설계 및 프론트 엔드 페이스 다중 지점 밀봉 설치, 강력한 항 금발 능력, 높은 내구성, 긴 근무 수명, 눈 안전;
2. 우수한 광학 노이즈 억제 능력, 거의 거리 범위의 성능 및 고온 광학 성능을 갖춘 비열 수신 광학 설계 기술 사용;
3. 회로의 내부 인터페이스는 용접 와이어 직접 연결 프로세스를 채택합니다. 용접 와이어 직접 연결 프로세스는 단단하고 신뢰할 수 있으며, 이는 커넥터의 풀기, 산화 및 수증기로 인한 단락 또는 불량한 접촉을 피하고 제품의 신뢰성과 수명을 향상시킬 수 있습니다.

STA-D0407X 레이저 레인지 파인더 모듈의 제품 성능 지수

목	색인
모델	사슴 407x
작동 파장	1535nm ± 10nm
범위 범위	50-7000m
범위의 기능	7000m	큰 대상, 가시성 ≥ 16km
	4000m	가시성 ≥ 8km, 2.3m × 4.6m 차량의 0.3 반사율을 가진 목표
통신 인터페이스	RS422
습기	≤ 60%
범위 정확도	± 1m
정확도	≥98%
분기 각도	≤0.5mrad
범위의 주파수	1 시간, 1Hz, 5Hz, (10Hz 선택 가능)
크기	≤57mm × 50mm × 30mm
전압	10V ～ 14V
작동 전력 소비	평균 전력 소비 : ≤ 3W
대기 전력 소비	≤1W
작업 온도	-40 60+60 ℃
저장 온도	-50 ℃～+70 ℃
무게	≤75g

STA-D0407X LASER RENEGERFIRND MODULE의 구조 설치 인터페이스

전기 인터페이스 측정 센서

전기 인터페이스 요구 사항은 다음과 같습니다.
전원 공급 장치 전압 : 10V ~ 14V;
평균 전력 소비 : ≤ 3W;
대기 전력 소비 : ≤ 1W;
상단 컴퓨터 끝은 1.25mm의 간격으로 10pin 커넥터를 통해 범위 파인더 끝과 가교됩니다. 범위 파인더 끝에서 전원 공급 장치 및 통신 포트의 핀 정의는 다음 표에 나와 있으며 (수신 및 전송은 Rangefinder와 관련이 있으며) 커넥터의 핀 1 위치는 다음 그림에 나와 있습니다.

Rangefinder End에서 전원 공급 장치 및 통신 포트의 핀 정의

핀	상표	전기 특성의 정의	메모
P-1	Vin+	입력 전원 공급 장치의 양극	상부 컴퓨터 전원 공급 장치
P-2	빈-의 뜻	입력 전원 음수 극	상부 컴퓨터 전원 공급 장치
P-3	NC	NC
P-4	RS422_TXD+	신호 출력 포트	거리 측정 기계에서 상단 컴퓨터까지
P-5	RS422_TXD-	신호 출력 포트	거리 측정 기계에서 상단 컴퓨터까지
P-6	RS422_TXD-	신호 입력 포트	거리 측정 기계에서 상단 컴퓨터
P-7	RS422_TXD+	신호 입력 포트	거리 측정 기계에서 상단 컴퓨터
P-8	RS422_GND	RS422지면 와이어
P-9	판사	데이터 포트	내부 디버깅 사용
P-10	wink	시계 포트	내부 디버깅 사용
