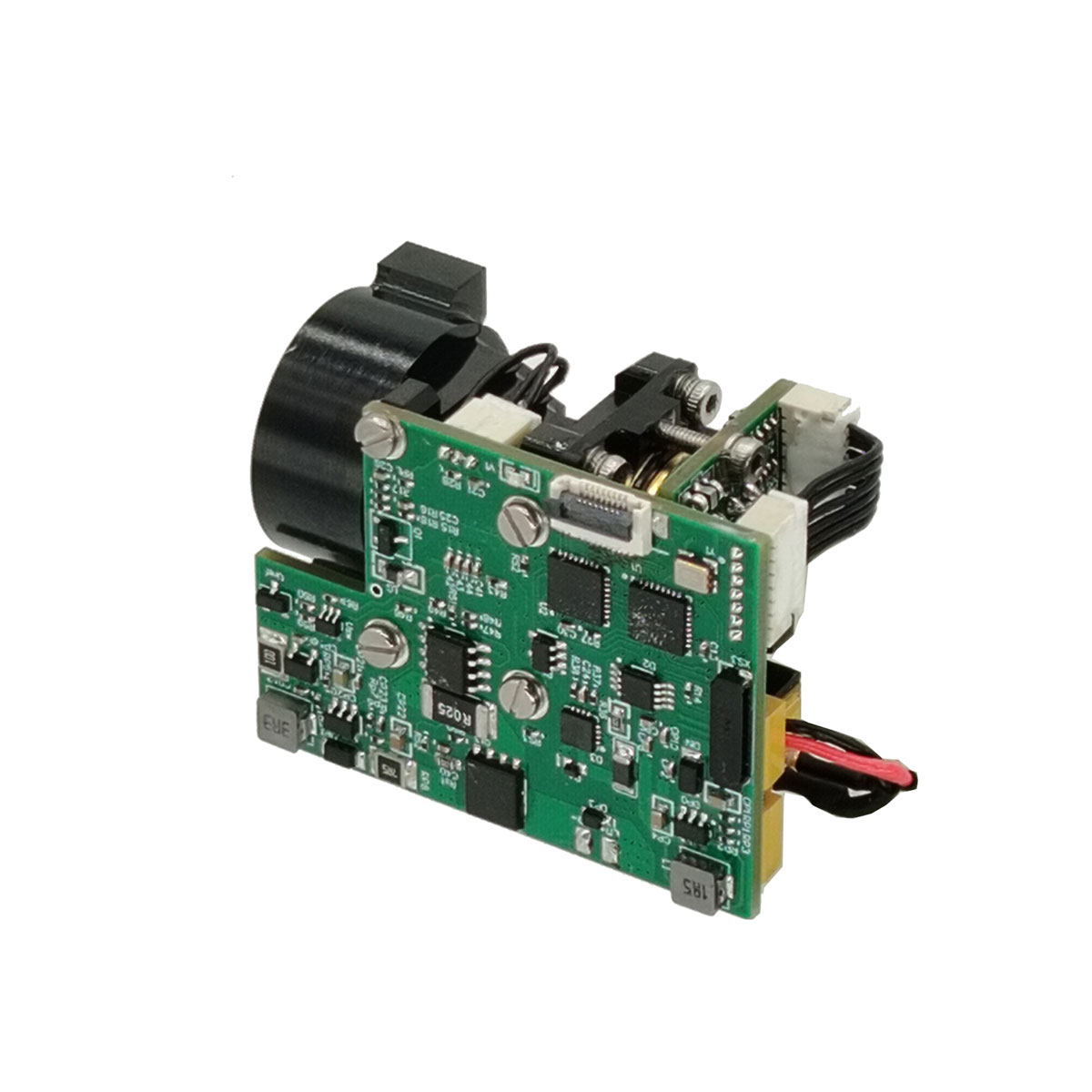

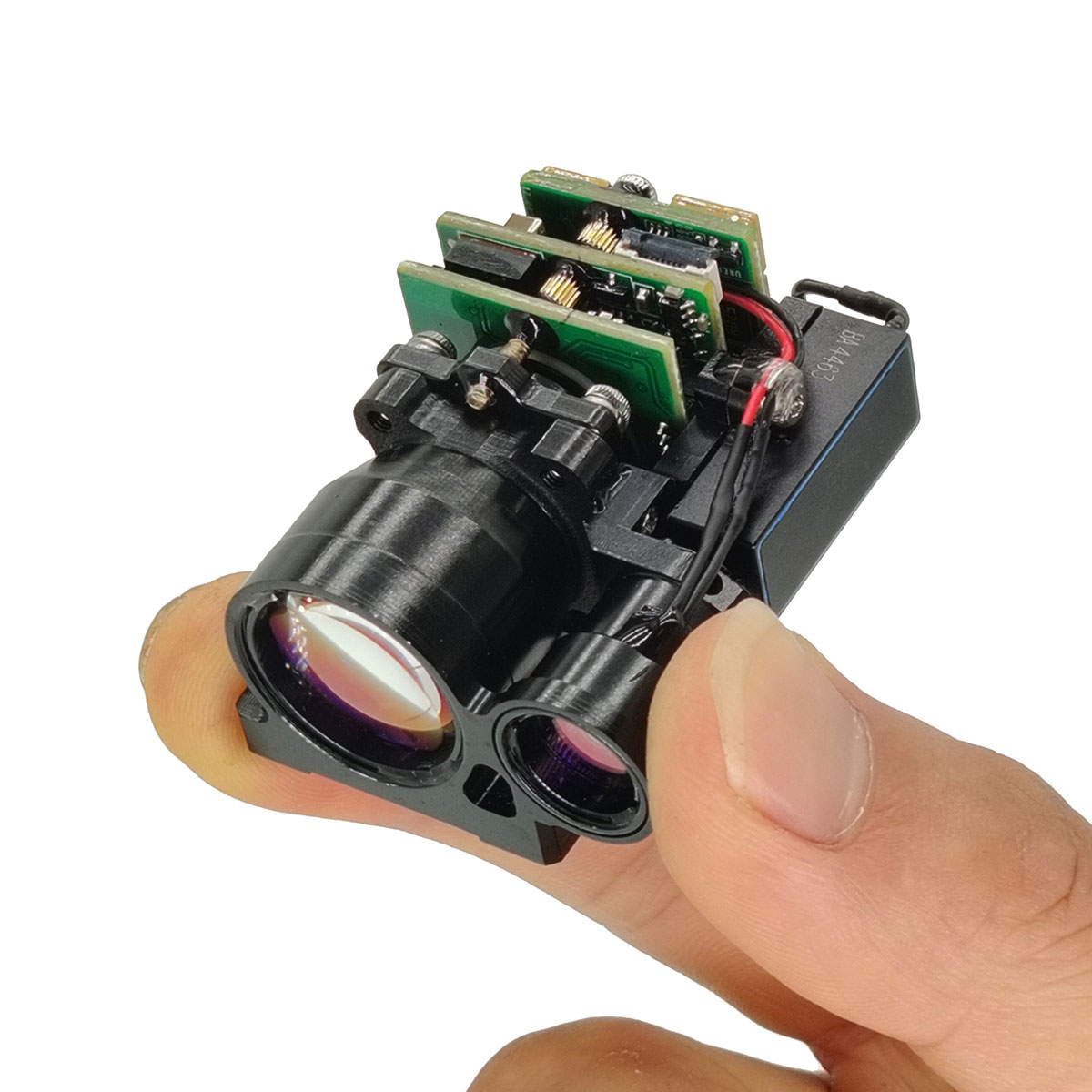

UAV 포드 용 4km 레이저 레인지 파인더 모듈

UAV 포드 용 STA-H0407X 4km 레이저 범위 파인더 모듈은 장거리, 저전력 소비, 작은 크기 및 인간 눈 안전의 특징을 갖는 자체 개발 된 1535Nm Erbium Glass 레이저 구성 요소를 채택합니다.

모델:STA-H0407X

문의 보내기

제품 설명

범위 성능 : 4000m (2.3x2.3m 대상), 7000m (최대 범위)
범위 정확도 ± 1m
측정 정확도 ≥ 98%
무게 ≤ 57g

UAV POD 기술 기능을위한 4km 레이저 범위 계정 모듈

1. 통합 구성 설계 및 프론트 엔드 페이스 다중 지점 밀봉 설치, 강력한 항 금발 능력, 높은 내구성, 긴 근무 수명, 눈 안전;
2. 우수한 광학 노이즈 억제 능력, 거의 거리 범위의 성능 및 고온 광학 성능을 갖춘 비열 수신 광학 설계 기술 사용;
3. 회로의 내부 인터페이스는 용접 와이어 직접 연결 프로세스를 채택합니다. 용접 와이어 직접 연결 프로세스는 단단하고 신뢰할 수 있으며, 이는 커넥터의 풀기, 산화 및 수증기로 인한 단락 또는 불량한 접촉을 피하고 제품의 신뢰성과 수명을 향상시킬 수 있습니다.

제품 성능 지수

목	색인
모델	STA-H0407X
작동 파장	1535nm ± 10nm
범위 범위	20-7000m
범위 성능	7000m	최대 범위
	5500m	큰 목표, 반사율 : 60%, 관찰자 가시성 15km
	4000m	2.3 × 2.3 m 목표 크기, 반사율 : 30%, 관찰자 가시성 10km
	1800m	1 × 1 m 목표 크기, 반사율 : 10%, 관찰자 가시성 10km
통신 인터페이스	RS422 / TTL (사용자 정의 가능)
습기	≤ 60%
범위 정확도	± 1m
정확도	≥98%
분기 각도	≤0.5mrad
범위의 주파수	1 ~ 10Hz
크기	≤48.5mm × 36mm × 26mm
전압	5V
전력 소비	대기 전력 소비 ≤1w. 정격 전력 소비 ≤1.6w. 피크 전력 소비 ≤4w
작업 온도	-40 7+70 ℃
저장 온도	-50 ℃～+75 ℃
무게	≤57g

STA-H0407X 레이저 레인지 파인더 모듈의 응용 프로그램

열 이미징, 야간 시력 및 기타 핸드 헬드 모바일 장치
국경 관찰 및 감시 시스템
UAV 포드 및 UGV 용 센서 키트

범위 모드 및 범위 시간

a) 단일 최대 연속 범위 시간 : ≥35 분;
b) 연속 거리 측정을위한 최대 간격 시간 : ≤15s.
레이저 광 축 안정성 ≤ 0.1mrad (전체 온도 범위);
설치 참조 ≤0.25mrad에 대한 레이저 광축의 비 평면성;

구조 설치 인터페이스

전기 인터페이스

통신 인터페이스 RS422/TTL 통신;
보드 비율 : 115200;
데이터 비트 : 8;
시작 비트 : 1;
중지 비트 : 1;
패리티 비트 : 없음;
b) 외부 커넥터;
상단 컴퓨터 측은 DF52-10P-0.8C 커넥터를 통해 범위 파인더 측의 DF52-10S-0.8 커넥터를 사용한 가교 테스트를 실현합니다.

표 1 핀 정의

핀	등급	전기 특성 정의	발언
P-1	Vin+	입력 전력 양성	전원 공급 장치
P-2	VTN+	입력 전력 양성
P-3	com	입력 전력 음성
P-4	com	입력 전력 음성
P-5	RS422_TXD+	신호 출력 포트	Rangefinder에서 호스트 컴퓨터에 이르기까지
P-6	RS422_TXD-	신호 출력 포트	Rangefinder에서 호스트 컴퓨터에 이르기까지
P-7	RS422_RXD-	신호 입력 포트	호스트 컴퓨터에서 Rangefinder까지
P-8	RS422_RXD+	신호 입력 포트	호스트 컴퓨터에서 Rangefinder까지
P-9	판사	의사 소통 기반
P-10	wink	시계 포트
