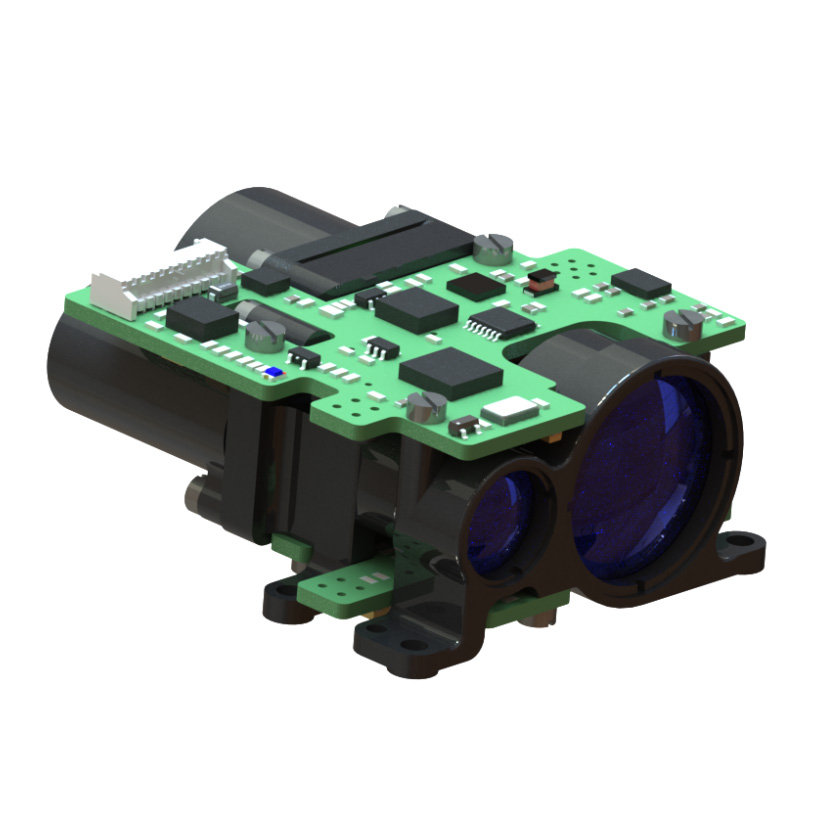

4000m 범위 파인더 모듈

STA-DY0407X 4000M 범위 파인더 모듈은 저전력 소비, 작은 크기, 높은 정밀도 및 눈 안전의 특성을 갖는 Jioptics에 의해 독립적으로 개발 된 1535nm 눈 안전 Erbium Glass 레이저 모듈을 채택합니다.

모델:STA-DY0407X

문의 보내기

제품 설명

STA-DY0407X는 저전력 소비, 작은 크기, 높은 정밀성 및 눈 안전의 특성을 갖는 Jioptics에 의해 독립적으로 개발 된 1535nm 눈 안전 Erbium 유리 레이저 모듈을 채택합니다.

최대 측정 범위 : 4000m (2.3x4.6m 비히클) 7000m (흰색 벽)
범위 정확도 ± 1m
측정 정확도 ≥ 98%
무게 ≤ 75g

제품 기능

1. 통합 구성 설계 및 프론트 엔드 페이스 다중 지점 밀봉 설치, 강력한 항 금발 능력, 높은 내구성, 긴 근무 수명, 눈 안전;
2. 우수한 광학 노이즈 억제 능력, 거의 거리 범위의 성능 및 고온 광학 성능을 갖춘 비열 수신 광학 설계 기술 사용;
3. 회로의 내부 인터페이스는 용접 와이어 직접 연결 프로세스를 채택합니다. 용접 와이어 직접 연결 프로세스는 단단하고 신뢰할 수 있으며, 이는 커넥터의 풀기, 산화 및 수증기로 인한 단락 또는 불량한 접촉을 피하고 제품의 신뢰성과 수명을 향상시킬 수 있습니다.

제품 성능 지수

목	색인
모델	STA-DY0407X
작동 파장	1535nm ± 10nm
범위 범위	50-7000m
범위의 기능	7000m	큰 대상, 가시성 ≥ 16km
	4000m	가시성 ≥ 8km, 2.3m × 4.6m 차량의 0.3 반사율을 가진 목표
습기	≤ 60%
범위 정확도	± 1m
정확도	≥98%
분기 각도	≤0.5mrad
범위의 주파수	한 번, 1Hz, 5Hz
크기	≤57mm × 50mm × 30mm
전압	10V ～ 14V
작동 전력 소비	평균 전력 소비 : ≤ 3W
대기 전력 소비	≤1W
작업 온도	-40 60+60 ℃
저장 온도	-50 ℃～+70 ℃
무게	≤75g

구조 설치 인터페이스

4000m 범위 파인더 모듈 하이라이트

● 130g만으로 경량
● 최대 10km의 강력한 측정
● 최대 1600g까지 가장 가혹한 무기 충격을 견딜 수 있습니다
● 매우 낮은 전력 소비
● 높은 측정 정확도 1m
● 넓은 작동 온도 범위 –40 ° C ~ +65 ° C

응용 프로그램

● 무기 장착 장치
● 핸드 헬드 장치
● 관찰 및 감시 시스템
● UAV 및 UGV 용 센서 스위트

제품 성능 지수

성능
최대 범위	10000m
Beamfilling 대상의 범위 성능 반사율 : 60%, 관찰자 가시성 25km	8000m
2.3 × 2.3m 목표 크기의 범위 성능 반사율 : 30%, 관찰자 가시성 25km	7000m
1 × 1m 목표 크기의 범위 성능 반사율 : 10%, 관찰자 가시성 25km	6000m
최소 범위	20m
범위 정확도	± 1m
반복 비율	1-10Hz
다중 목표 탐지	3 개의 목표
파장	1535nm
분기	0.5mrad
IEC 60825-1 당 안구 안전	레이저 클래스 1
환경 특성
작동 온도 범위	-40+~+65 ℃
저장 온도 범위	-50 ℃ ~+75 ℃
X-, y- 및 Z 방향에서 0.6ms에서 충격 (반 사인)	1000g
물리적 특성
무게	≤130g
치수 (길이/너비/높이)	≤87mm58mm43mm
인터페이스
통신 인터페이스	UART (3.3 V LVCMOS 레벨) RS422
전원 공급 장치	4.5V ~ 12V
