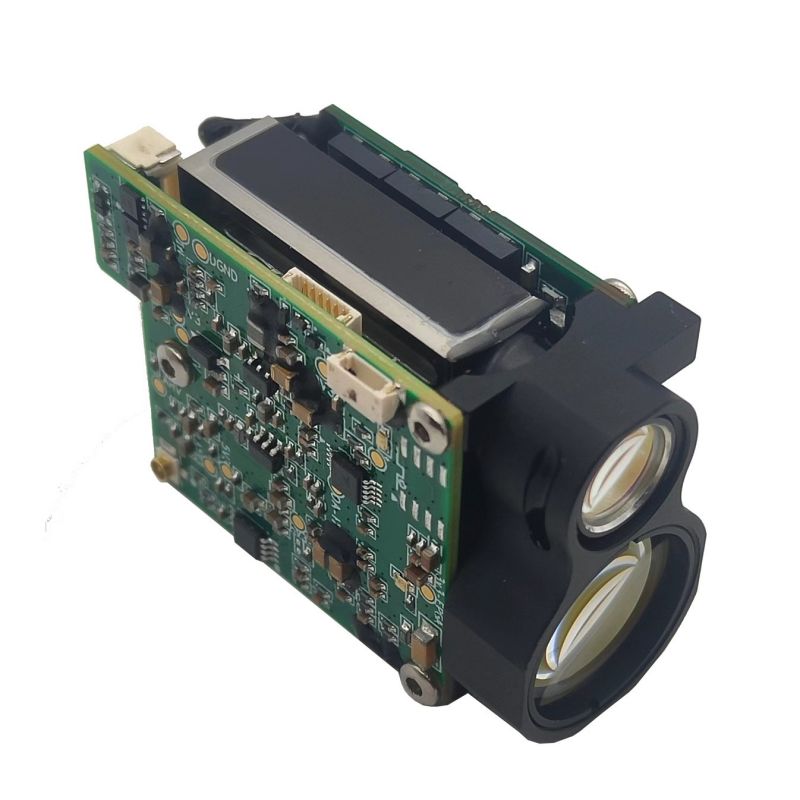

3km 범위 파인더 모듈

이 3km Rangefinder 모듈은 1535nm Erbium Glass 레이저를 광원으로 사용하며 소량, 높은 통합, 가벼운 무게, 측정 거리, 강한 안개 피어싱 능력 등의 특성을 가진 광원으로 사용됩니다. 가혹한 환경에서는 모바일 핸드 헬드 장비, UAV, VGA 및 기타 시스템 통합에 적합합니다.

문의 보내기

제품 설명

전문 제조업체로서 3km 범위 계정 모듈을 제공하고자합니다. 그리고 우리는 당신에게 사후 판매 서비스와 적시 배송을 제공 할 것입니다.

성능 매개 변수

숫자	프로젝트 이름	성능 지수
1	인간의 눈 안전 수준	class1/1m
2	레이저 웨이브 길이	1535 ± 5nm
3	레이저 발산 각도	0.6 MRAD
4	구경을받습니다	φ16.5mm
5	뷰 필드 각도를받습니다	~ 4.9 MRAD / 0.3 °
6	최대 범위	전형적인 목표	7000m
	범위 측정 (30% 반사율, 8km 가시성)	건물	≥4000m m
		차량 (2.3 × 2.3m)	≥3000m m
		사람 (1.7 × 0.5m)	≥2000m m
		UV (0.3 × 0.2m) 1	≥1000m m
7	최소 범위	20m
8	범위 정확도	± 1m
9	측정 빈도	1 ~ 10Hz
10	범위 해상도	≤20m
11	각도 해상도	≤1mil
12	정확도	≥98%
13	잘못된 경보 속도	≤1%
14	다중 표적 감지	3 (최대 숫자)
15	데이터 인터페이스	UART 밸런스 (TTL_3.3V)
16	서비스 전압	DC 4.5 ~ 16 in
17	대기 전력 소비	≤1MW
18	평균 전력 소비	≤2.5W@10Hz
19	최대 전력 소비	≤7w@12v
20	무게	32 ± 1g
21	치수 (LWH)	48 × 30.5 × 21mm
22	작업 온도	-40 ~ +70 ℃
23	저장 온도	-55 ~ +75 ℃
24	속눈썹	1600g, 1ms
25	떨리다	5 ~ 50 ~ 5Hz, 1 x 주파수 범위 / 분, 2.5g
26	온도 탭	+70 50 -50 ℃
27	신뢰할 수 있음	MTBF ≥1500H
28	기능	첫 번째 및 마지막 대상 / 다중 대상 범위 / 거리 통과 / 외부 전력 제어 / 레이저 누적 번호
29	응답 시간	≤950ms ms

5 사용자 인터페이스

5.1 전기 인터페이스
사용자 전기 인터페이스 : UART (TTL_3.3V)
커넥터 모델 : Changjiang 커넥터 : A1257WR-S-6P, 특정 정의는 다음 표에 나와 있습니다.

핀	정의	설명하다
1	힘입니다	전원 공급 장치, 4.5 ~ 16V
2	전력 부정	전원 공급 장치, 지상
3	Power_on	모듈 전원 스위치, TTL_3.3V 레벨; 모듈 개방 (> 2.7V) 및 모듈 폐쇄 (<0.3V);
4	UART_TX	직렬 포트 송신기, TTL_3.3V 레벨
5	UART_RX	TTL_3.3V 레벨의 직렬 포트 수신 종료
6	Gnd	끈
