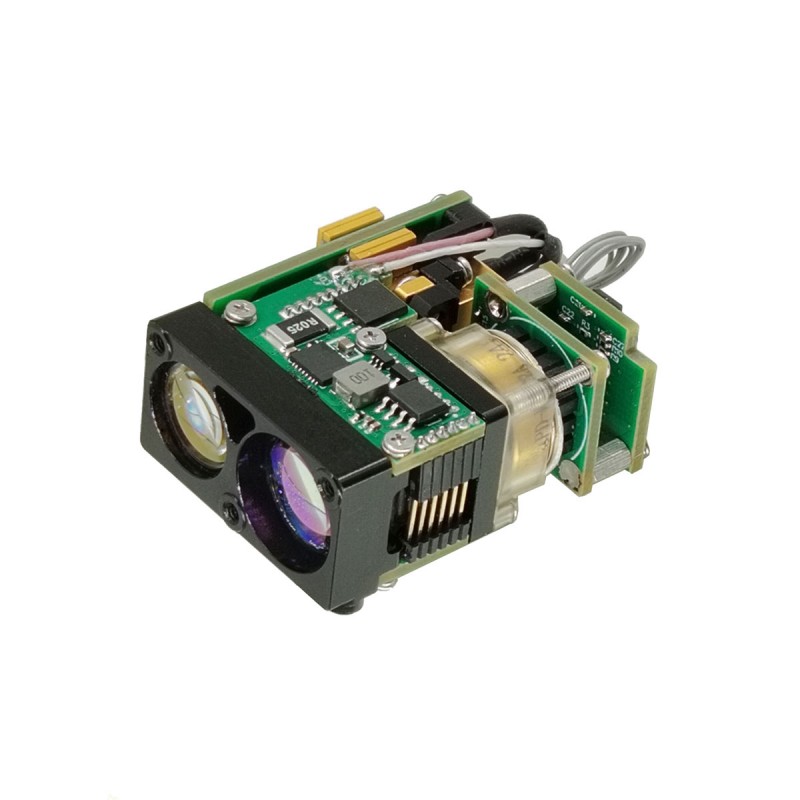

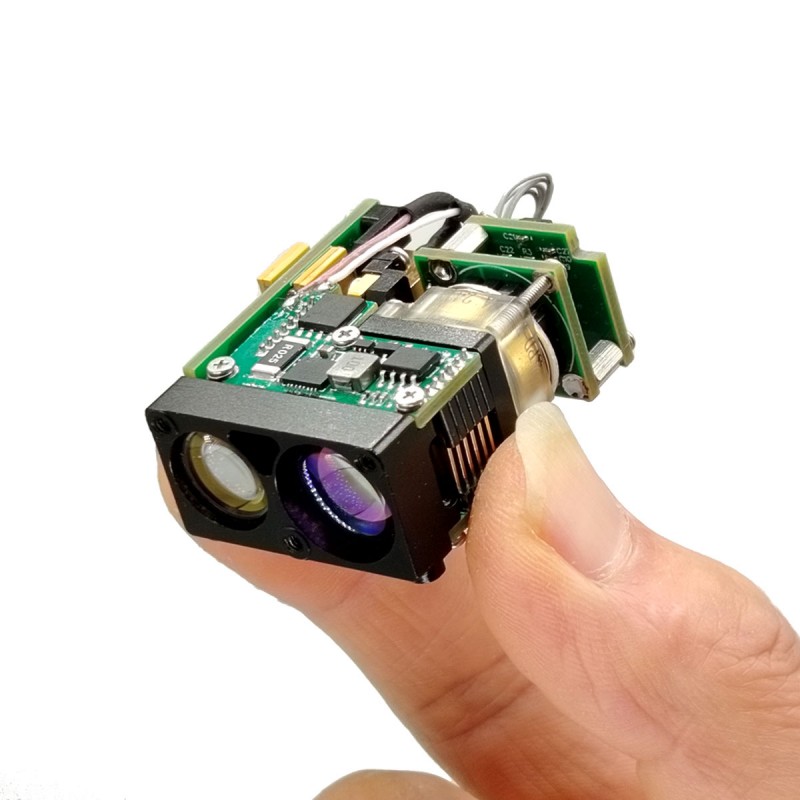

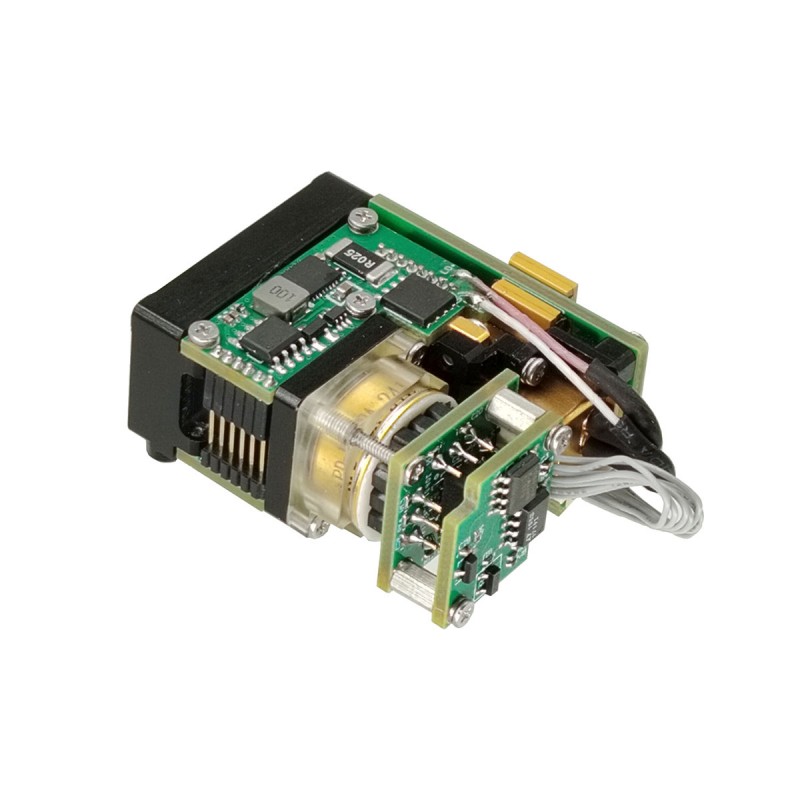

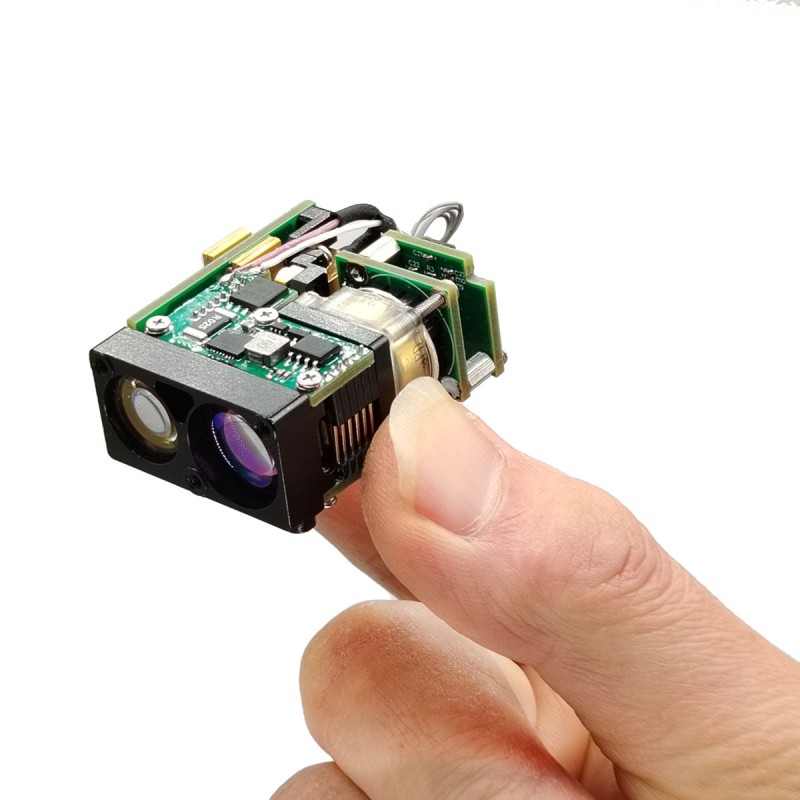

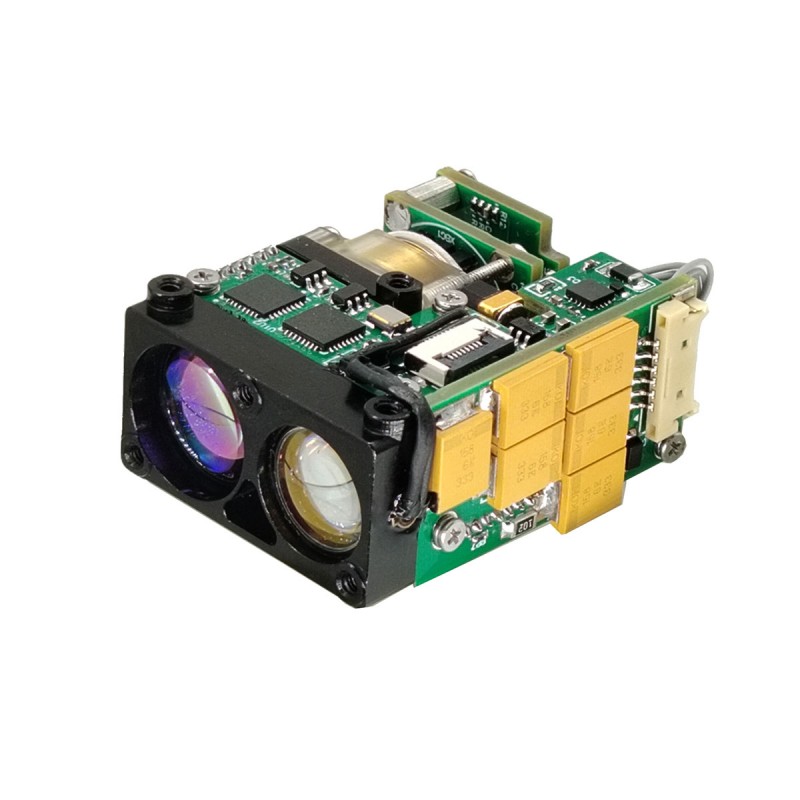

3km 아이 안전 레이저 범위 파인더 모듈

STA-B30X는 인간의 눈 안전한 레이저 거리 측정 모듈로, 대상 거리를 감지하고 일련의 통신을 통해 측정 된 거리를 상부 컴퓨터로 전송할 수 있습니다. 가시성 ≥ 12km, 목표 반사율 ≥ 0.3, 습도 ≤ 80%, 차량 (2.3m x 2.3m 목표) 범위의 거리 ≥ 3km.

문의 보내기

제품 설명

주요 기능

(1) 단일 범위 및 연속 범위;
(2) 레이저 범위의 명령에 응답하고 정지 명령에 따라 언제든지 범위를 중지 할 수 있습니다.
(3) 거리 측정 중 펄스 당 한 번 출력 거리 데이터 및 상태 정보;
(4) 전송 된 레이저 펄스의 누적 수를보고 할 수있다 (전력 손실 없음).
(5) 거리 선택, 전면 및 후면 대상 표시;
(6) 자기 테스트 기능.

제품 성능 지수

목	기술 매개 변수	지침
모델	STA-B30X
작업 파장	1535 ± 5nm
눈 안전	클래스 1 (IEC 60825-1)
조리개 받기	φ13mm
방출 조리개	φ13mm
범위의 기능	15-5000m
범위 범위	≥5000m	큰 건물 목표, 반사율 : 0.6, 관찰자 가시성 20km
	≥3000m	나토 대상
	≥2000m	인간 목표
	≥600m	UAV 대상
미니 범위	15m
다중 표적 감지	최대 3 개의 목표
범위 정확도	± 1m	3d
범위의 주파수	1 ~ 10Hz 조정 가능
정확도	≥98%
잘못된 경보 속도	1%
분기 각도	≤0.6mrad
통신 인터페이스	TTL	RS422/RS232 인터페이스를 사용자 정의 할 수 있습니다
전압	DC5 ~ 16V
전력 소비	≤1.2w (@1Hz)	작업력
전력 소비	≤5W	피크 파워
레이저 광학 축 안정성	≤0.05mrad
병렬 오류	≤0.3mrad	광학 축의 병렬 처리 오류 마운팅 참조
기계적 충격	75g, 1ms
작업 온도	-40 7+70 ℃
저장 온도	-55 7+75 ℃
신뢰할 수 있음	MTBF ≥ 1500H
크기	≤43 × 31 × 16mm
무게	≤44g
주요 기능		첫 번째 및 마지막 대상 범위, 다중 표적 범위, 거리 선택도

참고 :

1) NATO 표적 크기 2.3 m × 2.3 m; 인간 표적 크기 0.5 m × 1.7 m; UAV 표적 크기 0.2 m × 0.3 중; 반사율 30%, 습도 ≤80%, 관찰자 가시성 12km

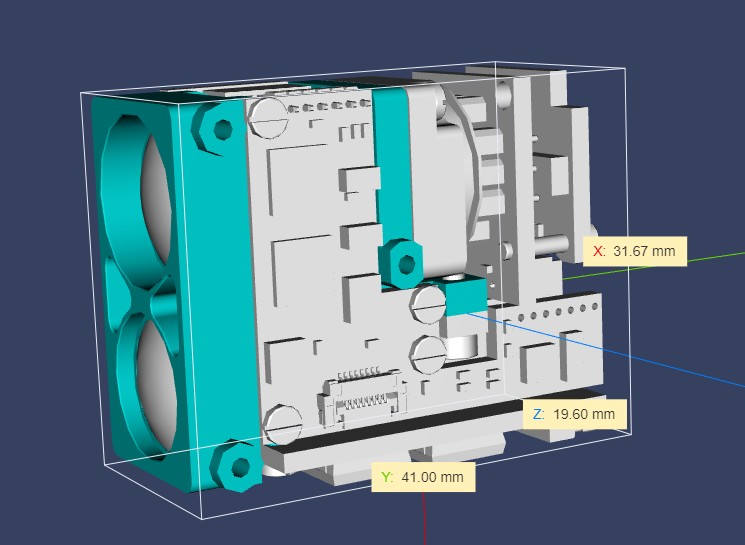

구조 설치 인터페이스

전기 인터페이스 요구 사항

통신 인터페이스 : UART (TTL_3.3 V), 115200 BPS, 1 시작 비트, 8 개의 데이터 비트, 1 정지 번호, 패리티 비트 없음;

표 1 핵심 정의

핀	정의	라인 색상	메모
1	전원 공급 장치 +	빨간색	4.5-16V
2	전원 공급 장치 -	검은색	Gnd
3	Power_on	하얀색	전원 켜기 제어 TTL_3.3V 레벨, 모듈 켜짐 (> 2.7V), 모듈 OFF (<0.3V)
4	UART_TX	노란색	직렬 포트 발신자
5	UART_RX	녹색	직렬 포트 수신기
6	Gnd	검은색	직렬 포트 접지

OEM/ODM 범위 모듈 및 사용자 정의 솔루션

B0815X는 편리하고 강력하며 컴팩트 한 레이저 범위 솔루션을 찾고있는 시스템 통합기를 위해 설계되었습니다. 광범위한 응용 프로그램에서 안정적인 성능을 제공합니다.

매우 작고 초경량이며 전력 소비가 낮으며 장거리에서 측정 할 수 있습니다. 핸드 헬드 장치 (Thermal Imaging), 무기 장착 응용 프로그램, 휴대용 시스템 및 경량 센서 스위트 및 무인 항공 차량 또는 UGV에 적합합니다.
