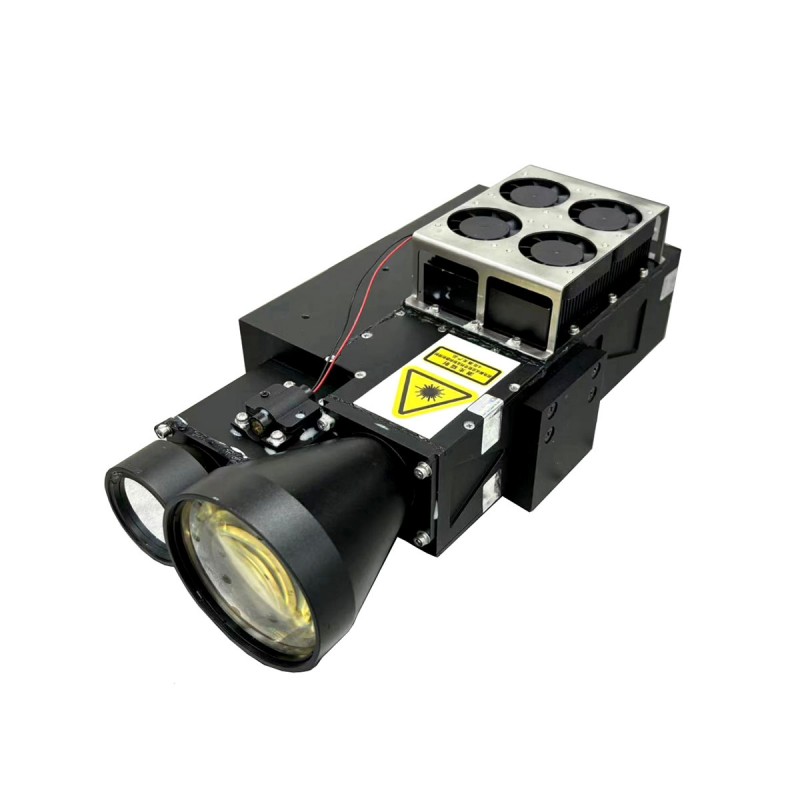

200MJ 레이저 대상 지정자 (LTD) WIHT LRF

STA-Z200M은 정밀 조준 시스템에서 중요한 역할을하는 군사 200MJ 레이저 대상 지정자로서 스마트 탄약에 대한 정확한 지침을 제공 할 수 있습니다. 고급 광학 시스템을 통해 대상을 레이저 빔으로 표시하여 정밀 유도 무기가 매우 높은 정확도와 효율로 대상을 파괴 할 수 있도록합니다.

문의 보내기

제품 설명

이 레이저 대상 지정자 모델은 통합 디자인을 채택합니다. 시스템은 레이저 광원 및 드라이버, 거리 측정 모듈, 관찰 시스템 및 제어 모듈로 구성됩니다.

주요 기능

레이저 범위 기능;
레이저 조사 기능;
광전 분리 신호 트리거;
분해 된 조준 빔;
외부 트리거 기능;

주요 기술 지표

작업 파장	1064nm ± 1nm
레이저 조사 에너지	200mj
빛 지연	304µs ± 1µs
레이저 빔 분산 각도	≤0.2mrad
조사 빈도	8 ~ 21Hz
범위의 주파수	10Hz
레이저 펄스 폭	10ns ~ 15ns
전력 안정성	≤ ± 8%
범위 범위	0.3m ~ 30km (대상 크기 10 m 10 m 8m, 가시성 30km)
범위 오류	5 미터 이하
목표 선택	첫 번째/두 번째/끝
정확한 측정 속도	98%
시작 시간	＜ 1 분 (정상 온도에서)
근무 시간	범위 모드	5 분 동안 지속적으로 작업하고 4 분 동안 휴식을 취하고 연속 5 사이클 (저/정상 온도에서) 5 분 동안 지속적으로 작동하며 4 분, 연속 2 사이클 (고온 및 85mJ 출력)을 위해 휴식을 취하고 2 분 동안 지속적으로 작동하며 4 분 동안 휴식, 연속 2 사이클 (고온 및 160mj 출력).
	조사 모드	방사선 시간 90S, REST 60, 연속 5 사이클 (저/정상 온도 및 85MJ 출력) 60 년대, 60s, 연속 5 사이클 (저/정상 온도 및 160mj 출력 천) 90s, 휴식 60, 고온에서 80mJ 출력 (60 년대 60s)에서 연속 1 사이클 (60 년대 및 정지 1 사이클 및 휴식 시간). 160mj 출력 찾고
전체 세트 중량	≤ 3.3kg

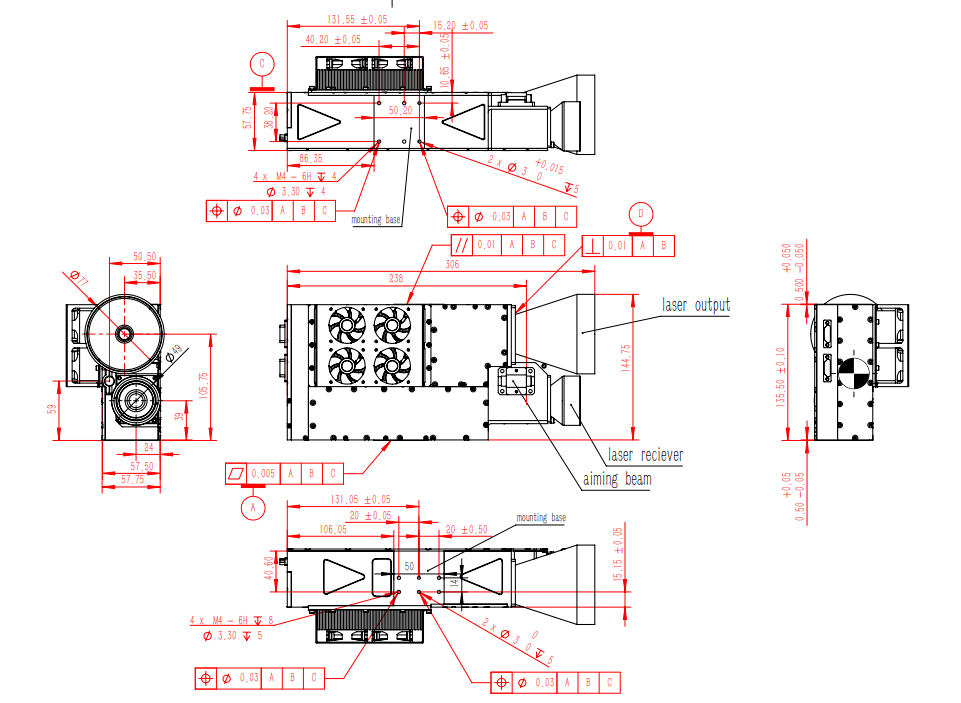

전체 세트의 볼륨

전기 인터페이스

통신 커넥터 (소켓 모델 J30J-15ZKP, 엉덩이 플러그 모델 J30J-15TJ) 핀 정의

핀	정의	콘텐츠	신호 유형	발언
1	TX+	RS422 긍정적 (로컬) 보내기	산출	객체 호스트 컴퓨터
2	TX-	RS422 보내기 음수 (로컬)	산출	객체 호스트 컴퓨터
3	rx+	RS422는 양성 (로컬)을받습니다.	입력	객체 상단 컴퓨터
4	rx-	RS422는 음성 (로컬)을받습니다.	입력	객체 상단 컴퓨터
5	Gnd	근거 RS422	신호 접지	객체 상단 컴퓨터
6				제조업체의 디버그 스페셜
7				제조업체의 디버그 스페셜
8				제조업체의 디버그 스페셜
9				제조업체의 디버그 스페셜
10				제조업체의 디버그 스페셜
11				제조업체의 디버그 스페셜
12				제조업체의 디버그 스페셜
13				제조업체의 디버그 스페셜
14		외부 시간 시스템 +	입력	RS422 차동
15		외부 시간 시스템 -	입력	RS422 차동

전원 커넥터 (플러그 유형 J30J02P020P000S0P120, 플러그 유형 J30J02P020S0L000) 핀 정의

핀 번호	정의	발언
a, b	24V	와이어 색상은 빨간색입니다
CD	Gnd	와이어 색상은 검은 색입니다

핵심 성과 지표

전원 공급 및 전력 소비	전원 공급 장치 범위	20V ~ 33V, DC
	전력 소비	피크 전력은 260W를 넘지 않으며 대기 전력은 60W (정상 온도)입니다.
신뢰할 수 있음	MTBF는 4000H 이상입니다 (총 발사 시간은 3 백만보다 큽니다)
보안	레이저가 작동 할 경고 장치 설정
	레이저 송신기의 종료에는 명백한 경고 표시가 제공됩니다.
	장비는 잘 접지되어 있습니다
유지 가능성	모든 주요 기능 구성 요소와 장비에는 정상 작동을위한 결함 표시기와 표시기가 있습니다.
	평균 수리 시간 MTTR은 20 분을 넘지 않습니다.
전자기 호환성 요구 사항	시스템 부팅 프로세스에서 장비는 시스템의 다른 장비와 호환 될 수 있으며 정상적으로 작동 할 수 있습니다.

환경 적응성 요구 사항

온도	작동 온도		-40 ~ ~ +60 ℃
	저장 온도		-40 +~ +70 ℃
습한 열	상대 습도		95% ± 3%
	온도		+25 ° C ± 2 ° C
	저장 시간		72h
진동	진동 스펙트럼 모양 (grms = 6.06)		20Hz ~ 80Hz			+3dB/OCT
			80Hz ~ 350Hz			G2/0.04 Hz
			350Hz ~ 2000Hz			-3dB/OCT
	진동 방향과 시간		최소 10 분 동안 2 방향으로 진동하십시오
	제어점		제품의 최대 강성 근처에서 고정물 또는 진탕 테이블 표면에서 선택해야하므로 대형 장비는 멀티 포인트 평균 제어를 사용할 수 있습니다.
	모니터링 지점		루트 평균 제곱 가속 응답이 최대 허용 설계를 초과하지 않도록 테스트중인 제품의 핵심 부분에서 모니터링 지점을 선택해야합니다 (GRMS = 6.06).
	설치 요구 사항		시편은 진탕 테이블에 단단히 부착되며 충격 흡수 장치가 장착 된 제품의 경우 테스트 전에 충격 흡수 장치를 제거해야합니다.
	성능 점검		전원이 켜진 장비를 사용한 진동 테스트 중에 모든 성능 표시기는 설계 문서에 지정된 기술 요구 사항을 충족해야합니다. 실패한 경우 수리가 허용됩니다. 수리 후, 스펙트럼 값은 0.01g²/hz, grms = 3.03으로 감소해야하며, 수용 테스트 동안 10 분 동안 진동에 가장 취약한 방향으로 시편을 진동해야합니다.
온도주기	온도 범위		전원 온 테스트		-35 ± 3 ~ ~ +52 ± 2 ℃
	온도 변화율		온도 상승		10 ℃/분
			냉각		10 ℃/분
	사이클 시간		마지막 2 사이클이 결함이 없는지 확인하기 위해 10 회를 완료해야합니다. 마지막 2주기 동안 결함이 발생하면 수리 후 2 개의 추가 결함이없는 사이클이 필요합니다.
	사이클 시간		한주기 시간은 4H입니다. 한주기에는 온도 상승 → 온도 체류 → 냉각 → 온도 체류 → 온도 상승이 포함됩니다.
	고온 거주 시간 및 저온 거주 시간		체류 시간은 시편의 열 용량에 따라 다릅니다. 제품 열 또는 냉의 투과성의 원리에 따라 시편의 내부 온도는 안정성에 도달 한 후 5 분 동안 유지됩니다.
	테스트중인 제품의 요구 사항		전체 기계를 사용한 일반 온도주기 테스트는 표지를 열려면 가능한 한 멀리 있어야합니다.
	확인 및 수리		전력 테스트 장비에서 각 온도주기 테스트 후에 장비가 다음 온도 사이클로 진행하기 전에 결함이 없음을 확인해야합니다.
흠집 요구 사항	흠집은 전체 장비로 수행됩니다
운송 요구 사항	장비는 차량 전체로 운송해야합니다
	제품이 도로 운송 테스트를 거치지 않은 경우 시뮬레이션 전송 테이블을 사용하여 실내 운송 시뮬레이션 테스트를 수행 할 수 있습니다. 이 테스트는 제품의 성능을 평가하기 위해 정현파 주기적 진동 테스트를 수행하는 것입니다.
	시뮬레이션 된 전송 테이블 테스트의 요구 사항은 다음과 같습니다.
	테스트 조건	빈도		5Hz ~ 200Hz
		진폭		5Hz ~ 7Hz
		진폭 12mm ~ 8mm
		7Hz ~ 200Hz 동일한 가속도 1.5g
		진동 테스트 조건 허용 편차는 광대역 무작위 진동 테스트와 동일합니다.
	방향	수직 액슬 방향 및 측면; 방향 : 차축의 수직 및 측면
	사이클 시간	로그 스캔 5Hz ~ 200Hz ~ 5Hz, 사이클당 12 분; 시편의 공진 주파수가 5Hz 미만으로 측정되면 시험 주파수는 2Hz, 2Hz ~ 200Hz ~ 2Hz로 확장 될 수 있습니다. 스캔 시간은 15 분이어야합니다. 각 방향의 진동 시간은 90min입니다.
	운송 시험 후에는 손상 또는 구조 풀기 징후를 확인하고 설계 요구 사항을 충족시키기 위해 기술 지수를 검사합니다.
