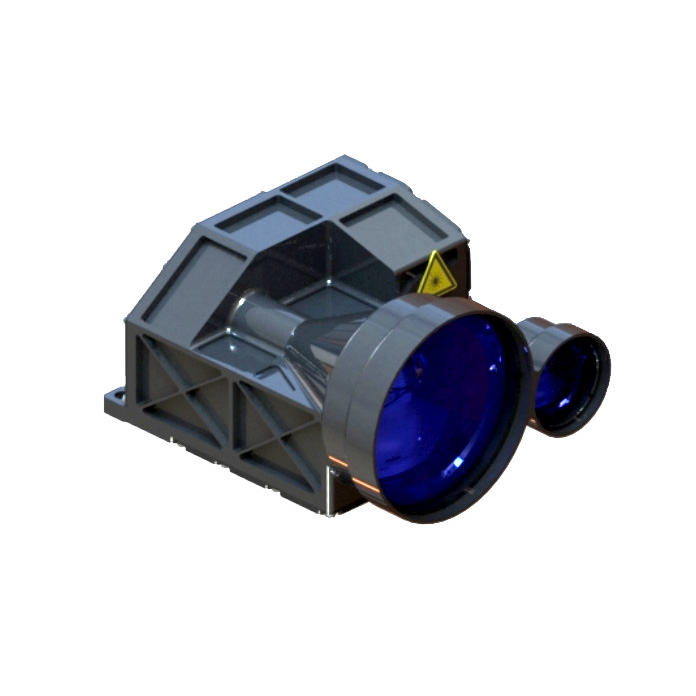

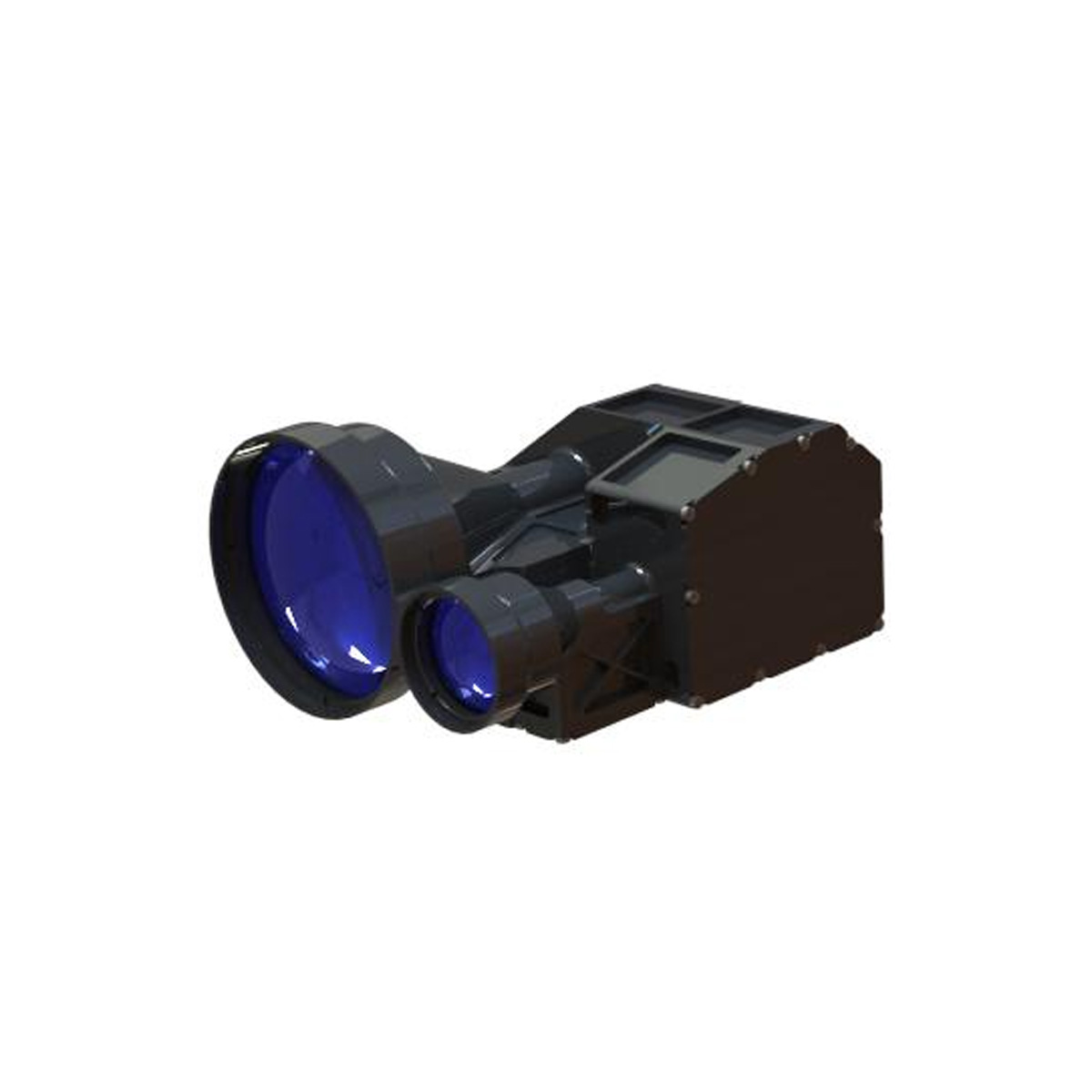

17km 범위 파인더 모듈

STA-D1721Y 17km RangeFinder 모듈은 저전력 소비, 소형 구조, 높은 정밀도, 긴 측정 거리 및 인간 눈 안전의 특성을 갖는 Jioptics에 의해 독립적으로 개발 된 1535nm Erbium Glass 레이저 모듈을 채택합니다.

문의 보내기

제품 설명

최대 측정 범위 : 17000m (자동차) ； 21000m (벽) ； 25000m − (일반적인 대상)
범위 정확도 ± 1m
측정 정확도 ≥ 98%
무게 ≤600g

17km Rangefinder 모듈 기능

1. 전체 구조, 충격 및 진동 저항의 통합 설계, 회로는 하위웨어 하우스 밀봉 설계, 전력 분리 설계, 강력한 전자기 호환성, 높은 신뢰성 및 강한 환경 적응성을 채택합니다.
2. 가벼운 경로는 완전히 밀봉되어 있고 방진 방지 및 방수 증기 설계이며, 매우 청소 된 환경 생산의 전체 프로세스는 복잡한 환경, 설치 환경에 대한 낮은 요구 사항, 강한 적응성에 적용될 수 있습니다.
3. 회로의 내부 인터페이스는 용접 와이어 직접 연결 프로세스를 채택합니다. 용접 와이어 직접 연결 프로세스는 단단하고 신뢰할 수 있으며 커넥터의 풀기, 산화 및 수증기로 인한 단락 또는 불량한 접촉을 피하고 제품의 신뢰성과 수명을 향상시킬 수 있습니다.

STA-D1721Y LASER RANGEFIRND MODULE의 제품 성능 지수

목	색인
모델	STA-D1721Y
작동 파장	1535nm ± 10nm
범위 범위	120m-21000m
범위의 기능	25000m	전형적인 목표
	21000m	큰 대상, 가시성 ≥ 25km
	17000m	가시성 ≥ 25km, 2.3m x 4.6m의 반사율을 가진 목표
통신 인터페이스	RS422
습기	≤ 80%
범위 정확도	± 1m
정확도	≥98%
범위 해상도	≤50m
분기 각도	≤0.5mrad
범위의 주파수	1 시간, 1Hz
크기	≤144mm × 108mm × 75mm
전압	18V ～ 36V
작동 전력 소비	평균 전력 소비 : ≤ 6W
대기 전력 소비	2.5W
작업 온도	-40 60+60 ℃
저장 온도	-55 7+70 ℃
무게	≤600g
