15km 1570nm OPO 레이저 거리 측정기 모듈

Jioptics 팀이 개발한 STA-Z1520X 장거리 레이저 거리 측정기 모듈은 눈에 안전한 1570nm OPO 레이저 어셈블리를 사용합니다. 대기 투과성이 뛰어나고 햇빛, 먼지, 기타 주변 광원의 간섭에 대한 민감도가 낮은 것이 특징이며 감지하기 어려운 높은 은밀성으로 복잡한 기후 조건에서 초장거리 측정이 가능합니다. 범위 성능:15000m(2.3x2.3m NATO 대상),20000m(최대 범위) 범위 정확도 ± 2m 측정 정확도 ≥ 98% 무게 1.2kg 이하

문의 보내기

제품 설명

응용 분야

에어본/드론 포드

차량용 짐벌

해안 보호

안티 드론 거리 측정

보안 팬 틸트 및 기타 시스템 통합

Z1520X Eye-safe LRF 모듈의 제품 성능 지수

목	기술적인 매개변수	지침
모델	STA-Z1520X
작동 파장	1570nm
펄스 폭	15ns ± 5ns
눈의 안전	클래스 1(IEC 60825-1)
조리개 수신	Φ60mm
방출 조리개	Φ30mm
범위 기능	200m-15km
측정 범위	≥25000m	최대 범위
	≥20000m	큰 표적, 반사율: 0.6, 관찰자 가시성 25km
	≥15000m	나토 표적
	≥9000m	인간 표적
	≥5000m	DJI 팬텀 4 UAV 타겟
미니 범위	200m
다중 표적 탐지	최대 3개 대상
범위 정확도	±2m	RMS
주파수 범위	1~10Hz 조정 가능
정확도	≥98%
허위 경보율	1%
발산 각도	≤0.7mrad
통신 인터페이스	RS422	전송 속도 115200bps
전압	DC 18-30V
전력 소비	대기 ≤20W	전력 소비
	피크 ≤150W
	평균 70W 이하
예열시간	-40℃~+65℃	실온에서
작동 온도	-40℃~+65℃
보관온도	-55℃~+70℃
냉각방식	공기 냉각
크기	181mm×67mm×115mm 이하
무게	1.2Kg 이하
주요 기능	첫 번째 및 마지막 목표 범위 지정; 다중 대상 범위 지정; 거리 선택성;
더 많은 기능	a) 자체 점검 기능 장착;b) 목표 거리 측정;c) 통신 인터페이스를 통한 소프트웨어 업그레이드 및 매개변수 업데이트 지원.

참고:

1) NATO 표적 크기 2.3m × 2.3m, 인간형 표적 크기 0.5m × 1.7m, 무인 항공기 표적 크기 0.3m × 0.3m, 반사율 30%; 가시성 ≥ 25km, 일반적인 표적 반사율 80%.

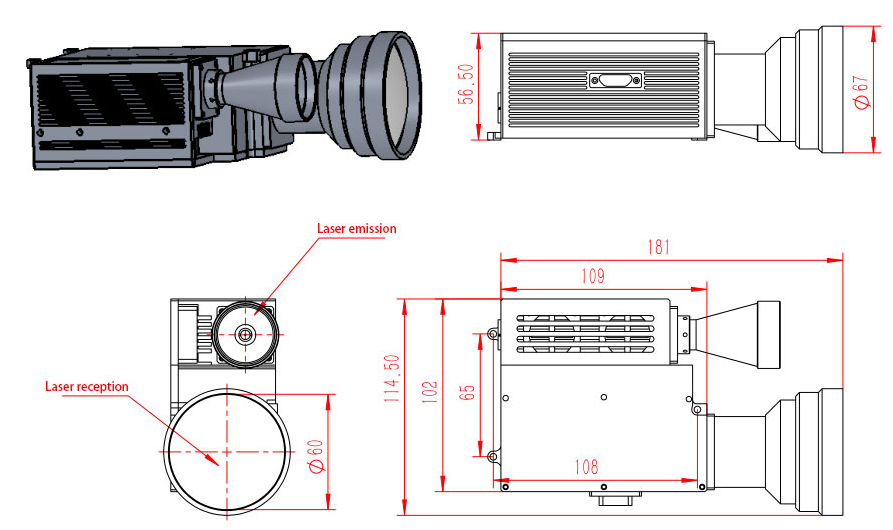

기계구조

참고:제품 크기는 요구 사항에 따라 맞춤 설정할 수 있습니다.

인터페이스 정의

Y50X-12119TKZ 커넥터 인터페이스 정의:

핀	정의
1、2	24V+
9、10	접지
4	RS422_RX+
5	RS422_RX-
12	-55℃~+70℃
13	RS422_TX-
6	RS422_GND
7	외부 동기 입력+
15	외부 동기 입력-
8	케이스 그라운드
3、11	전원 스위치 단자
14, 16, 17, 18, 19	/
