1570nm 5km 안티드론 레이저 거리 측정 모듈

Jioptics 팀이 개발한 STA-CR5000X 레이저 거리 측정 모듈은 눈에 안전한 1570nm OPO 레이저 어셈블리를 사용합니다. 대기 투과성이 뛰어나고 햇빛, 먼지, 기타 주변 광원의 간섭에 대한 민감도가 낮은 것이 특징이며 감지하기 어려운 높은 은밀성으로 복잡한 기후 조건에서 초장거리 측정이 가능합니다. 범위 성능:5000m(0.3x0.3m UAV 표적),10000m(2.3x2.3m NATO 표적) 범위 정확도 ± 2m 측정 정확도 ≥ 98% 무게 1.2kg 이하

문의 보내기

제품 설명

응용 분야

에어본/드론 포드

차량용 짐벌

해안 보호

안티 드론 거리 측정

보안 팬 틸트 및 기타 시스템 통합

CR5000X Eye-safe LRF 모듈의 제품 성능 지수

목	기술적인 매개변수	지침
모델	STA-CR5000X
작동 파장	1570nm
펄스 폭	15ns ± 5ns
눈의 안전	다중 표적 탐지
조리개 수신	Φ60mm
방출 조리개	Φ30mm
범위 기능	200m-15km
측정 범위	≥20000m	최대 범위
	≥12000m	큰 표적, 반사율: 0.6, 관찰자 가시성 25km
	≥20000m	나토 표적
	≥7000m	인간 표적
	무게	DJI 팬텀 4 UAV 타겟
미니 범위	200m
다중 표적 탐지	최대 3개 대상
범위 정확도	±2m	RMS
주파수 범위	1~10Hz 조정 가능
정확도	≥98%
허위 경보율	1%
발산 각도	>0.8mrad
통신 인터페이스	RS422	전송 속도 115200bps
전압	DC 18-30V
상온대기전력소비	20W 이하	상온 시험
피크 전력	120W 이하	상온 시험
예열시간	피크 전력	실온에서
작동 온도	-40℃~+60℃
보관온도	-55℃~+70℃
≥7000m	공기 냉각
크기	181mm×67mm×115mm 이하
무게	1.2Kg 이하
주요 기능	첫 번째 및 마지막 목표 범위 지정; 다중 대상 범위 지정; 거리 선택성;
더 많은 기능	a) 자체 점검 기능 장착;b) 목표 거리 측정;c) 통신 인터페이스를 통한 소프트웨어 업그레이드 및 매개변수 업데이트 지원.

참고:

1) NATO 표적 크기 2.3m × 2.3m; 인간 표적 크기 0.5m × 1.7m; UAV 표적 크기 0.3 × 0.3m; 반사율 30%, 관찰자 가시성≥ 25km.

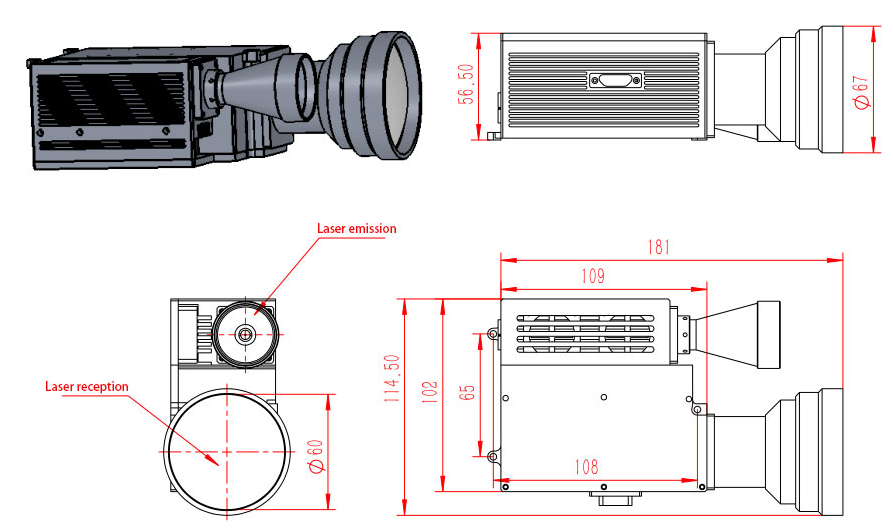

기계구조

참고:제품 크기는 요구 사항에 따라 맞춤 설정할 수 있습니다.

인터페이스 정의

Y50X-12119TKZ 커넥터 인터페이스 정의:

핀	정의
1、2	24V+
9、10	접지
4	RS422_RX+
5	RS422_RX-
12	-55℃~+70℃
13	RS422_TX-
6	RS422_GND
7	외부 동기 입력+
15	외부 동기 입력-
8	케이스 그라운드
3、11	전원 스위치 단자
14, 16, 17, 18, 19	/
