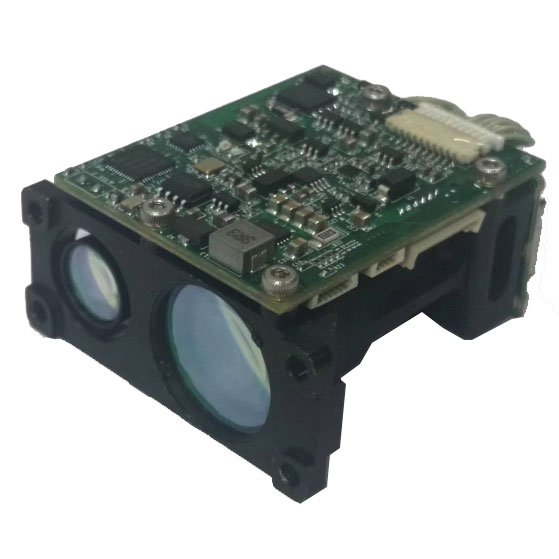

1535nm 10km 레이저 범위 파인더 모듈

Jioptics 1535NM STA0410 1535NM 10km 레이저 범위 계정 모듈은 OEM 통합을 위해 특별히 설계되었으며 화재 제어 시스템, 항공기/UAV, 탱크/UGA, 선박, 국경 감시 시스템 및 기타 응용 프로그램에 대한 정확한 측정을 제공 할 수 있습니다.
최대 범위 ≥ 10000m
범위 2.3 × 2.3m 목표 크기 ≥4000m
거리 측정 정확도 ± 1m
정확도 측정 ≥ 98%
무게 ≤ 69.5g

모델:STA0410

문의 보내기

제품 설명

1535nm 10km 레이저 범위 파인더 모듈은 광학 시스템 레이저 방출 광학 시스템 레이저 광학 시스템 레이저 수신기 수신기 전원 및 컨트롤러 및 쉘 (그림 1에 표시된 바와 같이), 차량 플랫폼에 설치된 차량 뷰 시스템을 사용하여 타겟 시스템을 추적하고 타겟을 추적하고 타겟을 추적하고 타겟을 추적하고 타겟을 추적하고 타겟팅하는 차량 뷰 시스템을 통해 일종의 정밀 거리 감지 기기입니다. 대상을 검색 한 플래그 신호를 잠그고 출력 한 다음 출력 인터페이스를 통해 거리 데이터를 상단 컴퓨터로 시작합니다.

레이저 레인지 파인더의 주요 특징은 탐지 거리, 긴 볼륨, 작은 무게 및 가벼운 응답 시간 빠른 감지 및 높은 정확도가 여러 대상을 감지 할 수 있으며 출력 대상 거리 데이터는 전장 통신 네트워크에 융합 될 수 있습니다.

주요 성능 및 기술 매개 변수

레이저 웨이브 길이	1.535μm
대기 전류	0.11a, 평균 전류 0.25A @5V 전원 공급 장치;
작동 전압	3.3V ~ 5.4V
잘못된 경보 속도	≤1%
거의 테스트 속도	98%
최소 테스트 범위	20m
범위	4km (2.3x2.3m), 10km의 큰 대상;
정확성	± 1m
작업 빈도	1Hz, 5Hz, 비상 10Hz;
분기 각도	≤0.5mrad
첫 번째 및 마지막 대상 선택
출력 인터페이스	RS422
저장	12 년의 저장 수명
환경 적합성
2 도크 온도	-40 ° C ~+ 55 ° C
저장 온도	-50 ° C ~ + 70 ° C

인터페이스 모드

핀	상징	기능	그림 물감	설명하다
1	T+	통신 신호	빨간색	PC rx +에 연결하십시오
2	티-	통신 신호	검은색	PC RX-
3	아르 자형-	통신 신호	노란색	PC 기계 TX에 연결
4	R+	통신 신호	녹색	PC TX +에 연결하십시오
5	Gnd	의사 소통	파란색
6	Gnd	힘	하얀색
7	+5V/3A	일반적인 공급	주황색
8	Gnd	힘	갈색
