15000m Rangefinder 모듈

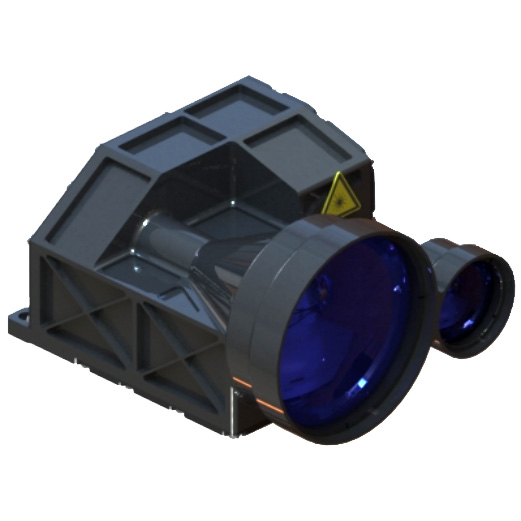

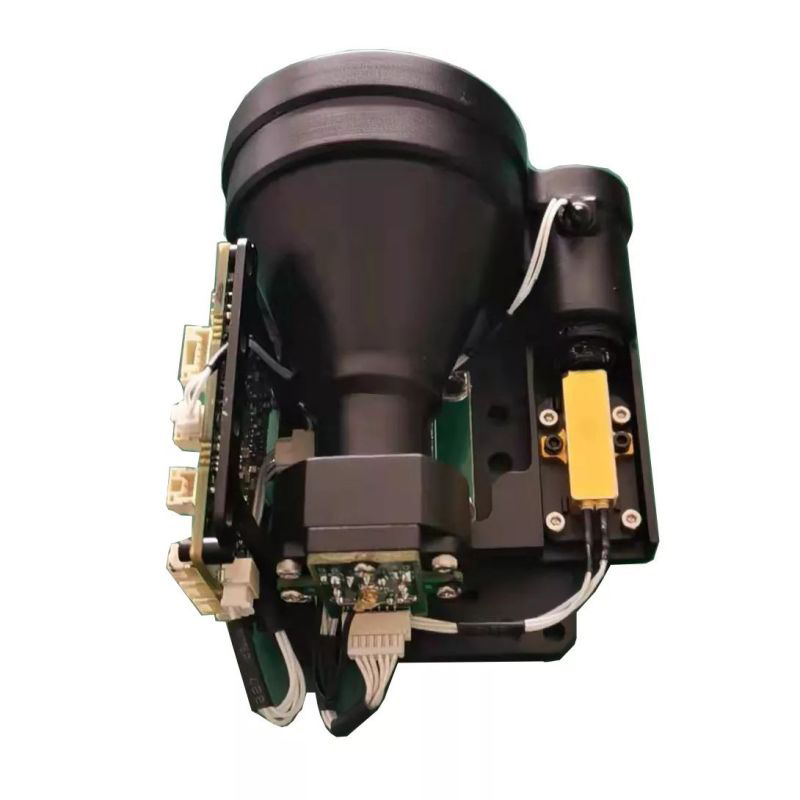

STA-D1520Y 15000M Rangefinder 모듈은 저전력 소비, 소형 구조, 높은 정밀도, 긴 측정 거리 및 인간 눈 안전의 특성을 갖는 Jioptics에 의해 독립적으로 개발 된 1535nm Erbium Glass 레이저 모듈을 채택합니다.

모델:STA-D1520Y STA-M1215X

문의 보내기

제품 설명

STA-D1520Y는 저전력 소비, 소형 구조, 높은 정밀, 긴 측정 거리 및 인간 눈 안전의 특성을 갖는 Jioptics에 의해 독립적으로 개발 된 1535nm Erbium Glass 레이저 모듈을 채택합니다.

최대 측정 범위 : 15000m (차량) 20000m (벽)
범위 정확도 ± 1.5m
측정 정확도 ≥ 98%
무게 ≤600g

15000m Rangefinder 모듈 기능

1. 전체 기계 구조, 방지 방지 및 진동의 통합 설계 인 회로는 하위웨어 하우스 밀봉 설계, 전력 분리 설계, 강력한 전자기 호환성, 높은 신뢰성 및 강력한 환경 적응성을 채택합니다.
2. 가벼운 경로는 완전히 밀봉되고 먼지 방지, 방수 증기 설계, 초 고정 환경 생산의 전체 프로세스는 복잡한 환경, 설치 환경에 대한 낮은 요구 사항, 강한 적응성에 적용될 수 있습니다.
3. 회로의 내부 인터페이스는 모두 용접 와이어 직접 연결 프로세스를 채택합니다. 용접 와이어 직접 연결 프로세스는 단단하고 신뢰할 수 있으며 커넥터의 풀기, 산화 및 수증기로 인한 단락이나 접촉이 불량하고 제품의 신뢰성과 수명을 향상시킬 수 있습니다.

제품 성능 지수

목	색인
모델	STA-D1520Y
작동 파장	1535nm ± 10nm
범위 범위	120m-20000m
범위의 기능	200000m	큰 대상, 가시성 ≥ 25km
	15000m	가시성 ≥ 25km, 2.3m × 4.6m 차량의 0.3 반사율을 가진 목표
습기	≤ 80%
범위 정확도	± 3m
정확도	≥98%
범위 해상도	≤50m
분기 각도	≤0.5mrad
범위의 주파수	한 번, 1Hz
크기	≤144mm × 108mm × 75mm
전압	18V ～ 36V
작동 전력 소비	평균 전력 소비 : ≤ 6W
대기 전력 소비	2.5W
작업 온도	-40 60+60 ℃
저장 온도	-55 7+70 ℃
무게	≤600g

구조 설치 인터페이스

제품 하이라이트

● 160g만으로 경량
● 최대 14km의 강력한 측정
● 최대 1600g까지 가장 가혹한 무기 충격을 견딜 수 있습니다
● 매우 낮은 전력 소비
● 높은 측정 정확도 1m
● 넓은 작동 온도 범위 –40 ° C ~ +65 ° C

응용 프로그램

● 무기 장착 장치
● 핸드 헬드 장치
● 관찰 및 감시 시스템
● UAV 및 UGV 용 센서 스위트

제품 성능 지수

성능
최대 범위	15000m
Beamfilling 대상의 범위 성능 반사율 : 60%, 관찰자 가시성 25km	14000m
2.3 × 2.3m 목표 크기의 범위 성능 반사율 : 30%, 관찰자 가시성 25km	12000m
1 × 1m 목표 크기의 범위 성능 반사율 : 10%, 관찰자 가시성 25km	10000m
최소 범위	20m
범위 정확도	± 1m
반복 비율	1-10Hz
다중 목표 탐지	3 개의 목표
파장	1535nm
분기	0.3mrad
IEC 60825-1 당 안구 안전	레이저 클래스 1
환경 특성
작동 온도 범위	-40+~+65 ℃
저장 온도 범위	-50 ℃ ~+75 ℃
X-, y- 및 Z 방향에서 0.6ms에서 충격 (반 사인)	1000g
물리적 특성
무게	≤160g
치수 (길이/너비/높이)	≤87.3mm76mm58.8mm
인터페이스
통신 인터페이스	UART (3.3 V LVCMOS 레벨) RS422
전원 공급 장치	4.5V ~ 12V
