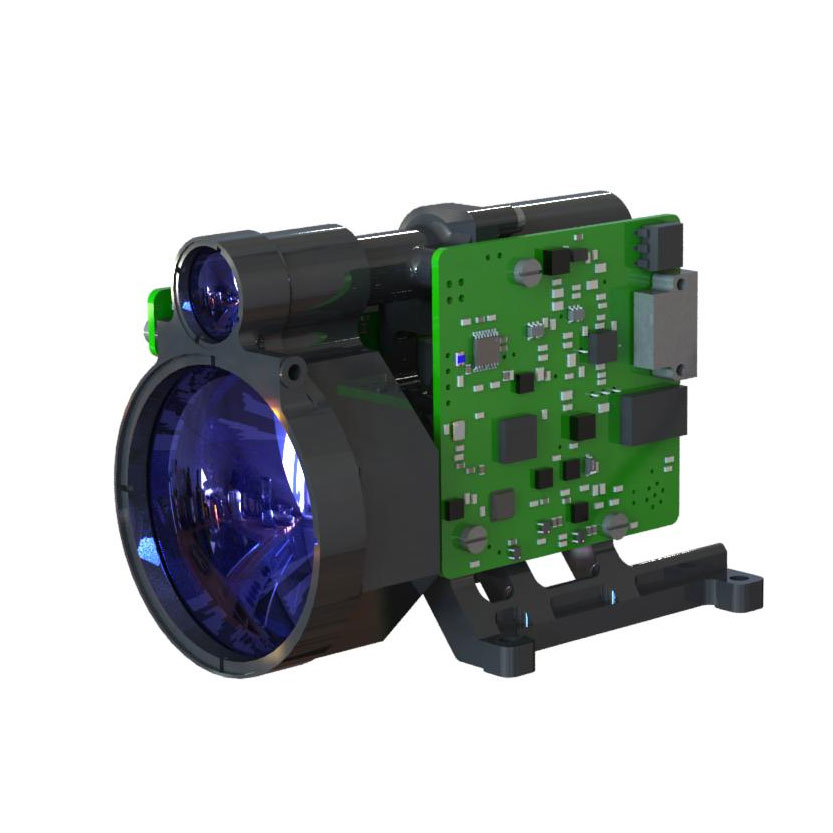

13km Rangefinder 모듈

STA-D1013B 13km Rangefinder 모듈은 저전력 소비, 소형 구조, 높은 정밀도, 긴 측정 거리 및 인간 눈 안전의 특성을 갖는 Jioptics에 의해 독립적으로 개발 된 1535nm Erbium Glass 레이저 모듈을 채택합니다.

문의 보내기

제품 설명

최대 측정 범위 : NATO Target ≥10000m; 일반적인 대상 ≥15000m
범위 정확도 ± 1m
측정 정확도 ≥ 98%
무게 ≤230g

13km Rangefinder 모듈 기능

1. 통합 구조 설계, 충격 및 진동 저항, 높은 신뢰성, 강한 환경 적응성;
2. 1535NM 펌핑 Q 스위치 Erbium Glass Laser 통합 구조 설계 및 엔드 페이스 멀티 포인트 밀봉 설치 모드, 강력한 방지 기능, 내구성, 오랜 작업 수명 및 인간 눈 안전;
3. 회로의 내부 인터페이스는 모두 용접 된 와이어 직접 연결 프로세스, 견고하고 신뢰할 수 있는데, 이는 느슨한 커넥터, 산화 및 수증기로 인한 단락 또는 접촉이 불량하고 제품 신뢰성 및 수명을 향상시킬 수 있습니다.

STA-D1013B 레이저 레인지 파인더 모듈의 제품 성능 지수

목	색인
모델	STA-D1013B
작동 파장	1535nm ± 10nm
범위 범위	50m-15000m
범위의 성능	15000m	일반적인 목표, 가시성 ≥ 25km
	13000m	큰 대상, 가시성 ≥ 25km
	10000m	가시성 ≥ 25km, 2.3m × 2.3m 차량의 0.3 반사율을 가진 목표
습기	≤ 60%
범위 정확도	± 1m
정확도	≥98%
범위 해상도	≤50m
분기 각도	≤0.3mrad
범위의 주파수	한 번, 1Hz, 5Hz, 10Hz
크기	≤95mm × 60.5mm × 71.5mm
전압	18V ～ 36V
작동 전력 소비	평균 전력 소비 : ≤ 4W
대기 전력 소비	≤1.8W
작업 온도	-40 60+60 ℃
저장 온도	-55 7+70 ℃
무게	≤230g

STA-D1013B LRF 모듈의 구조 설치 인터페이스

STA-D1013B 레이저 레인지 파인더 모듈에 대한 제품 기능

● 레이저 범위 기능;
● 전원 온도 및 온도 수집 기능;
● 범위 게이팅 기능;
● 헤드 및 엔드 대상 범위 기능;
● 전력 리버스 보호 기능;
● 자체 점검 기능;
● 레이저 방출 시간 기능을 축적합니다.
● 직렬 포트 업데이트 프로그램 기능을 사용합니다.
● 별도의 전원 온 제어 신호 기능을 제공합니다.

전기 인터페이스

상단 컴퓨터 끝은 J30JZ/XN15TJCAL01 직사각형 커넥터를 통해 범위 파인더의 J30JZLN15ZKWA000 소켓을 사용한 가교 테스트를 실현합니다. Rangefinder의 전원 공급 장치 및 통신 포트의 핀 정의는 다음 표에 나와 있습니다.

Rangefinder End에서 전원 공급 장치 및 통신 포트의 핀 정의

핀 번호	숫자	전송 방향	메모
P-1	Vin+	입력 전력 양극	상부 컴퓨터 전원 공급 장치
P-2	Vin+
P-3	Vin+
P-4	전원 온 제어+	전원 온 제어+	단락 P-12 전원 켜기
P-5	RS422_TXD+	신호 출력 포트	호스트 컴퓨터의 범위 inder
P-6	RS422_RXD+	신호 입력 포트	상단 컴퓨터 대 레인지 파인더
P-7	RS422_GND	통신 접지선
P-8	NC	정지된
P-9	빈-의 뜻	입력 전원 음수 극	상부 컴퓨터 전원 공급 장치
P-10	빈-의 뜻
P-11	빈-의 뜻
P-12	파워 온 제어	파워 온 제어	단락 P-4 전원 켜기
P-13	RS422_TXD-	신호 출력 포트	호스트 컴퓨터의 범위 inder
P-14	RS422_RXD-	신호 입력 포트	상단 컴퓨터 대 레인지 파인더
P-15	NC	정지된
