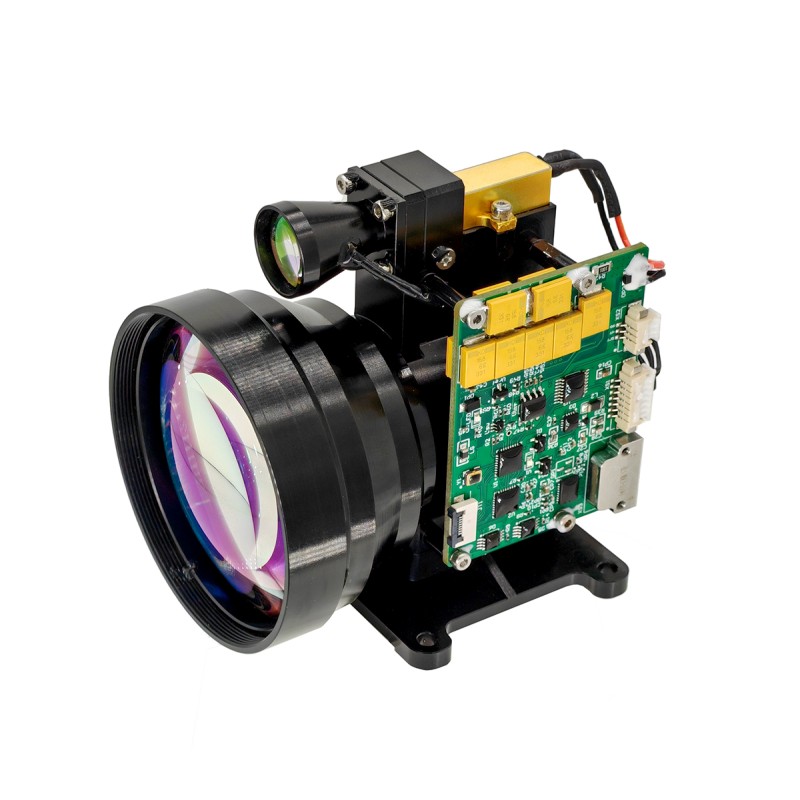

12km 눈 안전한 레이저 범위 파인더 모듈

STA-B1220X는 인간의 눈 안전한 레이저 거리 측정 모듈로, 대상 거리를 감지하고 일련의 통신을 통해 측정 된 거리를 상부 컴퓨터로 전송할 수 있습니다. 가시성 ≥ 25km, 대상 반사율 ≥ 0.3, 습도 ≤ 80%, 차량 (2.3m x 2.3m NATO 대상) 범위의 거리 ≥ 12km; 최대 20km 이상.

문의 보내기

제품 설명

주요 기능

(1) 단일 범위 및 연속 범위;
(2) 레이저 범위의 명령에 응답하고 정지 명령에 따라 언제든지 범위를 중지 할 수 있습니다.
(3) 거리 측정 중 펄스 당 한 번 출력 거리 데이터 및 상태 정보;
(4) 전송 된 레이저 펄스의 누적 수를보고 할 수있다 (전력 손실 없음).
(5) 거리 선택, 전면 및 후면 대상 표시;
(6) 자기 테스트 기능.

제품 소개

B1220X 레이저 레인지 파인더 모듈은 항공기, 무인 항공 차량, 탱크 및 범위와 같은 응용 시나리오를 위해 설계된 군용 펄스 레이저 범위입니다. 크기가 적고, 가벼운 중량, 저전력 소비, 안정적인 성능, 긴 측정 거리 및 긴 서비스 수명, 인간의 눈 안전 및 기타 장점을 가지므로 제품을 목표로하는 제품을 개선하는 데 중요한 기술 장비입니다.

제품 성능 지수

목	기술 매개 변수	지침
모델	STA-B1220X
작업 파장	1535 ± 5nm
눈 안전	클래스 1 (IEC 60825-1)
조리개 받기	φ57mm
방출 조리개	φ19mm
범위의 기능	50m-20km
범위 범위	≥20000m	최대 범위
	≥15000m	큰 목표, 반사율 : 0.6, 관찰자 가시성 25km
	≥12000m	나토 대상
	≥8000m	인간 목표
	≥3200m	UAV 대상
미니 범위	50m
다중 표적 감지	최대 3 개의 목표
범위 정확도	± 3m	3d
범위의 주파수	1 ~ 10Hz 조정 가능
정확도	≥98%
잘못된 경보 속도	1%
분기 각도	≤0.3mrad
통신 인터페이스	RS422 / RS232 / TTL
전압	DC18 ~ 32V
작업력	≤3W	정상 온도 테스트
피크 파워	≤6w	정상 온도 테스트
기계적 충격	75g, 1ms
작업 온도	-40 60+60 ℃
저장 온도	-55 7+70 ℃
신뢰할 수 있음	MTBF ≥ 1500H
크기	≤90mm × 63mm × 82mm
무게	≤350g
주요 기능	첫 번째 및 마지막 대상 범위, 다중 표적 범위, 거리 선택도
더 많은 기능	1. 거리 사각 지점 설정 게이팅 기능; 2. 자체 점검 기능 (고전압, 온도 등); 3. 거리 해상도 : 30m;

참고 :

1) NATO 표적 크기 2.3 m × 2.3 m; 인간 표적 크기 0.5 m × 1.7 m; UAV 표적 크기 0.2 m × 0.3 중; 반사율 30%, 관찰자 가시성 20km

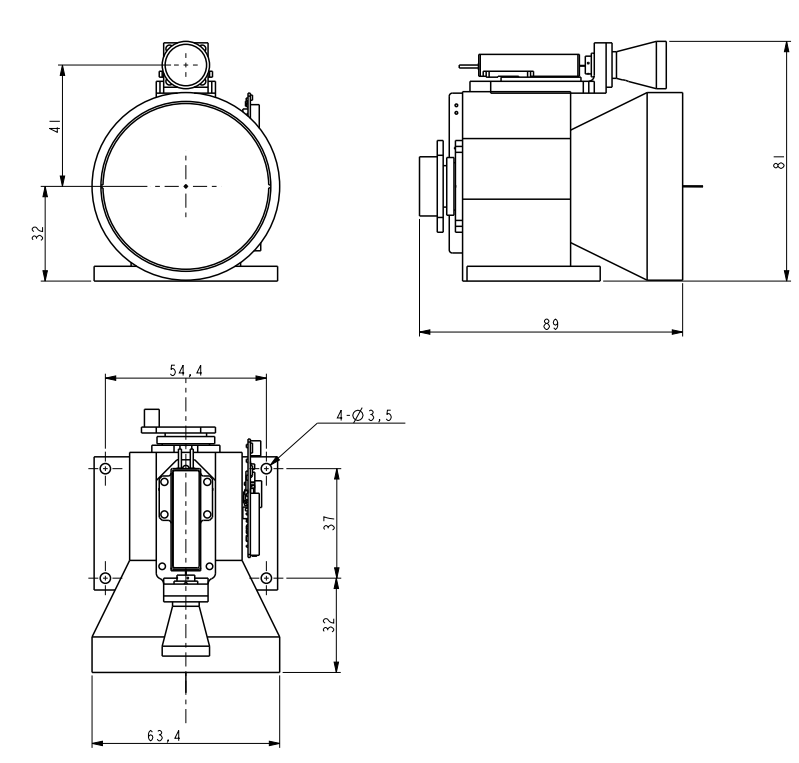

구조 설치 인터페이스

외부 인터페이스

커넥터 모델	MDC1-15SW1
핀	정의하다	기능	발언
1	vee	긍정적 인 전력 입력	9-36V
2	Gnd	전원 입력 접지
3	RS422_T/R+
4	RS422_T/R-
5	RS422_RXD-
6	RS422_RXD+
7	RS232-TX
8	RS232-RX
9	TTL-TX		3.3v
10	TTL-RX		3.3v
11	Gnd	의사 소통 기반
12	NC
13	NC
14	NC
15	NC

OEM/ODM 범위 모듈 및 사용자 정의 솔루션

B1220X는 편리하고 강력하며 컴팩트 한 레이저 범위 솔루션을 찾고있는 시스템 통합자를 위해 설계되었습니다. 광범위한 응용 프로그램에서 안정적인 성능을 제공합니다.

매우 작고 초경량이며 전력 소비가 낮으며 장거리에서 측정 할 수 있습니다. 핸드 헬드 장치 (Thermal Imaging), 무기 장착 응용 프로그램, 휴대용 시스템 및 경량 센서 스위트 및 무인 항공 차량 또는 UGV에 적합합니다.
