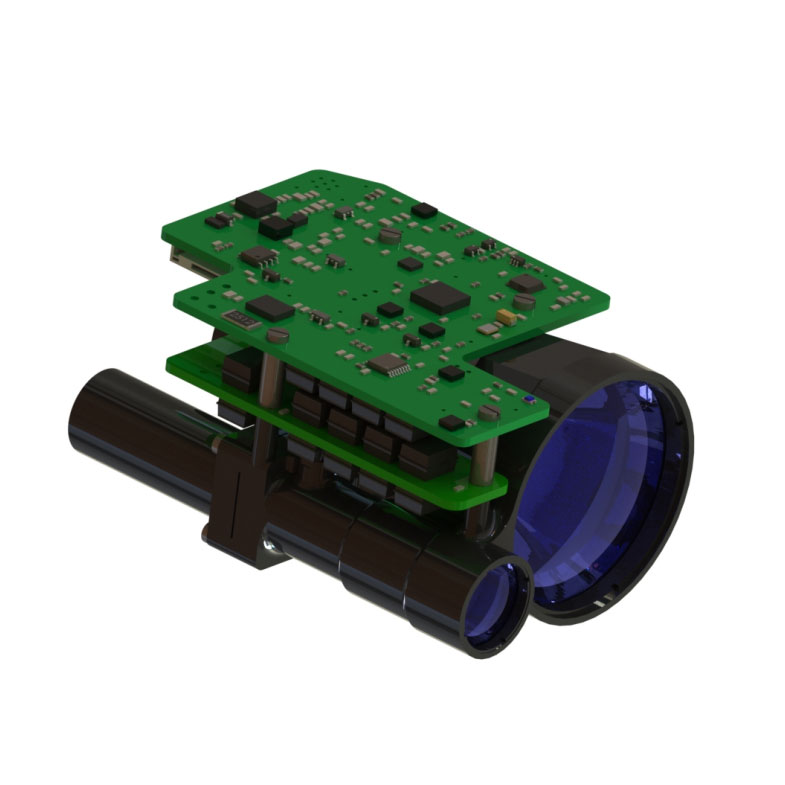

10km 레이저 레인지 파인더 모듈

STA-D1013X 10km LASER RANGEFINDERMODULE는 저전력 소비, 소형 구조, 긴 측정 거리 및 인간 눈 안전의 특성을 갖는 Jioptics에 의해 독립적으로 개발 된 1535nm Erbium Glass Laser 모듈을 채택합니다.

문의 보내기

제품 설명

최대 측정 범위 : NATO Target ≥10000m; 일반적인 대상 13000m
범위 정확도 ± 1m
측정 정확도 ≥ 98%
무게 ≤165g

10km 레이저 레인지 파인더 모듈 기능

1. 통합 구조 설계, 충격 및 진동 저항, 높은 신뢰성, 강한 환경 적응성;
2. 1535NM 펌핑 Q 스위치 Erbium Glass Laser 통합 구조 설계 및 엔드 페이스 멀티 포인트 밀봉 설치 모드, 강력한 방지 기능, 내구성, 오랜 작업 수명 및 인간 눈 안전;
3. 회로의 내부 인터페이스는 모두 용접 된 와이어 직접 연결 프로세스, 견고하고 신뢰할 수 있는데, 이는 느슨한 커넥터, 산화 및 수증기로 인한 단락 또는 접촉이 불량하고 제품 신뢰성 및 수명을 향상시킬 수 있습니다.

STA-D1013X 레이저 레인지 파인더 모듈의 제품 성능 지수

목	색인
모델	STA-D1013X
작동 파장	1535nm ± 10nm
범위 범위	50m-13000m
	13000m	전형적인 대상, 가시성 ≥ 25km
	10000m	가시성 ≥ 25km, 2.3m × 2.3m 차량의 0.3 반사율을 가진 목표
습기	≤ 60%
범위 정확도	± 1m
정확도	≥98%
범위 해상도	≤50m
분기 각도	≤0.3mrad
범위의 주파수	한 번, 1Hz, 5Hz, 10Hz
크기	≤89mm × 62.5mm × 46mm
전압	10V ～ 14V
작동 전력 소비	평균 전력 소비 : ≤ 5W
대기 전력 소비	≤1.5W
작업 온도	-40 60+60 ℃
저장 온도	-55 7+70 ℃
무게	≤165g

STA-D1013X Rangefinder 모듈의 구조 설치 인터페이스

STA-D1013X 측정 센서의 제품 기능

● 레이저 범위 기능;
● 전원 자체 감지 기능;
● 첫 번째 및 마지막 대상 선택 함수;
● 범위 게이팅 기능;
● 자동 거리 간격 기능을 설정합니다.
● 레이저 방출 시간 기능을 축적합니다.
● 전력 극성 역 방지.

전기 인터페이스

전기 인터페이스 요구 사항은 다음과 같습니다.
● 전원 공급 장치 전압 : 10V ~ 14V;
● 평균 전력 소비 : ≤5W;
● 대기 전력 소비 : ≤1.5W;
● 상단 컴퓨터 끝과 A1257H-10P 커넥터 사이의 크로스 연결 테스트는 A1257H-10P 커넥터를 통해 실현됩니다. 거리 파인더 엔드 전원 공급 장치 및 통신 포트 핀 정의는 다음 표에 나와 있습니다.

Rangefinder End에서 전원 공급 장치 및 통신 포트의 핀 정의

핀 번호	숫자	전송 방향	메모
P-1	Gnd	——	통신 접지선
P-2	RS422_RX_N	I	Rangefinder 수신기
P-3	RS422_RX_P	I	Rangefinder 수신기 +
P-4	RS422_TX_N	O	Rank Finder Broadcaster-
P-5	RS422_TX_P	O	레인지 파인더 브로드 캐스터 +
P-6	NC	——	대기
P-7	NC	——	대기
P-8	NC	——	대기
P-9	피-	——	전원 공급 장치, 지상
P-10	P+	——	전원 공급 장치, 10V ~ 14V
