드론 방지 STSTEM을위한 10km 레이저 범위 파인더 모듈

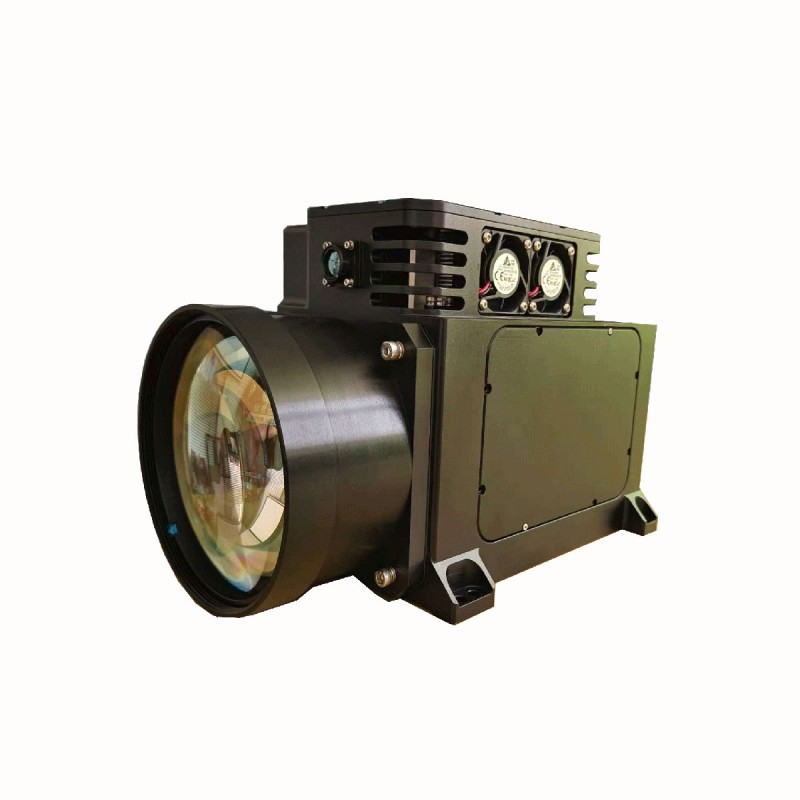

STA-WR10000X는 UAV 대상을 측정하기위한 전용 레이저 범위 모듈입니다. 1064nm YAG 레이저를 기반으로 개발되었으며 최대 0.8 MRAD 및 고품질 레이저 빔의 큰 발산 각도를 특징으로합니다. 10km 거리에서 반사 영역이 0.1m² 인 UAV 대상에 쉽게 잠글 수 있으며 최대 15km 떨어진 2 ° UAV 대상의 반사 영역을 가진 UAV 대상을 측정 할 수 있습니다.

문의 보내기

제품 설명

a) 자체 점검 정보 응답 기능;
b) 결함 위치 및 오류 모드 피드백 가능;
c) 일련의 의사 소통 가능성.

제품 매개 변수

모델	STA-WR10000X	메모
파장	1064nm
분기 각도	0.8 ± 0.1mard
최대 범위	≥10000m	반사 영역 0.1 m² UAV
최대 범위	≥15000m	반사 영역 2 m² UAV
미니 범위	≤150m
정확성	± 2m + (rms)
범위의 주파수	1. 5, 10, 20Hz 조정 가능
인터페이스	RS422	사용자 정의 가능
공급 전압	24V	사용자 정의 가능
광학 축과 장착 기준 평면 사이의 비 평면성	≤2mrad
작동 전력 소비	≤100W (@20Hz)
작동 온도	-40 60+60 ℃
저장 온도	-50 ℃～+70 ℃
크기	≤288 × 165 × 191mm
무게	≤6.5kg

설명 : 가시성 ≥ 20km, 습도 ≤ 80%, UAV 표적 반사율 0.3.

전기 인터페이스

핀	정의하다	메모
1	VCC	+24V 양극
2
3
4
5	Gnd	전원 공급 장치의 음의 극
6
7
8
9	T+	RS422
10	아르 자형-
11	티-
12	R+
13	커뮤니케이션 GND
14	SYN+	RS422 차동 외부 타이밍 시스템, 너비> 10US.
15	동의의 뜻	RS422 차동 외부 타이밍 시스템, 너비> 10US.
